Откатные противопожарные двери

Откатные противопожарные двери
Откатные противопожарные двери
Откатные противопожарные двери

Маркировка откатных дверей:

ОД П - Откатная Дверь Противопожарная

Характеристики:
  • Толщина панелей: 150 мм
  • Наполнитель: полиольная система, произведенная в Европе
  • Высота проема: от 1800 до 2600 мм.
  • Ширина проема: от 800 до 2600 мм.
Описание

Назначение двери

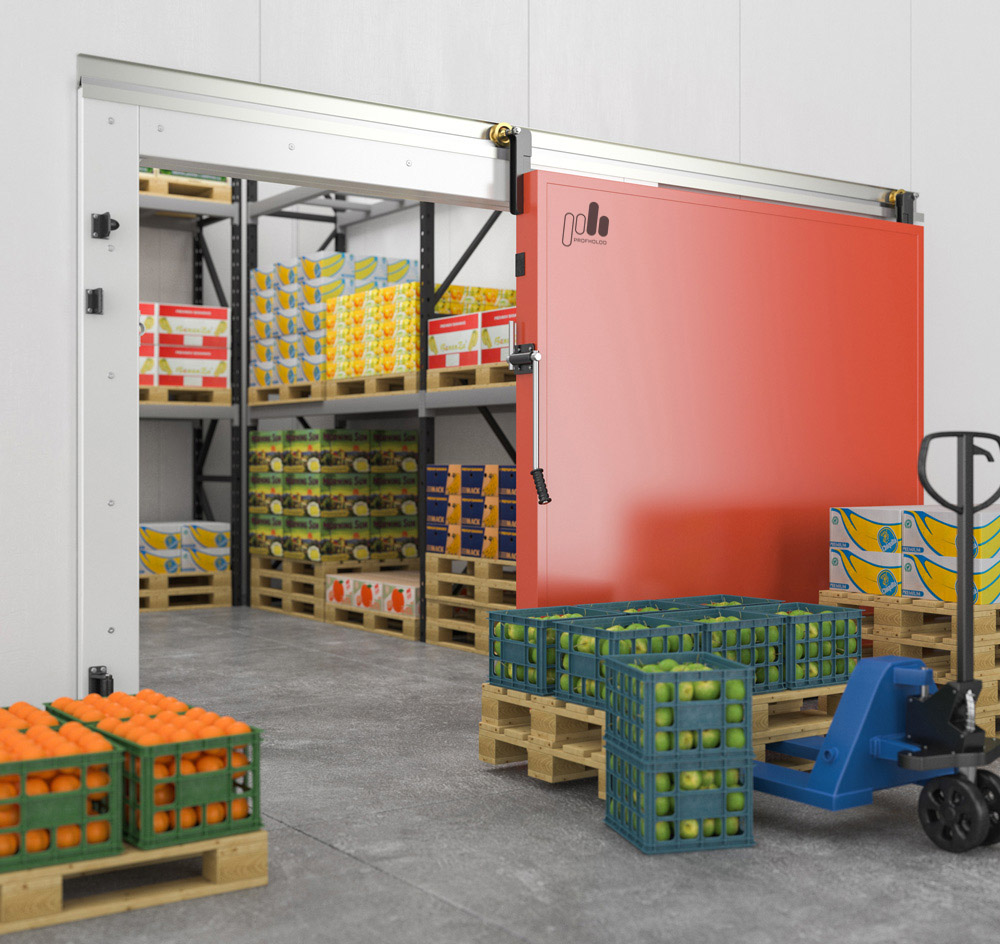

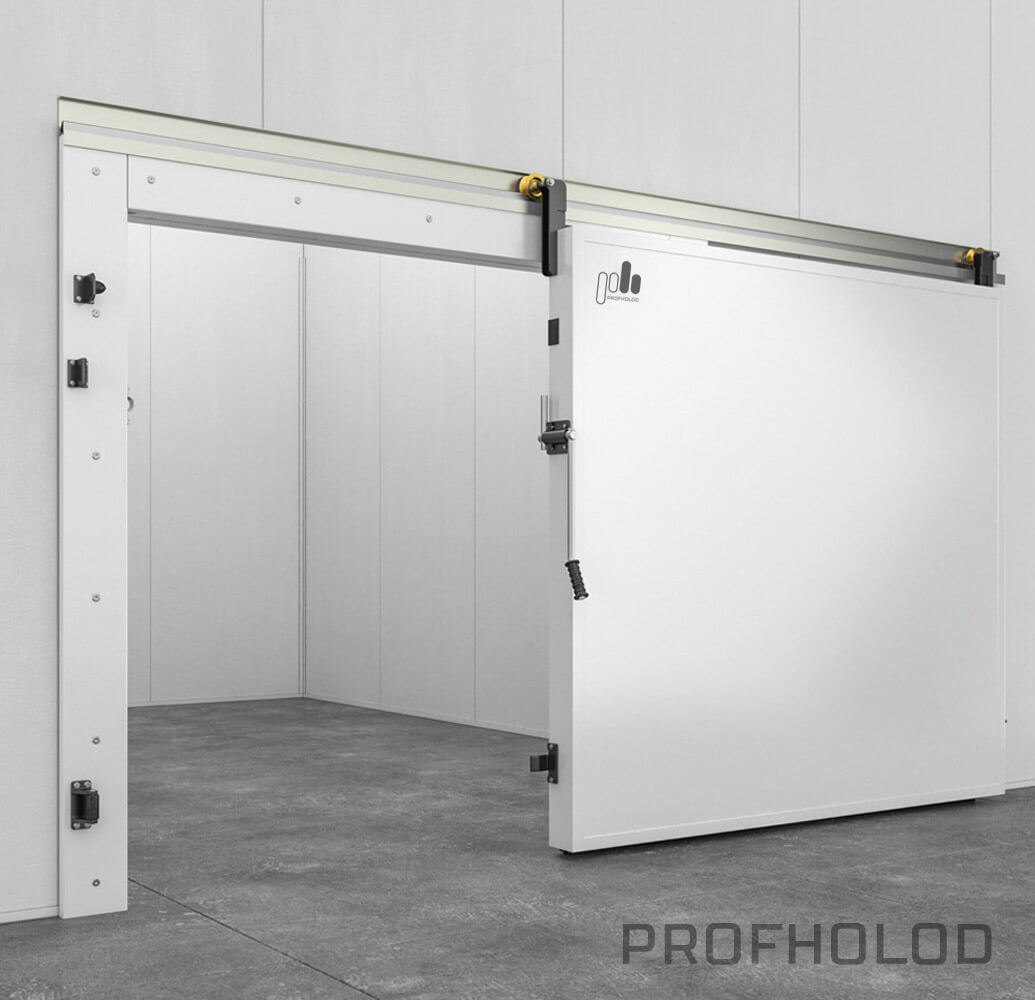

Холодильная откатная противопожарная дверь «ПрофХолод» (ОД П) предназначена для холодильных помещений с повышенными требованиями к пожарной безопасности.
ОД П применяются в средне- и низкотемпературных холодильных камерах, складах, терминалах.
ОД П имеет предел огнестойкости EI30: препятствует распространению огня, дыма и других продуктов горения
из помещения.

  • В помещениях с повышенными требованиями к пожарной безопасности
  • В местах прохода людей, провоза ручных тележек с грузом, механизированных погрузчиков
  • В холодильных камерах любого объема, складах, терминалах
  • Для стабилизации климатического режима в помещениях
  • В помещениях без жестких требований к гигиене

Варианты исполнения откатных противопожарных дверей

Откатная дверь с порогом и без порога

Откатная дверь средне или низкотемпературного исполнения

Дверь правого отката / левого отката

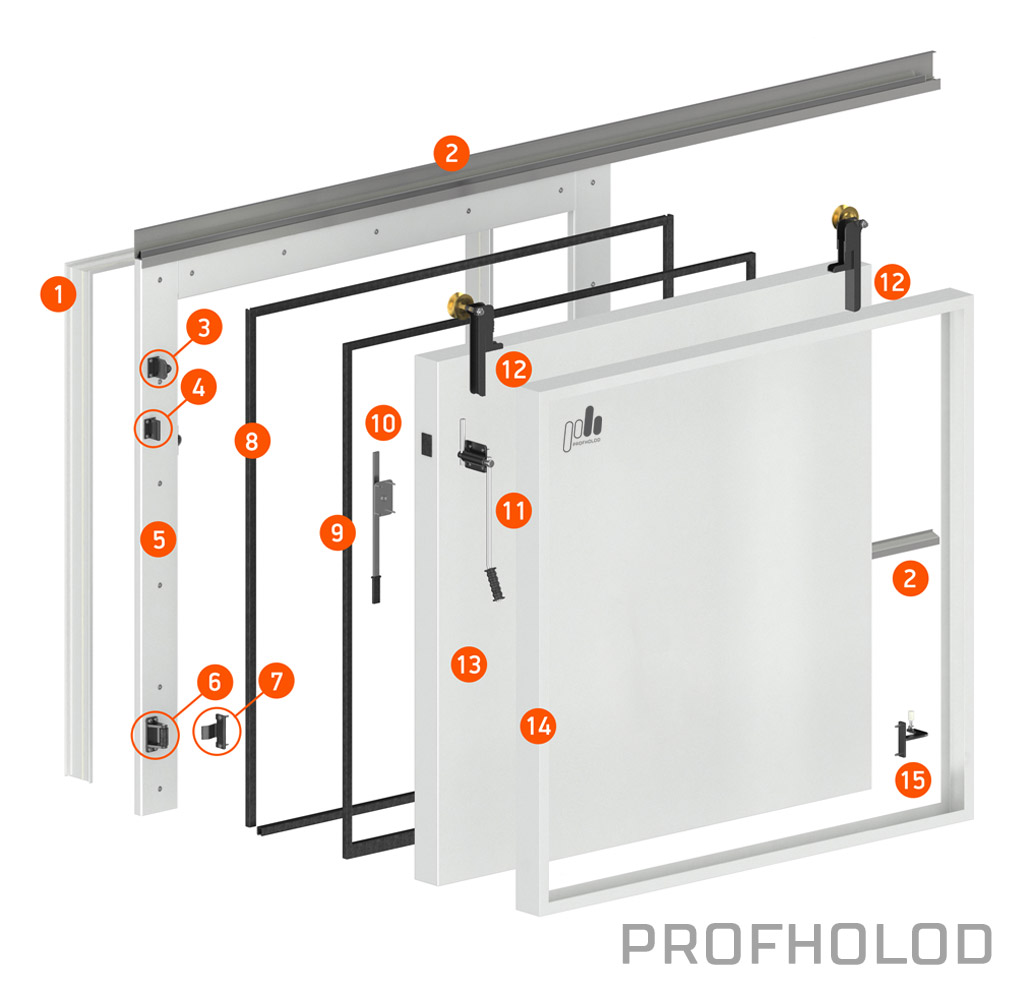

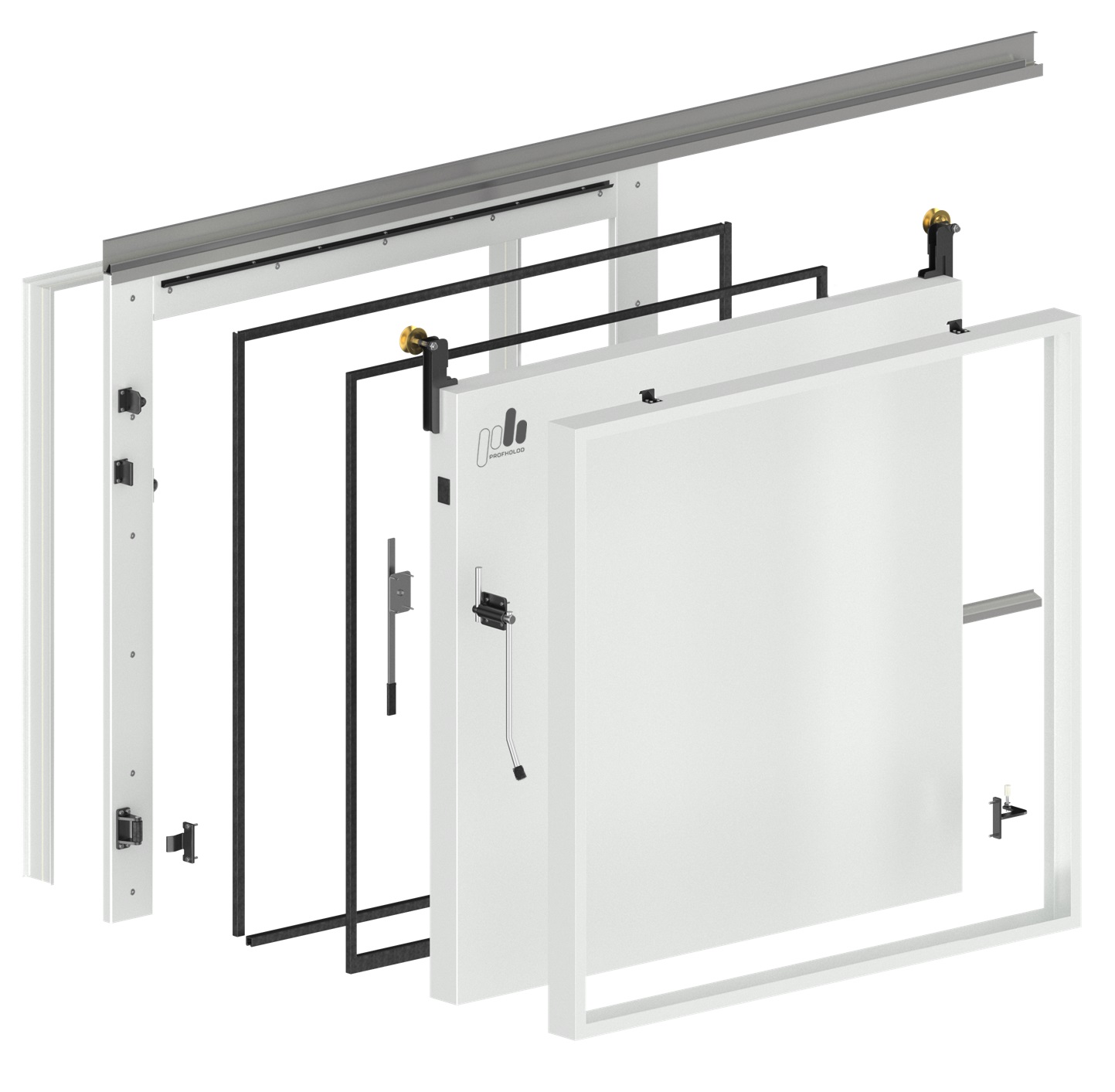

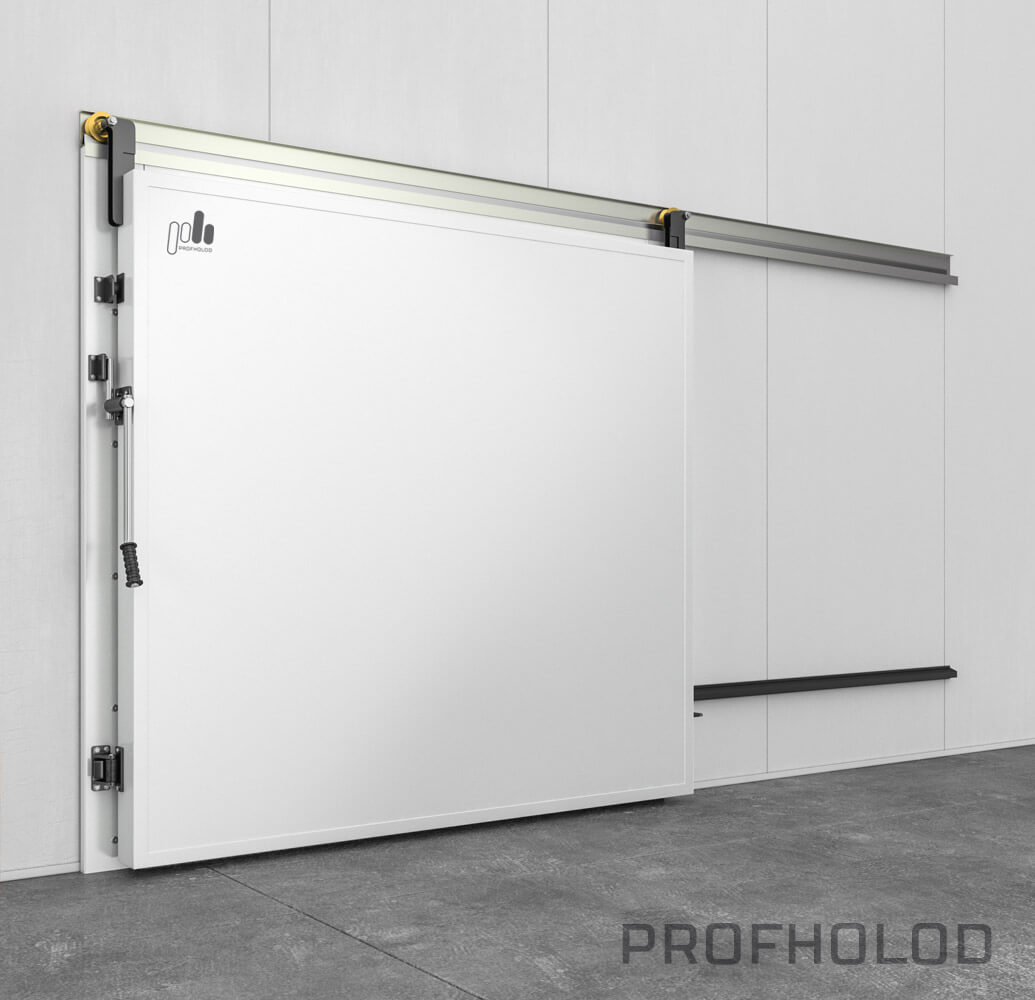

Конструкция двери

  1. Обрамление светового проема (опция);
  2. Направляющие рельсы с анодированного алюминия;

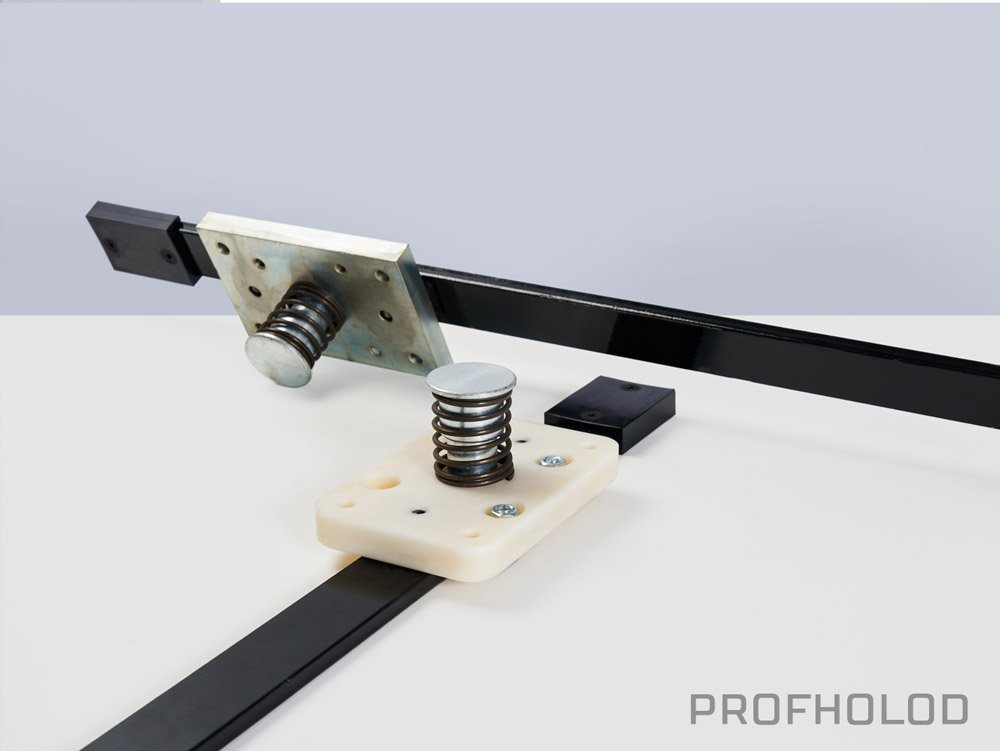

  3. Отбойник с резиновым демпфером;

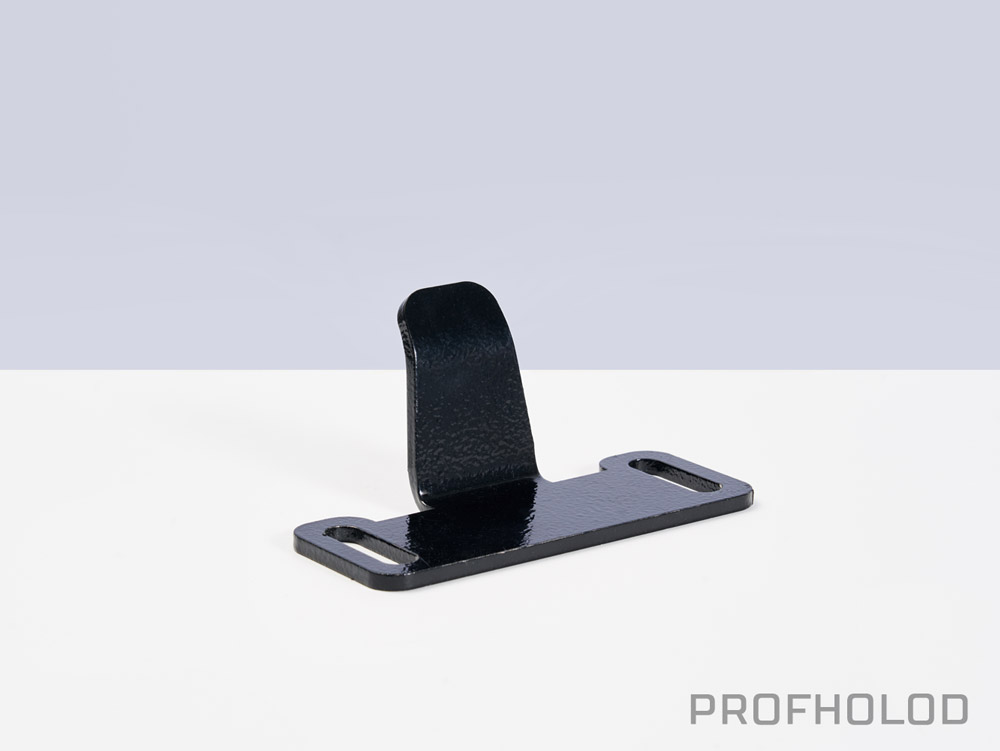

  4. Упор для внешней ручки-рычага;
  5. Накладная рама;

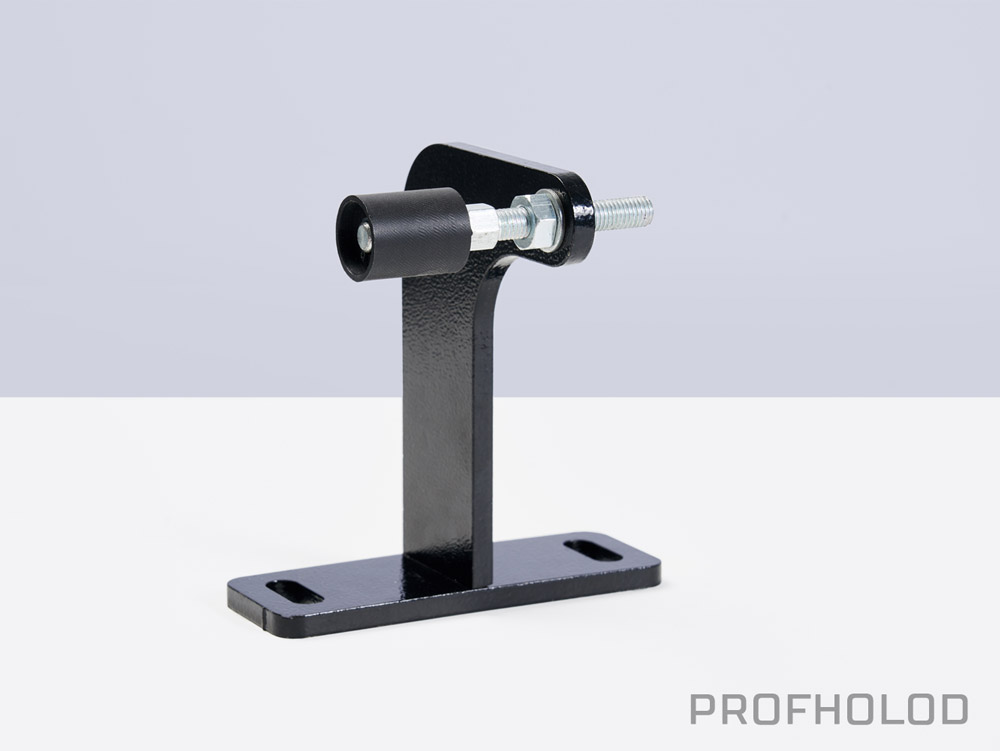

  6. Упор нижний направляющий Q08-4 ПХ;

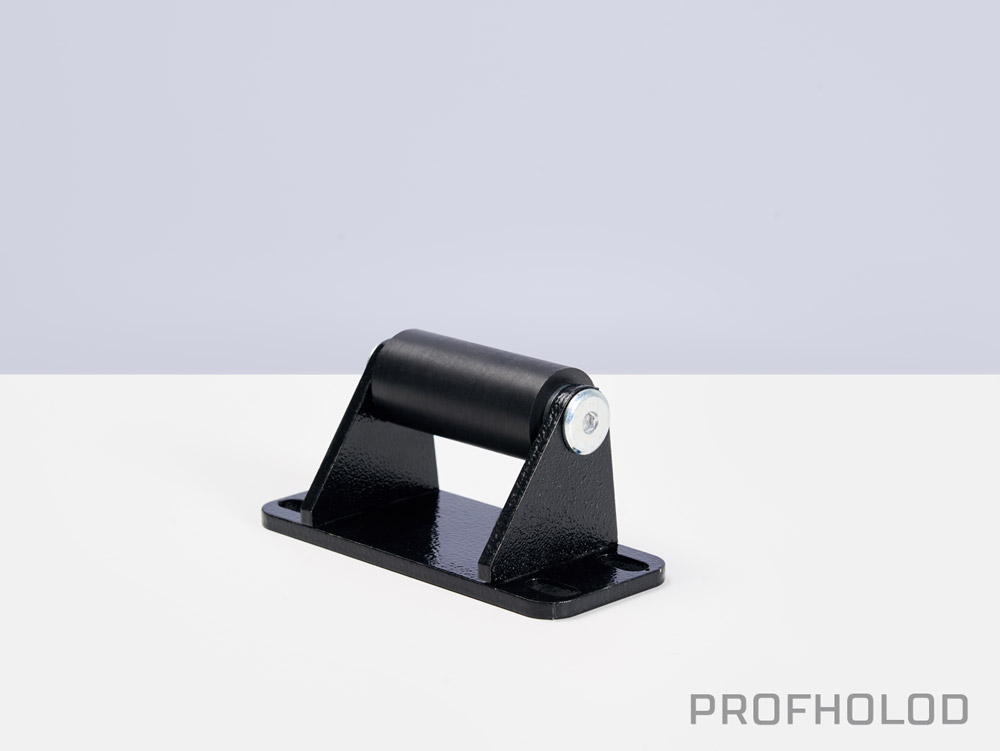

  7. Захват нижний направляющий Q08-16 ПХ;
  8. Двухконтурный уплотнитель Fermod 8511;
  9. Терморасширяющая уплотнительная лента;
  10. Внутренняя ручка-рычаг 3500 ПХ;
  11. Внешняя ручка-рычаг 3300 ПХ;

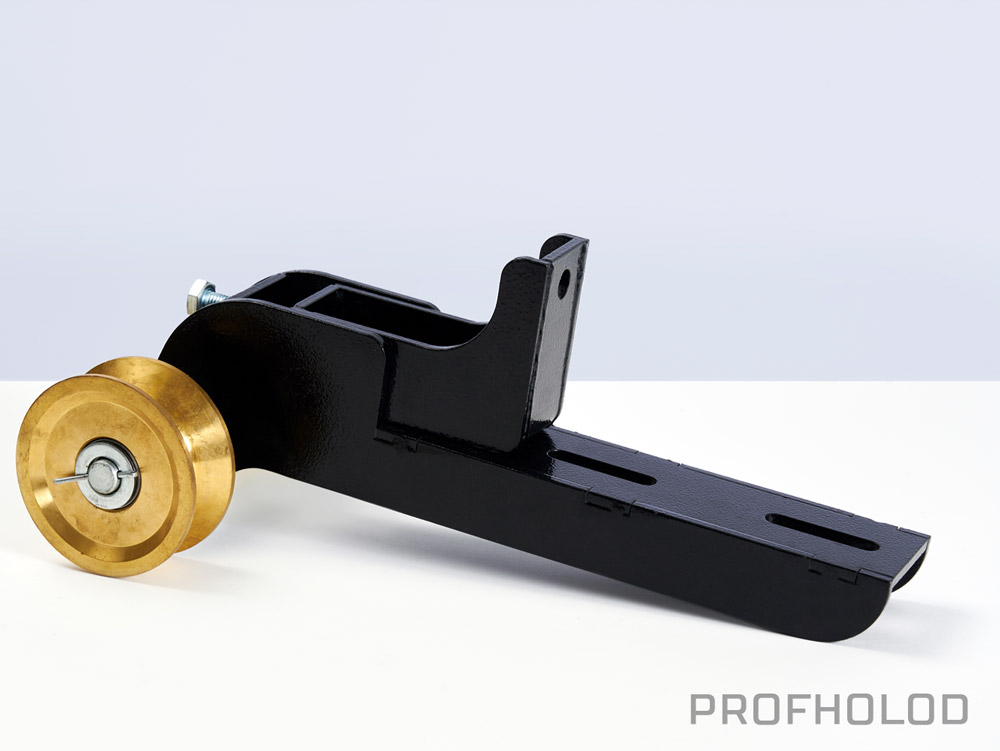

  12. Кронштейны верхние: левый (Q08-1 ПХ) и правый (Q08-2 ПХ) с латунными роликами;
  13. Дверное полотно 150 мм;
  14. Обрамление торцов дверного полотна;
  15. Кронштейн нижний Q08-3 ПХ.

Дверное полотно

Дверное полотно ОД П «ПрофХолод» состоит из стальных оцинкованных окрашенных листов, в стандартном исполнении RAL 9003, и огнестойкого утеплителя из полиольной системы, произведенной в Европе, толщиной 150 мм, плотностью до 50 кг/м куб.

По торцам конструкции установлены металлические швеллеры толщиной 2 мм, которые повышают целостность и несущие способности двери.

При сборке дверного полотна «ПрофХолод» использует только огнеупорные герметики и пены.

В зависимости от степени агрессивности рабочей среды вашего объекта «ПрофХолод» изготовит полотно откатной двери из:

  • Оцинкованной стали, окрашенной в любом цвете согласно каталогу цветов RAL
  • Нержавеющей стали Aisi 430 для непищевых продуктов
  • Нержавеющей стали Aisi 304 для пищевых продуктов
  • Стали с органическим покрытием для применения в с сельскохозяйственных объектах Granite Farm
  • Пищевой стали с ламинированным покрытием Food Safe

Дверь поставляется в полиэтиленовой пленке толщиной 50 мкм, которая свободно удаляется после монтажа.

Уплотнитель

На полотно ОД П монтируются следующие виды уплотнителя:

1. Уплотнитель «Фермод» 8511, Fermod, Франция: устанавливается двумя контурами по периметру дверного полотна

2. В дверях без порога устанавливается уплотнитель 15948

3. По периметру полотна устанавливается противопожарный контур. При воздействии высоких температур, от 150 oС, он заполняет зазор между полотном и рамой, препятствуя проникновению огня и дыма в соседние помещения.

Дверная рама

Стандартная накладная рама изготавливается из листовой холоднокатаный стали толщиной 2 мм и красится порошковой эмалевой краской в белый цвет RAL 9003. Рамы под заказ изготавливаются из нержавеющей стали AISI 304 или AISI 430. Рама монтируется рама к наружной стене дверного проема с помощью крепежного набора, который входит в комплект двери.

Размеры металлической рамы зависят от размеров светового проема:

  • Ширина рамы = ширина светового проёма + 300 мм;
  • Высота рамы = высота светового проёма + 170 без порога
  • Высота рамы = высота светового проёма + 150 + высота порога

Фурнитура

Откатные противопожарные двери комплектуются фурнитурой «ПрофХолод» или Fermod (Франция)
и усиленными ручками (рычажного типа).

Противопожарная дверь комплектуется металлической фурнитурой «ПрофХолод» (кронштейны, ролики, захват
и упор двери, направляющие рельсы, внешняя и внутренняя ручки-рычаги, крепежи) и металлическим замком Fermod (F57).

Направляющие профили откатных холодильных дверей «ПрофХолод» выполнены из анодированного алюминия
и рассчитаны на нагрузки до 200 кг.

Система боковых направляющих ОДП «ПрофХолод» расположена на сэндвич-панели (на стене), без крепления
к полу.

Заказать Рассчитать в чат-боте в Telegram

Возможные варианты цветов по каталогу RAL

1014 слоновая кость 1015 бежевый
1018 желтый цинк 3003 гранатовый
3005 вишневый 3009 красная окись
3011 теракотовый 5005 синий насыщенный
6002 газонная трава 6005 зеленый мох
7004 серый 8017 шоколадный
9002 бело-серый 9003 белый
9006 алюминий светлый 9010 белый чистый

Дополнительная информация

Обозначение дверей (пример)

Тип двери Ширина проема Высота проема Толщина дверного полотна Покрытие Величина порога
Внутр. сторона Внешн. сторона
ОД П 1400 2000 150 Ral9003 Ral9003 80
ОД П 1400 2000 150 Ral9003/Ral9003 80 Пр

Возникли вопросы?

Хотите купить откатные противопожарные двери или другую продукцию «ПрофХолод»?

Обращайтесь! +7 (495) 745-01-37 +7 (495) 745-01-37

Заказать звонок от специалиста

Нажмите кнопку для начала чата в Viber

Перейти

Нажмите кнопку для начала чата в WhatsApp

Перейти

Нажмите кнопку для начала чата в Telegram

Перейти

Остались вопросы?

Хотите купить Откатные противопожарные двери или любую другую продукцию «ПрофХолод»?

Звоните! +7 (495) 745-01-37

Заказать звонок от специалиста

Нажмите кнопку для начала чата в Viber

Перейти

Нажмите кнопку для начала чата в WhatsApp

Перейти

Нажмите кнопку для начала чата в Telegram

Перейти
Цены

Цены на откатные противопожарные двери (ОД П)


Толщина двери, мм Цена, руб. (с НДС)
Световой проем, мм
Высота Ширина
800 1000 1200 1400 1600 1800 2000 2200 2400 2600
150 1800 148 489 153 652 165 522 189 780 202 049 214 728 230 704 246 148 260 392 287 058
2000 152 289 157 651 170 495 195 653 208 419 221 691 238 359 254 450 269 457 297 550
2200 156 013 161 637 175 369 201 489 214 823 228 532 245 968 262 792 278 382 308 056
2400 159 800 165 558 180 202 207 349 221 101 235 320 253 605 270 988 287 251 318 531
2600 174 704 181 259 198 438 229 292 244 964 261 258 282 129 301 965 320 694 356 674

Возможно изготовление дверей по индивидуальным размерам заказчика.
Внимание! Замок является отдельной опцией и в стоимость двери не входит.

Откатные
противопожарные
двери
Скачать прайс

Возможно изготовление дверей по индивидуальным размерам заказчика.
ВНИМАНИЕ! Замок являеться отдельной опцией и в стоимость двери не входит.

Наполнитель — жесткий пенополиуретан PUR Classic. Плотность до 50 кг/м2. Коэффициент теплопроводности
k = 0,022 Вт/м*К.

Покрытие оцинкованная сталь толщиной не менее 0.6 мм, окрашенная по каталогу RAL. Поверхность металла защищена плёнкой толщиной 50 мкм.
Торцы дверного полотна обрамлены металлическим листом толщиной 2 мм.

Замок имеет запорный механизм и функцию аварийного открывания изнутри.

Герметизация дверей по примеру - резиновый уплотнитель европейского производства.
В противопожарных дверях по умолчанию используется двухконтурный уплотнитель.

Терморасширяющаяся лента по периметру - огнезащитный материал на основе графита, герметизирует зазор между дверным полотном и рамой при температуре выше 150 ˚С.

Ручки тяжелой серии - устанавливаются по умолчанию на все двери серии ОД П.

Дополнительные опции для ОД П

Наименование Краткое наименование Цена с НДС
ПЭН (провод электронагревательный) постоянной мощности с металлической оплеткой, 40 вт/м). Цена за 1 погонный метр Н 900
Комплект крепления рамки к сэндвич панели с проёмом КРС ОД П от 4 674 в зависимости от размера двери
Комплект крепления рамки к кирпичной стене КРК ОД П 1000
Комплект крепления рамы к металлоконструкции КРМ 300
Система автоматического закрывания двери (противовес) Противовес ОД П 78 000
Комплект крепления противовеса ПХ к сэндвич панели 2 120
Комплект крепления противовеса ПХ к кирпичной стене 370
Комплект крепления противовеса ПХ к металлоконструкции 145
Покрытие нерж. сталь (одна сторона) AISI 304 2 150
Цена за 1 м2 дверного проёма AISI 430 (для непищевых продуктов) AISI 430 1 380
Рама из нержавеющей стали AISI 304 (для пищевых продуктов) AISI 304 2 550
Цена за 1 погонный метр AISI 430 (для непищевых продуктов) AISI 430 1 470
Замок №57 Fermod 26 017
Облегченный порог RAL. Цена за 1 погонный метр 1 950
Облегченный порог AISI 304. Цена за 1 погонный метр 3 454
Облегченный порог AISI 430. Цена за 1 погонный метр 2 743
Утепленный порог AISI 304. Цена за 1 погонный метр 5 528
Утепленный порог AISI 430. Цена за 1 погонный метр 2 988
Скрытое крепление 2 800
Скрытое крепление для рамы AISI 304 7 600
Скрытое крепление для рамы AISI 430 6 300

Пандус стационарный

Высота
пандуса
Ширина пандуса
800 900 1000 1100 1200 1300 1400 1500 1600
50 12 841 13 920 14 572 15 459 16 111 17 190 17 842 18 494 19 809
60 13 007 14 122 14 777 15 668 16 323 17 438 18 093 18 748 20 099
80 13 338 14 525 15 186 16 083 16 745 17 931 18 593 19 254 20 677
100 13 669 14 927 15 595 16 499 17 166 18 425 19 092 19 760 21 254
120 14 001 15 332 16 006 16 916 17 590 18 920 19 594 20 268 21 834
150 14 499 15 936 16 620 17 539 18 223 19 661 20 344 21 028 22 702
200 15 327 16 944 17 643 18 579 19 278 20 895 21 595 22 294 24 147

Пандус приставной

Высота
пандуса
Ширина пандуса
800 900 1000 1100 1200 1300 1400 1500 1600
50 9 746 10 825 11 477 12 128 13 207 13 859 14 511 15 163 16 242
60 9 870 10 985 11 639 12 294 13 409 14 064 14 719 15 374 16 489
80 10 116 11 303 11 964 12 626 13 812 14 473 15 135 15 796 16 983
100 10 363 11 621 12 289 12 957 14 215 14 883 15 550 16 218 17 476
120 10 611 11 941 12 615 13 289 14 619 15 293 15 967 16 641 17 971
150 10 981 12 419 13 102 13 786 15 224 15 907 16 591 17 274 18 712
200 11 598 13 215 13 915 14 614 16 231 16 931 17 630 18 330 19 947

Остались вопросы?

Хотите купить Откатные противопожарные двери или любую другую продукцию «ПрофХолод»?

Звоните! +7 (495) 745-01-37

Заказать звонок от специалиста

Нажмите кнопку для начала чата в Viber

Перейти

Нажмите кнопку для начала чата в WhatsApp

Перейти

Нажмите кнопку для начала чата в Telegram

Перейти
Доп. опции

Опции для откатной двери (ОД П)

Откатные холодильные противопожарные двери производства завода «ПрофХолод» могут быть изготовлены со следующими дополнительными опциями:

  1. Обрамление дверного проема

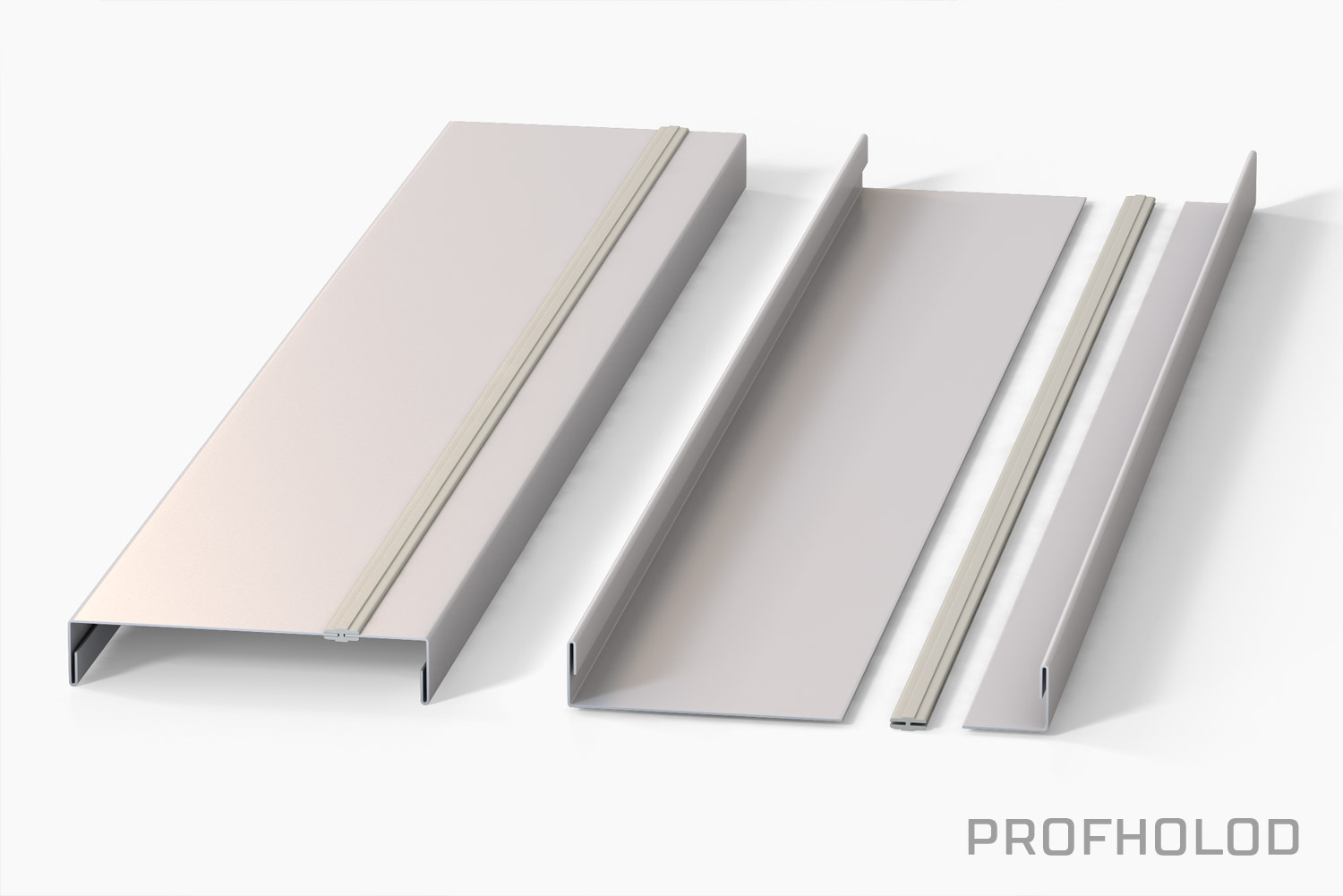

    Дверные проемы в сэндвич-панелях обрамляются специальным П-образным элементом, который выполнен из двух металлических уголков толщиной 0.5 мм и «стыковочного» пластикового профиля

    Обрамление дверного проема в сэндвич панели
  2. Обогреваемый порог

    Обогреваемый дверной порог рекомендуется устанавливать в безпороговых низкотемпературных дверях, для предотвращения примерзания нижней части уплотнителя к дверной раме. В порог устанавливается ПЭН мощностью 40Вт.

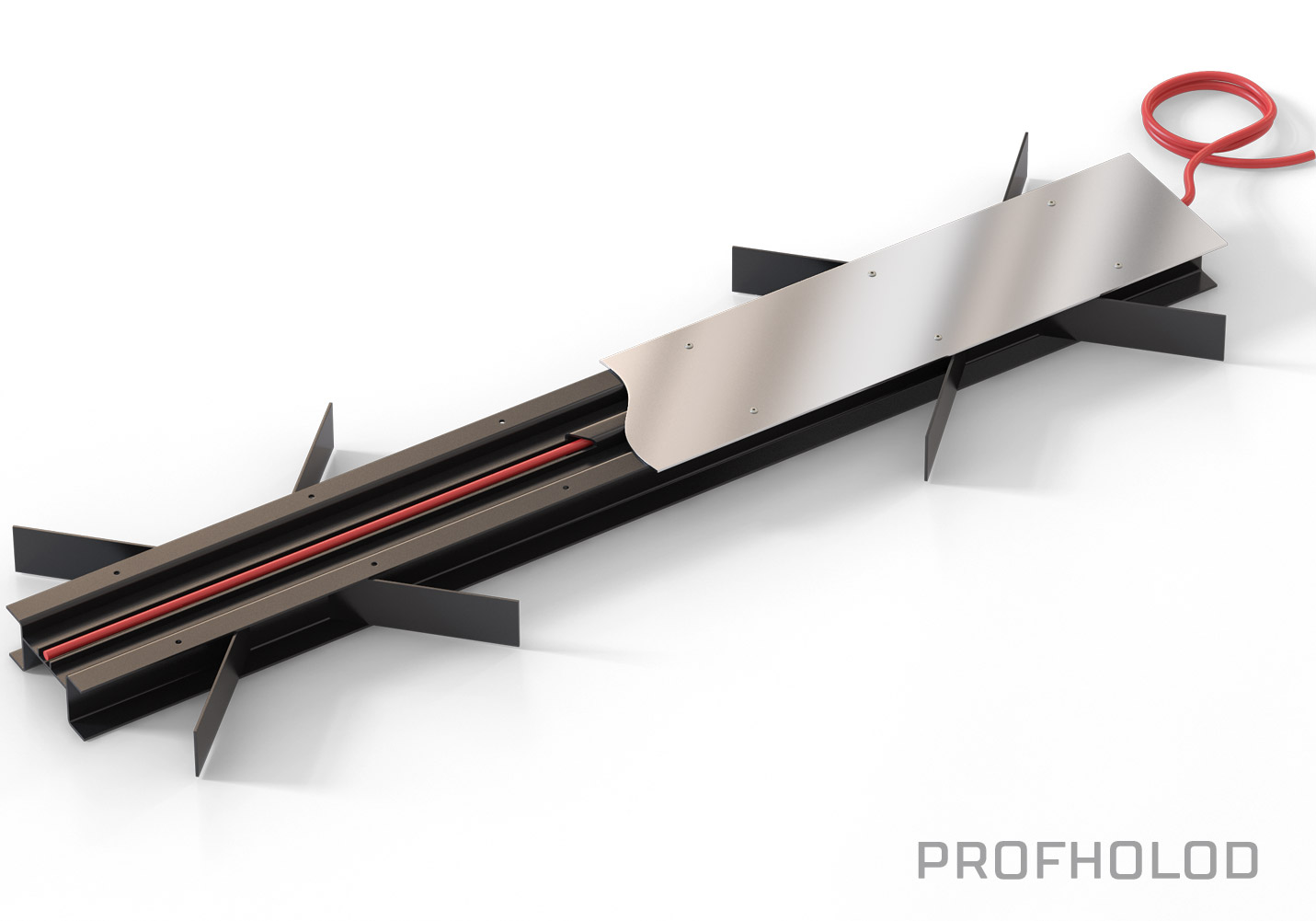

    Усиленный обогреваемый порог для безпороговой двери

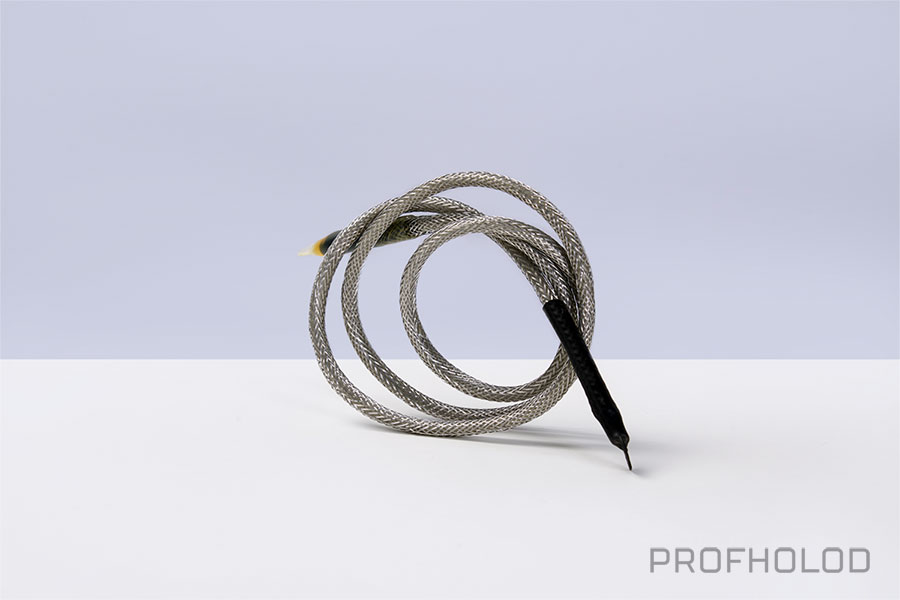

  3. ПЭН обогрева металлической рамы (для НИЗКОтемпературных камер, ниже 0°С). Краткое наименование: Н

    ПЭН устанавливается по периметру дверной рамы, для предотвращения примерзания уплотнителя к дверной раме в низкотемпературных камерах. Мощность ПЭНа 40Вт на м.

    ПЭН для обогрева дверной рамы 40Вт на м/п
  4. Комплект крепления дверной рамы к сэндвич панели с проёмом. Краткое наименование: КРС

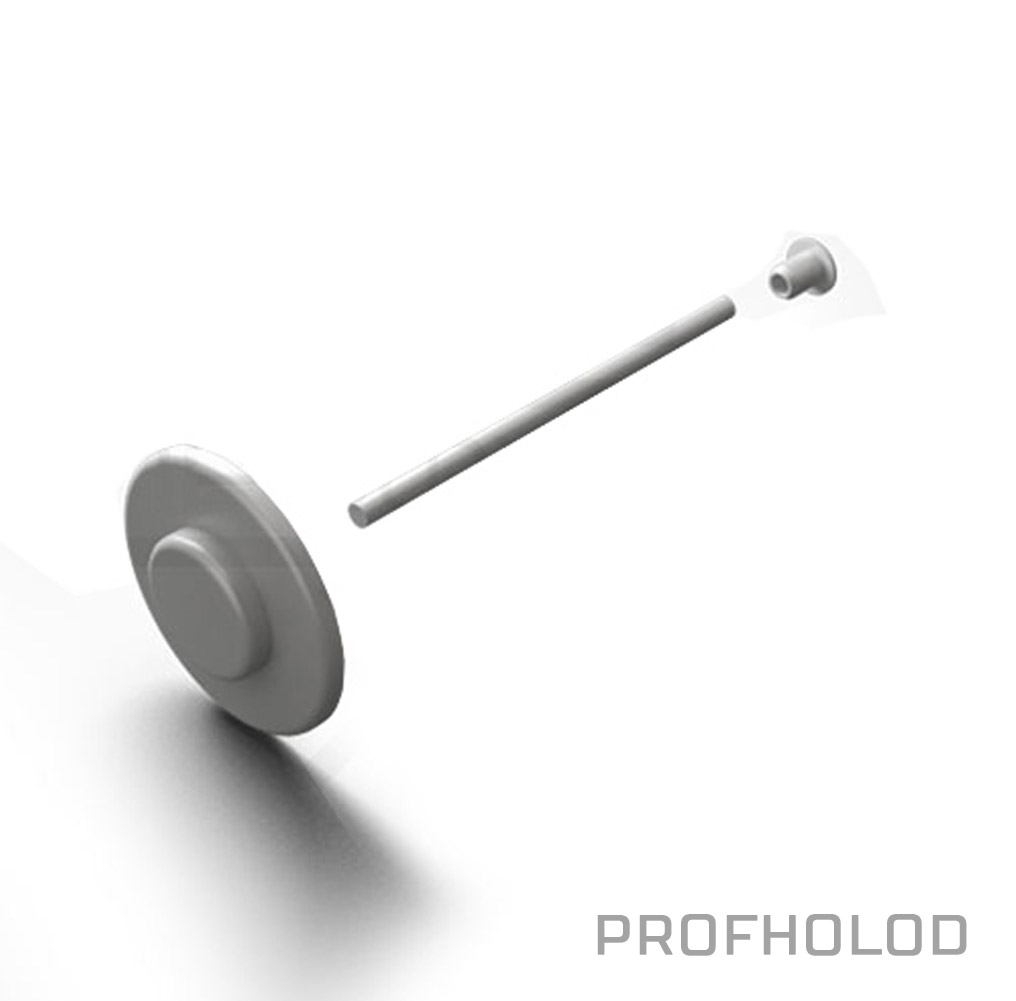

    Гайка эриксона с шпилькой
  5. Комплект крепления дверной рамы к кирпичной стене. Краткое наименование: КРК
  6. Дверная рама и полотно двери с нержавеющей стали

    Предлагается на выбор два вида нержавеющей стали: AISI 304 (для пищевых продуктов) и AISI 430 (для непищевых продуктов)

  7. Окно в полотне двери

    Предлагаются два варианта двухкамерных пластиковых окон с одинарным стеклопакетом: 400х400 мм и 400х600 мм.

  8. Пандус

    Производятся пандусы двух типов стационарный и накладной. Стационарный пандус устанавливается к дверям с безпороговой рамой. Накладной пандус оборудован дополнительными ручками, для удобства перемещения. Так же в безпороговых, низкотемпературных дверях, в пандус монтируется ПЭН 40Вт, для предотвращения промерзания нижнего уплотнителя к снованию пандуса.

    • Стандартная глубина пандуса: 1000 мм
    • Ширина: от 800 до 2500 мм
    • Высота: от 50 до 200
    • Основа пандуса: окрашенная сталь 2 мм
    • Верхняя часть: рифлёный металл «Квинтет» 1.5 мм
    • Нагрузка: 300 кг.

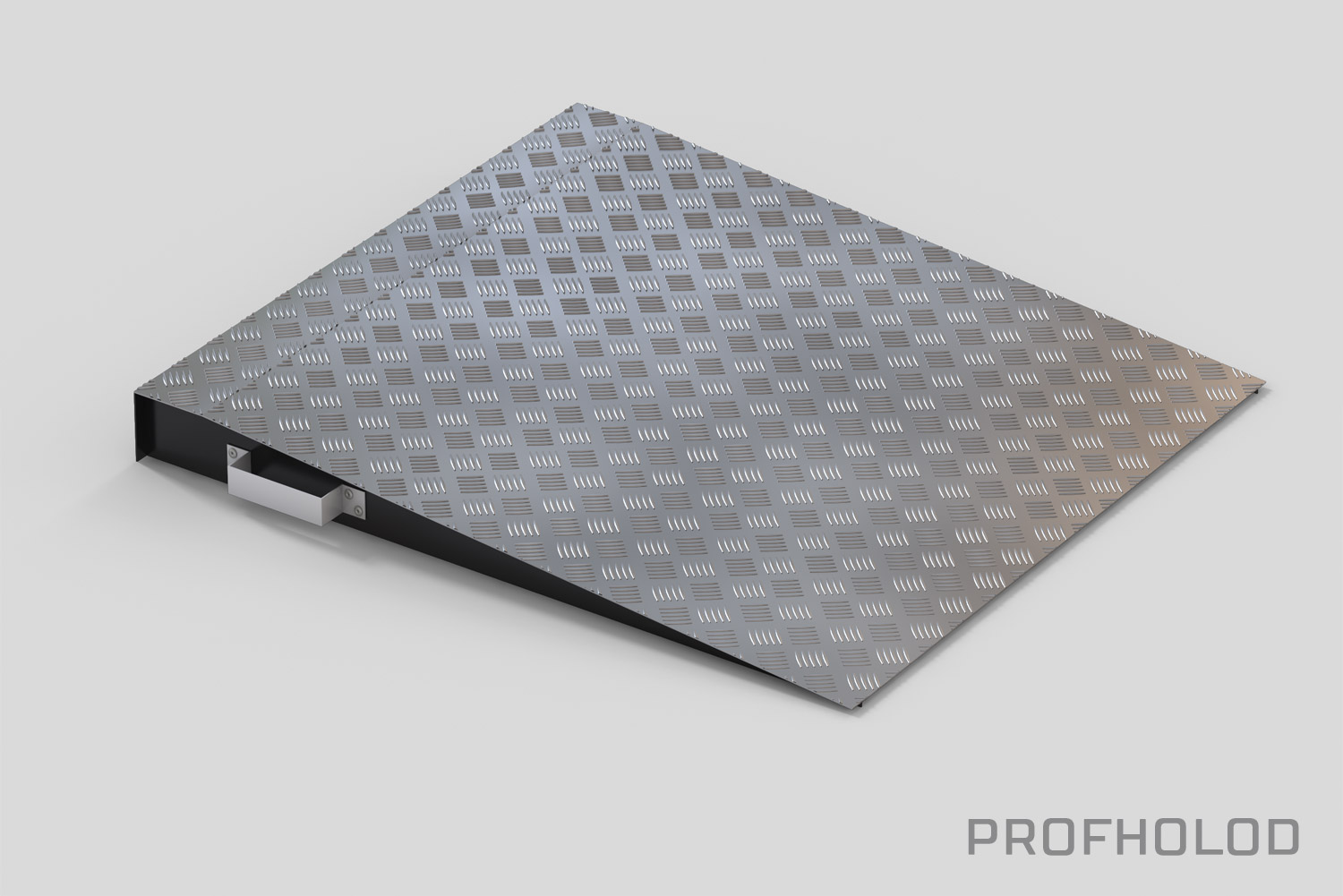

    Пандус накладной с ручками для переноса

Остались вопросы?

Хотите купить Откатные противопожарные двери или любую другую продукцию «ПрофХолод»?

Звоните! +7 (495) 745-01-37

Заказать звонок от специалиста

Нажмите кнопку для начала чата в Viber

Перейти

Нажмите кнопку для начала чата в WhatsApp

Перейти

Нажмите кнопку для начала чата в Telegram

Перейти
Документация

Файлы для скачивания

    -
  • Прайс-лист на противопожарные откатные двери (ОД П) (pdf)
  • Буклет противопожарные откатные двери (ОД П) (pdf)
  • Сертификат (pdf)

    Ворота откатные противопожарные для холодильных камер металлические однопольные глухие типа ОВ П-30, толщиной полотна не менее 150 мм, выпускаемые по ТУ 25.12.10-013-77983254-2017. Предел огнестойкости - EI 30.

  • Сертификат (pdf)

    Двери откатные противопожарные для холодильных камер металлические однопольные глухие типа ОД П-30, габаритными размерамипо высоте от 1800 мм до 3100 мм и ширине от 1000 мм до 2600 мм, толщиной полотна не менее 150 мм, выпускаемые по ТУ 25.12.10-012-77983254-2017. Предел огнестойкости - EI 30.

Остались вопросы?

Хотите купить Откатные противопожарные двери или любую другую продукцию «ПрофХолод»?

Звоните! +7 (495) 745-01-37

Заказать звонок от специалиста

Нажмите кнопку для начала чата в Viber

Перейти

Нажмите кнопку для начала чата в WhatsApp

Перейти

Нажмите кнопку для начала чата в Telegram

Перейти
Калькуляторы

Расчет стоимости двери

Остались вопросы?

Хотите купить Откатные противопожарные двери или любую другую продукцию «ПрофХолод»?

Звоните! +7 (495) 745-01-37

Заказать звонок от специалиста

Нажмите кнопку для начала чата в Viber

Перейти

Нажмите кнопку для начала чата в WhatsApp

Перейти

Нажмите кнопку для начала чата в Telegram

Перейти
Заказать
Имя:
Компания:
Телефон:* (Например: +7 495 745-01-37)
Город:
Комментарий:
Нравится
Мне нравится
