Здания для сферы торговли и услуг

  • Толщина и покрытие сэндвич-панелей
    в зависимости от расположения и назначения здания
  • Наполнитель сэндвич-панелей
    PIR Premier / Минеральная вата

Описание

Если раньше сэндвич-панели использовались в основном для строительства холодильных складов и промышленных зданий, то сегодня активно строятся гибридные здания: складские помещения на первом этаже, офисы на втором этаже. Или в одной части склад – в другой офис. Небольшие офисные здания также строятся целиком из сэндвич-панелей: из-за коротких сроков строительства, простоты и энергоэффективности конструкции, отсутствия необходимости во внешней отделки такие здания пользуются повышенным спросом.

Вы можете заказать у нас сэндвич-панели любых цветов по каталогу RAL в зависимости от предпочтений по дизайну и фирменного стиля.


Преимущества

  • Любой цвет или комбинация цветов
    снаружи и внутри
    Под ваш объект вы можете заказать любой металл ведущих российских производителей в любом цвете по каталогу RAL и с различными вариантами покрытий

  • Скорость
    Ваши сэндвич-панели будут готовы в течение 2 недель с момента оформления заказa

  • Энергоэффективность: снижение затрат на отопление
    или охлаждение
    Сэндвич-панели с PIR Premier сокращают затраты на охлаждение или обогрев помещений за счет теплопроводности до 0,0194 Вт/мК, подтвержденной в независимой лаборатории

  • Качество
    Продукция «ПрофХолода» используется в 27 странах мира, сэндвич-панели c PIR Premier маркируются знаком СЕ и производятся в соответствии с европейским сертификатом EN 14509. «ПрофХолод» производит более 3 млн кв. м сэндвич-панелей в год: каждая третья панель с пенополиуретаном и каждая десятая сэндвич-панель с любым наполнителем, произведенные в России, созданы в «ПрофХолоде»

  • Бесплатные консультации Технические специалисты «ПрофХолода» бесплатно проконсультируют вас по всем вопросам, связанным со строительством чистых комнат, до, во время и после реализации проекта

Сроки производства

Две непрерывные линии по производству сэндвич-панелей с наполнителем из пенополиизоцианурата PIR Premier мощностью до 6 000 000 квадратных метров в год позволяют максимально точно спрогнозировать сроки поставки продукции для строительства офисных зданий.

Ваши сэндвич-панели будут готовы в течение 2 недель с момента оформления заказа. Для доставки по Москве и Московской области — организуем перевозку за один день с момента готовности заказа.

Для доставки по другим регионам — организуем перевозку за два дня с момента готовности заказа. Надо привезти продукцию в другую страну? Организуем перевозку за 3-4 дня с момента готовности заказа.

Цены

product-cost-img

Виды покрытий для сэндвич-панелей:

  • RAL – оцинкованная сталь с полиэфирным покрытием, цвет по умолчанию RAL 9003, возможно исполнение в других цветах. Для универсального использования. RUV 2, RC 2;
  • Zn – оцинкованная сталь без полиэфирного покрытия. Для универсального использования;
Подробнее о свойствах разных покрытий
Толщина панели, мм/
Тип стыковки (шип-паз)
Материал покрытия стороны В
Ral Zn Aisi 304 Aisi 430 PVDF PU Food Safe
Материал покрытия стороны А: Ral
Одинарный 40 3029 2914 4797 4151 4294 3864 4454
50 3181 3066 4949 4303 4446 4016 4606
60 3345 3230 5113 4467 4610 4180 4770
Двойной 80 3672 3557 5440 4794 4937 4507 5097
100 4019 3904 5787 5141 5284 4854 5444
120 4413 4298 6181 5535 5678 5248 5838
150 5047 4932 6815 6169 6312 5882 6472
Тройной 200 6095 5980 7863 7217 7360 6930 7520
Материал покрытия стороны А: ZN
Одинарный 40 2914 2799 4682 4036 4179 3749 4339
50 3066 2951 4834 4188 4331 3901 4491
60 3230 3115 4998 4352 4495 4065 4655
Двойной 80 3557 3442 5325 4679 4822 4392 4982
100 3904 3789 5672 5026 5169 4739 5329
120 4298 4183 6066 5420 5563 5133 5723
150 4932 4817 6700 6054 6197 5767 6357
Тройной 200 5980 5865 7748 7102 7245 6815 7405

Наименование показателя Значение
Тип наполнителя PIR Premier
Плотность (40 ± 2) кг/м3
Толщина панелей, мм 40 50 60 80 100 120 140 150 160 180 200
Вес, кг/м2 8,5-9,5 8,9-9,9 9,7-10,7 10,4-11,6 11,2-12,4 11,9-13,2 12,7-14,1 13,1-14,5 13,5-14,9 14,2-15,8 15-16,6
Максимальная длина 16 000 мм
Ширина 1 200 мм
Рабочая ширина 1 185 мм
Толщина металла ≥ 0,45 мм
Поверхность металла профилированная / гладкая
Стандартное исполнение RAL 9003/Zn (некрашеный оцинкованный лист)
Коэффициент теплопроводности 0,022 Вт/мK
Коэффициент термического сопротивления 1,90 2,38 2,86 3,81 4,76 5,71 6,67 7,14 7,62 8,57 9,52
Влагопоглощение за 24 часа при относительной влажности воздуха 96% 12,5%
Водопоглощение за 24 часа при полном погружении, % от объема 2,5%
Звукоизоляция 25 дБ
Показатель Изделие 40 мм 60 мм 80-120 мм 150-200 мм
Предел огнестойкости Стеновые PUR-панели EI 15
Стеновые PIR-панели EI 15 EI 30 EI 45
Кровельные PIR-панели RE 15 RE 15 RE 30 RE 30
Группа горючести Стеновые PIR-панели Г2
Группа воспламеняемости В1
Дымообразующая способность Д3
Группа по токсичности продуктов горения Т2
Группа по распространению пламени по поверхности РП1
Допустимые значения равномерно распределенной нагрузки для строительных панелей «ПрофХолод» с закрепленными концами
Толщина панели, мм Допустимая нагрузка (нетто), кгс/м2 Схема нагружения (допустимый прогиб L/200)
Длина панели, м
2 3 4 5 6
40 141 82 52 33 21 shema
50 183 109 71 48 33
60 224 136 91 63 44
80 307 191 131 94 69
100 390 246 171 125 94
120 473 301 212 157 120
150 598 383 273 206 160
180 723 466 335 254 199
200 806 521 376 287 226
Допустимые значения равномерно распределенной нагрузки для строительных панелей «ПрофХолод» со свободными концами
Толщина панели, мм Допустимая нагрузка (нетто), кгс/м2 Схема нагружения (допустимый прогиб L/200)
Длина панели, м
2 3 4 5 6
40 106 47 21 8 2 shema
50 144 68 34 16 7
60 183 91 48 26 13
80 263 139 79 46 27
100 344 189 113 69 43
120 426 241 148 94 61
150 549 320 202 133 90
180 673 399 259 175 121
200 755 453 297 204 143
Допустимые значения локализованной в центре нагрузки для строительных панелей «ПрофХолод» с закрепленными концами
Толщина панели, мм Допустимая нагрузка (нетто), кгс/м2 Схема нагружения (допустимый прогиб L/200)
Длина панели, м
2 3 4 5 6
40 167 146 123 100 78 shema
50 216 194 170 145 119
60 265 242 215 186 158
80 363 339 309 278 245
100 462 436 405 371 335
120 560 534 502 466 427
150 708 680 647 608 567
180 856 827 792 752 708
200 954 925 890 848 803
Допустимые значения локализованной в центре нагрузки для строительных панелей «ПрофХолод» со свободными концами
Толщина панели, мм Допустимая нагрузка (нетто), кгс/м2 Схема нагружения (допустимый прогиб L/200)
Длина панели, м
2 3 4 5 6
40 133 91 56 29 7 shema
50 180 132 91 56 29
60 227 175 127 86 53
80 323 264 206 154 110
100 420 356 289 228 174
120 517 449 376 306 243
150 663 591 511 430 355
180 810 735 648 559 474
200 908 831 741 647 555
Величина прогиба потолочных панелей под собственным весом при одинаковых температурах обшивок
Толщина панели, мм Величина прогиба в центре, мм Масса панели, кг
Длина пролета панели 6 м
Концы закреплены Концы свободны
60 5,8 13,6 75,7
80 4,3 8,9 81,3
100 3,4 6,6 87
120 2,9 5,3 92,7
140 2,6 4,4 98,4
150 2,4 4 101,3
160 2,3 3,8 104,1
180 2,1 3,4 109,8
200 2 3 115,5
Толщина панели, мм Вес панели при толщине металлической обшивки 0,5 мм и плотности наполнителя 105 кг/м³
Кровельная панель шириной 1000 мм Стеновая панель шириной 1000 мм Стеновая панель шириной 1180 мм
кг/м²; = кг/пог. м кг/м²; = кг/пог. м кг/м² кг/пог. м
50 15,032 15,063 13,566 16,008
60 16,082 16,113 14,616 17,247
80 18,182 18,213 16,717 19,735
100 20,282 20,313 18,816 22,203
120 22,382 22,413 20,916 24,681
150 25,532 25,563 24,066 28,398
170 27,632 27,663 26,166 30,876
200 30,782 30,813 29,316 34,593
Тип панели Толщина панели, мм Приведенное сопротивление теплопередаче R0, м²·ºС/Вт
ПСТ Z
ПСТ SF
50 1,378
80 2,110
100 2,598
120 3,085
150 3,817
170 4,305
200 5,037
Толщина панели, мм Пролет, м Ширина опоры, мм
3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 9,0
50 151 129 89 60 40 27 17 - - 40
80 163 139 122 107 87 68 50 37 - 40
100 174 149 131 116 105 90 75 64 20 40
120 203 149 153 136 122 108 90 77 37 50
150 232 199 174 155 139 127 113 96 50 60
200 261 224 196 174 157 143 131 121 67 70
Толщина панели, мм Пролет, м Ширина опоры, мм
3,0 3,5 4,0 4,5 5,0 5,5 6,0
50 104 88 76 67 60 54 50 60
80 115 97 84 74 66 60 55 60
100 126 107 92 81 73 66 60 60
120 138 116 100 88 79 71 65 70
150 155 131 113 99 88 80 73 80
200 184 155 134 117 105 94 86 100


Для офисных зданий используются сэндвич-панели с пенополиизоциануратом PIR Premier или с минеральной ватой. Сэндвич-панели с PIR Premier обладают подтвержденной сертификатами высокой огнестойкостью: Г1, EI45, европейским сертификатом СЕ.


Размеры трехслойных стеновых сэндвич-панелей с PIR Premier:

  • Толщина стеновых сэндвич-панелей: 40—200 мм
  • Ширина стеновых сэндвич-панелей: 1190, 1000 мм
  • Длина стеновых сэндвич-панелей: до 16 000 мм
  • Теплопроводность до 0,0194 Вт/мК

Минеральная вата хуже держит тепло или холод, используется в зданиях с повышенными требованиями к пожарной безопасности.

Размеры стеновых сэндвич-панелей с наполнителем из минеральной ваты:

  • Толщина стеновых сэндвич-панелей: 50 — 250 мм
  • Длина стеновых сэндвич-панелей: 2 000 — 16 000 мм
  • Теплопроводность 0,041 Вт/м*К

Ваш персональный менеджер в «ПрофХолоде» поможет вам подобрать сэндвич-панели с утеплителем, который подойдет именно для вашего объекта.


Кастомизированный бленд PIR Premier c 2016 года гарантирует качество сэндвич-панелей «ПрофХолода» и «PIR Плиты»®: теплопроводность и физико-механические характеристики. Потому что он создан для использования именно на установленных в «ПрофХолоде» автоматических линиях по производству сэндвич-панелей. Большинство производителей в России и во всем мире используют универсальные решения от ограниченного круга производителей сырьевых систем.


Система PIR Premier — самая продаваемая система в России. Система сертифицирована по европейскому стандарту EN14509, все сэндвич-панели «ПрофХолода» на этой системе обладают знаком СЕ.


Сэндвич-панели c PIR Premier демонстрируют сопротивление более 203 кПа при испытаниях прочности на сжатие при 10% деформации и более 160 кПа на разрыв при плотности 40 кг/м3.


Чтобы гарантировать качество утеплителя, все компоненты PIR Premier проходят входной контроль в Научно-исследовательском центре «ПрофХолода». Критерием отбора служат плотность, вязкость и другие химические показатели, — всего около 36 параметров. Это позволяет добиться высоких физико-механических свойств пены, улучшенных показателей растекаемости и низкого коэффициента теплопроводности. Также проводятся испытания по водопоглощению, стабильности размеров и потере массы в соответствии с ГОСТом на ячеистые пластмассы.


Для внедрения стабильной рецептуры на линии технологи «ПрофХолода» провели более 100 испытаний: попробовали около 9 различных катализаторов от 5 поставщиков со всего мира, чтобы подобрать оптимальное соотношение рецептуры, давления компонентов и скорости движения пресса на автоматизированных линиях «ПрофХолода».


Чтобы гарантировать качество каждого квадратного метра в процессе производства, Научно-исследовательский центр компании в онлайн-режиме контролирует состав и характеристики сэндвич-панелей с помощью мониторинга более 15 показателей с линии.



Чтобы контролировать свойства PIR Premier на молекулярном уровне, в начале 2020 года «ПрофХолод» установил на производстве самую современную в мире установку по производству сложных полиэфиров от немецкой компании H&S.


Потому что «ПрофХолод» верит, что именно здесь, в России, можно производить наукоемкие продукты, чтобы экономить партнерам и клиентам энергию и деньги.

Замки фиксации

img-lock-1
Одинарный шип-паз при толщине
40-60 мм
img-lock-2
Двойной шип-паз при толщине
80-150 мм
img-lock-3
Тройной шип-паз при толщине
180-200 мм

Посмотрите, как устроено наше производство сэндвич-панелей с PIR Premier

Перейти

Плюсы замка сэндвич-панелей «ПрофХолод»

  • Глубина стыковки по пене составляет 20 мм. Замок «ПрофХолод» — самый глубокий среди российских аналогов, имеет самую большую длину стыка, обеспечивает минимальные тепловые потери соединения.

  • Стыковочные зазоры не более 0,5 мм минимизируют тепловые потери конструкции и расход монтажных материалов. Внешний стыковочный зазор препятствует разрушению конструкции при тепловом расширении и составляет не более 1 мм.

  • Максимальная жесткость сэндвич-панелей обеспечивается за счет специальной конструкции, когда края металлических листов уходят в пену, и микропрофиля глубиной 1,5 мм. При стыковке панелей по металлическому листу образуется треугольный паз, который фиксирует герметик. Коническая форма металлической обкладки замка направляет сэндвич-панели при стыковке.

Варианты покрытия:

Оцинкованная сталь
Оцинкованная сталь с полиэфирным покрытием
Другие покрытия

Используется в местах прилегания сэндвич-панелей к стене, для других скрытых плоскостей, которые не вступают в контакт с моющими веществами.

Подробнее о покрытиях

Более 80% холодильных складов строятся именно с таким металлом, который покрыт полиэфирной краской. Вы можете выбрать нужный вам цвет по шкале RAL.

Подробнее о покрытиях
IMG_3499 pvdf.jpg

Сталь со специальным покрытием для сельскохозяйственных зданий. Хорошая стойкость к коррозии, высокая стойкость к ультрафиолетовому излучению: RUV 4, RC 4

Подробнее о покрытиях
Aisi 304.jpg

Нержавеющая сталь для цехов мясоперерабатывающих предприятий, убоя, разделки мяса, для холодильных камер хранения фруктов, фармацевтических предприятий.

Подробнее о покрытиях
IMG_3496 aisi.jpg

Нержавеющая сталь для непищевых производств: технологические помещения продуктовых складов, непищевые склады с агрессивной химической обработкой.

Подробнее о покрытиях
другие покрытия 1.jpg
другие покрытия 2.jpg
другие покрытия 4.jpg

Вы можете заказать в «ПрофХолоде» любые другие нужные вам покрытия для сэндвич-панелей.

Подробнее о покрытиях

Профилирование
поверхности

image 74.png

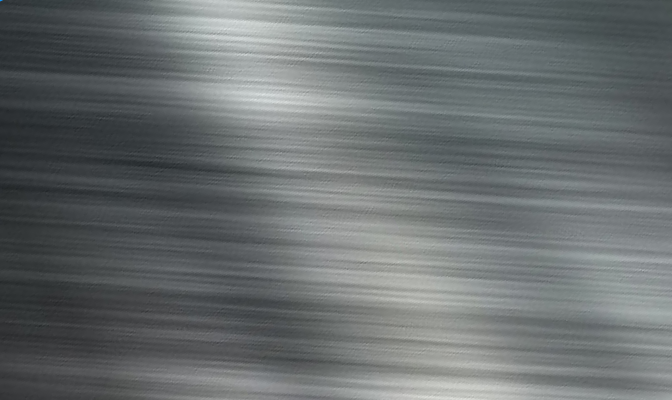

Гладкая

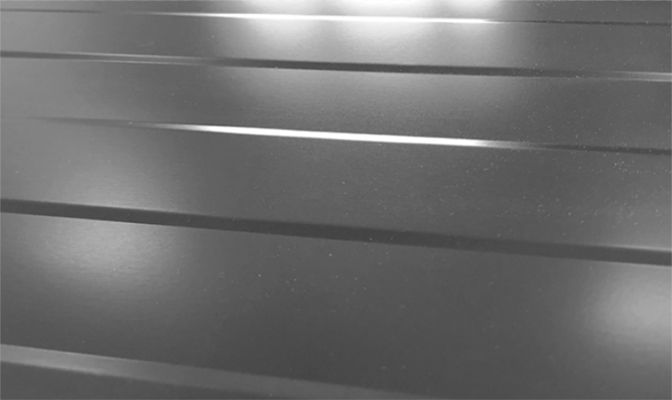

Профилированная

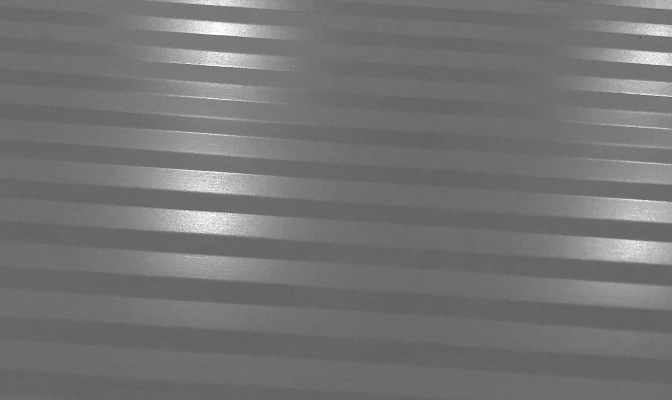

Microrib
