Распределительные центры, складские помещения

Заказать расчет

Толщина сэндвич-панелей

в зависимости от технического задания
Наполнитель сэндвич-панелей

PIR Premier / Минеральная вата

Описание

Из сэндвич-панелей «ПрофХолода» вы оперативно построите распределительные центры или складские помещения различного назначения. Сэндвич-панели экономят вам расходы на доставку за счет легкости в транспортировке, на монтаж за счет быстроты и возможности строительства при любых погодных условиях, и на эксплуатацию за счет сокращения потребления электроэнергии.

Теплопроводность сэндвич-панелей с пенополиуретаном всего 0,0194 Вт/мК, они отлично держат тепло или холод, поэтому вам понадобятся менее мощные системы хладоснабжения, отопления или другие системы поддержания нужной температуры.

Склады общего назначения с повышенными требованиями к пожарной безопасности вы можете построить из сэндвич-панелей с минеральной ватой.

Поможем спроектировать подходящее для вас решение

Производим и помогаем находить подрядчиков
в России и 27 странах мира

Смотреть все решения

2022

335

Склад для алкогольной продукции

Стеновые сэндвич-панели с PIR Premier

14 100 м²

Кровельные сэндвич-панели с PIR Premier

6 200 м²

Холодильные распашные двери

2 шт.

2022

333, Санкт-Петербург

Распределительный центр продуктов питания

Стеновые сэндвич-панели с PIR Premier

400 м²

Преимущества

Любой цвет или комбинация цветов
снаружи и внутри
Под ваш объект вы можете заказать любой металл ведущих российских производителей в любом цвете по каталогу RAL и с различными вариантами покрытий
Скорость
Ваши сэндвич-панели будут готовы в течение 2 недель с момента оформления заказa
Энергоэффективность: снижение затрат на отопление
или охлаждение
Сэндвич-панели с PIR Premier сокращают затраты на охлаждение или обогрев помещений за счет теплопроводности до 0,0194 Вт/мК, подтвержденной в независимой лаборатории
Качество
Продукция «ПрофХолода» используется в 27 странах мира, сэндвич-панели c PIR Premier маркируются знаком СЕ и производятся в соответствии с европейским сертификатом EN 14509. «ПрофХолод» производит более 3 млн кв. м сэндвич-панелей в год: каждая третья панель с пенополиуретаном и каждая десятая сэндвич-панель с любым наполнителем, произведенные в России, созданы в «ПрофХолоде»
Бесплатные консультации Технические специалисты «ПрофХолода» бесплатно проконсультируют вас по всем вопросам, связанным со строительством чистых комнат, до, во время и после реализации проекта

Сроки производства

Две непрерывные линии по производству сэндвич-панелей с наполнителем из огнестойкого пенополиизоцианурата PIR Premier мощностью до 6 000 000 квадратных метров сэндвич-панелей в год позволяют максимально точно спрогнозировать сроки поставки продукции для строительства ваших складов или распределительных центров.

Ваши сэндвич-панели будут готовы в течение 2 недель с момента оформления заказа. Для доставки по Москве и Московской области — организуем перевозку за один день с момента готовности заказа.

Для доставки по другим регионам — организуем перевозку за два дня с момента готовности заказа.

Надо привезти продукцию в другую страну? Организуем перевозку за 3-4 дня с момента готовности заказа.

Цены

Виды покрытий, которые используются при производстве сэндвич-панелей:

RAL – оцинкованная сталь с полиэфирным покрытием, цвет по умолчанию RAL 9003, возможно исполнение в других цветах. Для универсального использования. RUV 2, RC 2;
Zn – оцинкованная сталь без полиэфирного покрытия. Для универсального использования;
AISI 304 – нержавеющая сталь для пищевых производств;
AISI 430 – нержавеющая сталь для непищевых производств;
PVDF – сталь со специальным покрытием для сельскохозяйственных зданий. RUV 4, RC 4;
PU - сталь с полиуретановым покрытием;
Food safe – сталь со специальным покрытием для мясных, рыбных, молочных, сырных и других пищевых производств, помещений с постоянной влажностью. RUV 4, RC 5.

Подробнее о свойствах разных покрытий

Толщина панели, мм/ Тип стыковки (шип-паз)		Материал покрытия стороны В
Толщина панели, мм/ Тип стыковки (шип-паз)		Ral	Zn	Aisi 304	Aisi 430	PVDF	PU	Food Safe
Материал покрытия стороны А: Ral
Одинарный	40	3029	2914	4797	4151	4294	3864	4454
	50	3181	3066	4949	4303	4446	4016	4606
	60	3345	3230	5113	4467	4610	4180	4770
Двойной	80	3672	3557	5440	4794	4937	4507	5097
	100	4019	3904	5787	5141	5284	4854	5444
	120	4413	4298	6181	5535	5678	5248	5838
	150	5047	4932	6815	6169	6312	5882	6472
Тройной	200	6095	5980	7863	7217	7360	6930	7520
Материал покрытия стороны А: ZN
Одинарный	40	2914	2799	4682	4036	4179	3749	4339
	50	3066	2951	4834	4188	4331	3901	4491
	60	3230	3115	4998	4352	4495	4065	4655
Двойной	80	3557	3442	5325	4679	4822	4392	4982
	100	3904	3789	5672	5026	5169	4739	5329
	120	4298	4183	6066	5420	5563	5133	5723
	150	4932	4817	6700	6054	6197	5767	6357
Тройной	200	5980	5865	7748	7102	7245	6815	7405

Скачать полный прайс-лист

Документация
Технические характеристики
Конструкция
Система PIR Premier

Технический каталог сэндвич-панелей с PIR Premier, PUR Classic PDF

Протокол измерения коэффициента теплопроводности образца сэндвич-панели «Профхолод» с PIR Premier в лаборатории технического центра ООО «Эластокам», СП «Нижнекамскнефтехим» и «БАСФ Полиуретанс ГмбХ» PDF

Описание сэндвич-панелей PIR Premier, PUR Classsic PDF

Основные цвета по стандарту RAL, в которых вы можете заказать сэндвич-панели в «Профхолоде» PDF

Технический каталог сэндвич-панелей с минеральной ватой PDF

Характеристики стеновых сэндвич-панелей с наполнителем PIR Premier

Наименование показателя	Значение
Тип наполнителя	PIR Premier
Плотность	(40 ± 2) кг/м³
Толщина панелей, мм	40	50	60	80	100	120	140	150	160	180	200
Вес, кг/м²	8,5-9,5	8,9-9,9	9,7-10,7	10,4-11,6	11,2-12,4	11,9-13,2	12,7-14,1	13,1-14,5	13,5-14,9	14,2-15,8	15-16,6
Максимальная длина	16 000 мм
Ширина	1 200 мм
Рабочая ширина	1 185 мм
Толщина металла	≥ 0,45 мм

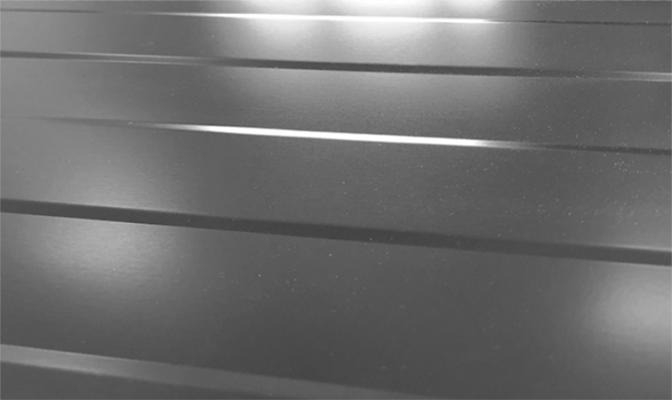

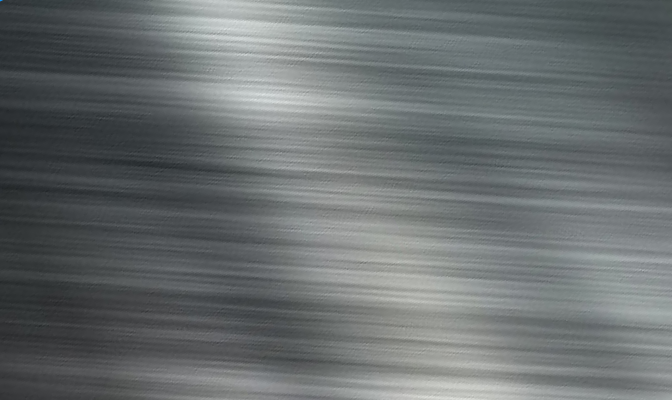

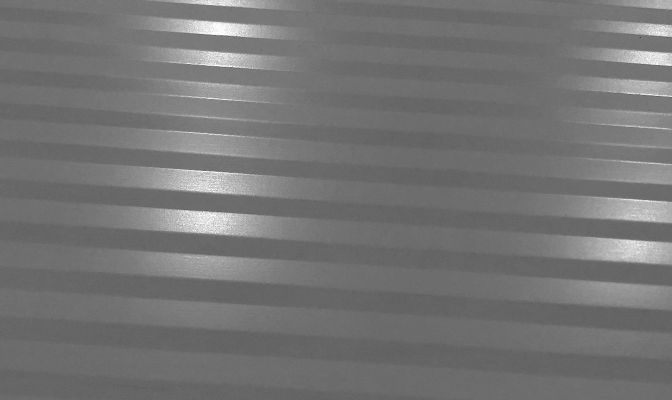

Поверхность металла	профилированная / гладкая
Стандартное исполнение	RAL 9003/Zn (некрашеный оцинкованный лист)
Коэффициент теплопроводности	0,022 Вт/мK
Коэффициент термического сопротивления	1,90	2,38	2,86	3,81	4,76	5,71	6,67	7,14	7,62	8,57	9,52
Влагопоглощение за 24 часа при относительной влажности воздуха 96%	12,5%
Водопоглощение за 24 часа при полном погружении, % от объема	2,5%
Звукоизоляция	25 дБ

Пожаростойкость сэндвич-панелей с наполнителем PIR Premier

Показатель	Изделие	40 мм	60 мм	80-120 мм	150-200 мм
Предел огнестойкости	Стеновые PUR-панели	EI 15
	Стеновые PIR-панели	EI 15	EI 30		EI 45
	Кровельные PIR-панели	RE 15	RE 15	RE 30	RE 30
Группа горючести	Стеновые PIR-панели	Г2
Группа воспламеняемости		В1
Дымообразующая способность		Д3
Группа по токсичности продуктов горения		Т2
Группа по распространению пламени по поверхности		РП1

Значения допустимой нагрузки на сэндвич-панели сэндвич-панелей с наполнителем PIR Premier и PUR Classic

Допустимые значения равномерно распределенной нагрузки для строительных панелей «ПрофХолод» с закрепленными концами

Толщина панели, мм	Допустимая нагрузка (нетто), кгс/м²
	Длина панели, м
	2	3	4	5	6
40	141	82	52	33	21
50	183	109	71	48	33
60	224	136	91	63	44
80	307	191	131	94	69
100	390	246	171	125	94
120	473	301	212	157	120
150	598	383	273	206	160
180	723	466	335	254	199
200	806	521	376	287	226

Допустимые значения равномерно распределенной нагрузки для строительных панелей «ПрофХолод» со свободными концами

Толщина панели, мм	Допустимая нагрузка (нетто), кгс/м²
	Длина панели, м
	2	3	4	5	6
40	106	47	21	8	2
50	144	68	34	16	7
60	183	91	48	26	13
80	263	139	79	46	27
100	344	189	113	69	43
120	426	241	148	94	61
150	549	320	202	133	90
180	673	399	259	175	121
200	755	453	297	204	143

Допустимые значения локализованной в центре нагрузки для строительных панелей «ПрофХолод» с закрепленными концами

Толщина панели, мм	Допустимая нагрузка (нетто), кгс/м²
	Длина панели, м
	2	3	4	5	6
40	167	146	123	100	78
50	216	194	170	145	119
60	265	242	215	186	158
80	363	339	309	278	245
100	462	436	405	371	335
120	560	534	502	466	427
150	708	680	647	608	567
180	856	827	792	752	708
200	954	925	890	848	803

Допустимые значения локализованной в центре нагрузки для строительных панелей «ПрофХолод» со свободными концами

Толщина панели, мм	Допустимая нагрузка (нетто), кгс/м²
	Длина панели, м
	2	3	4	5	6
40	133	91	56	29	7
50	180	132	91	56	29
60	227	175	127	86	53
80	323	264	206	154	110
100	420	356	289	228	174
120	517	449	376	306	243
150	663	591	511	430	355
180	810	735	648	559	474
200	908	831	741	647	555

Величина прогиба потолочных панелей под собственным весом при одинаковых температурах обшивок

Толщина панели, мм	Величина прогиба в центре, мм		Масса панели, кг
	Длина пролета панели 6 м
	Концы закреплены	Концы свободны
60	5,8	13,6	75,7
80	4,3	8,9	81,3
100	3,4	6,6	87
120	2,9	5,3	92,7
140	2,6	4,4	98,4
150	2,4	4	101,3
160	2,3	3,8	104,1
180	2,1	3,4	109,8
200	2	3	115,5

Вес сэндвич-панелей с минеральной ватой

Толщина панели, мм	Вес минеральной панели при толщине металлической обшивки 0,5 мм и плотности наполнителя 105 кг/м³
	Кровельная минеральная панель шириной 1000 мм	Стеновая минеральная панель шириной 1000 мм	Стеновая минеральная панель шириной 1180 мм
	кг/м²; = кг/пог. м	кг/м²; = кг/пог. м	кг/м²	кг/пог. м
50	15,032	15,063	13,566	16,008
60	16,082	16,113	14,616	17,247
80	18,182	18,213	16,717	19,735
100	20,282	20,313	18,816	22,203
120	22,382	22,413	20,916	24,681
150	25,532	25,563	24,066	28,398
170	27,632	27,663	26,166	30,876
200	30,782	30,813	29,316	34,593

Приведенное сопротивление теплопередаче сэндвич-панелей с минеральной ватой R0 (м²·ºС/Вт) для условий эксплуатации «0», не менее

Тип минеральной панели	Толщина минеральной панели, мм	Приведенное сопротивление теплопередаче R0, м²·ºС/Вт
ПСТ Z ПСТ SF	50	1,378
	80	2,110
	100	2,598
	120	3,085
	150	3,817
	170	4,305
	200	5,037

Расчетная ветровая нагрузка стеновых сэндвич-панелей панелей с минеральной ватой кгс/м² при толщине металла 0,5 мм и разнице температур 50 ºС. Однопролетная схема (1/100 пролета)

Толщина минеральной панели, мм	Пролет, м									Ширина минеральной опоры, мм
Толщина минеральной панели, мм	3,0	3,5	4,0	4,5	5,0	5,5	6,0	6,5	9,0	Ширина минеральной опоры, мм
50	151	129	89	60	40	27	17	-	-	40
80	163	139	122	107	87	68	50	37	-	40
100	174	149	131	116	105	90	75	64	20	40
120	203	149	153	136	122	108	90	77	37	50
150	232	199	174	155	139	127	113	96	50	60
200	261	224	196	174	157	143	131	121	67	70

Расчетная ветровая нагрузка стеновых сэндвич-панелей с минеральной ватой кгс/м² при толщине металла 0,5 мм и разнице температур 0 ºС. Двухпролетная схема

Толщина минеральной панели, мм	Пролет, м							Ширина опоры, мм
Толщина минеральной панели, мм	3,0	3,5	4,0	4,5	5,0	5,5	6,0	Ширина опоры, мм
50	104	88	76	67	60	54	50	60
80	115	97	84	74	66	60	55	60
100	126	107	92	81	73	66	60	60
120	138	116	100	88	79	71	65	70
150	155	131	113	99	88	80	73	80
200	184	155	134	117	105	94	86	100

Сэндвич-панели с PIR Premier

Размеры трехслойных стеновых сэндвич-панелей с PIR Premier:

Толщина стеновых сэндвич-панелей: 40—200 мм
Ширина стеновых сэндвич-панелей: 1190, 1000 мм
Длина стеновых сэндвич-панелей: до 16 000 мм

Стеновые сэндвич-панели с утеплителем из пенополиизоцианурата PIR Premier — современный гидро- и теплоизоляционный строительный материал.

Глубина стыковки стеновых сэндвич-панелей с ПИР по пене — 20 мм. Замок «ПрофХолод» — самый глубокий среди российских аналогов сэндвич-панелей с PIR, имеет самую большую длину стыка, обеспечивает минимальные тепловые потери соединения

Стыковочные зазоры сэндвич-панелей с ПИР не более 0,5 мм сокращают потери тепла и использование монтажных материалов. Внешний стыковочный зазор обеспечивает стабильность конструкции при тепловом расширении.

Края металлических листов уходят в пену, придавая сэндвич-панелям дополнительную жесткость. При стыковке сэндвич-панелей c PIR по металлическому листу образуется треугольный паз, который фиксирует герметик. Коническая форма металлической обкладки замка направляет панели при стыковке.

Микропрофиль глубиной 1,5 мм обеспечивает сэндвич-панелям максимальную жесткость.

Стеновые сэндвич-панели с ПИР производятся с уплотнительной ППЭ лентой. При монтаже низкотемпературных камер, чтобы исключить мосты холода, рекомендуется удалить ленту ППЭ и залить в стык монтажную пену. Ленту рекомендуется сохранять для эффективного стыка сэндвич-панелей в среднетемпературных камерах.

Сэндвич-панели c PIR Premier обладают европейским сертификатом СЕ и демонстрируют сопротивление более 185 кПа при испытаниях прочности на сжатие при 10% деформации и более 160 кПа на разрыв при плотности 40 кг/м³.

Вы можете заказать в «ПрофХолоде» стеновые сэндвич-панели с ПИР под ваше техническое задание любой нужной длины с любым металлом российского или зарубежного производства для любого типа объектов: складов, птичников, коровников, пищевых производств, цехов и так далее.

Вы также можете заказать необходимую вам толщину или проконсультироваться с нашими инженерами: толщина стеновых сэндвич-панелей подбирается с учетом климата и каждого конкретного объекта.

Сэндвич-панели с минеральной ватой

Размеры стеновых сэндвич-панелей с наполнителем из минеральной ваты:

Толщина стеновых сэндвич-панелей: 50 — 250 мм
Длина стеновых сэндвич-панелей: 2 000 — 16 000 мм

Теплоизоляция: минеральная вата на основе базальтового волокна. Коэффициент теплопроводности: 0,041 Вт/м*К. Профилировка: волнообразная.

Стеновая панель с минватой состоит из трех слоев: с двух сторон металл, который подбирается в зависимости от назначения помещения, и утеплитель — минеральная вата.

Рабочая ширина сэндвич-панелей со стандартным замком Z составляет 1190 или 1000 мм. Рабочая ширина сэндвич-панелей со скрытым замком SF составляет 1000 мм. Длина панелей варьируется от 2000 до 16000 мм с шагом 10 мм. «ПрофХолод» изготавливает стеновые сэндвич-панели с минватой толщиной 50, 60, 80, 100, 120, 150, 170 и 200 мм. Для придания панелям дополнительной жесткости производится профилирование поверхности их металлической обшивки.

Сэндвич-панели с наполнителем из минеральной ваты используются в строительстве:

кинотеатров
супермаркетов, торговых центров
спортивных сооружений: стадионов, ледовых арен, катков
производственных и административных зданий.

Сэндвич-панели крепят к металлоконструкциям с помощью саморезов, количество которых обычно указывается в проектной документации. Уплотнительная шайба затянутого винта должна быть плотно прижата к поверхности, к которой крепится панель, строго параллельна плоскости этой поверхности и не деформирована.

Плотность минеральной ваты равна или превышает 95 кг/м³, обеспечивая уровень утепления для профессионального строительства.

«ПрофХолод» производит обшивку сэндвич-панелей с минватой из металлических листов. Класс и толщина металлических листов обшивки указываются для каждой партии сэндвич-панелей.

Варианты металла для стеновых сэндвич-панелей с минватой:

оцинкованная сталь с полимерным покрытием,
нержавеющая сталь Aisi 430, Aisi 304,
Pural Farm — устойчивый к механическим воздействиям, воздействию снега и льда, УФ-излучению и действию окружающей среды. Рекомендуется использовать для стен, потолков и кровель сельскохозяйственных построек: коровники, курятники, свинарники, молочные фермы, складские помещения,
Пластизол — обеспечивает антикоррозионную защиту металла на срок до 15 лет,
ПВДФ — гарантирует устойчивый цвет и блеск покрытия. Рекомендуется применять для фасадов зданий.

Вы можете заказать другие варианты покрытий с российским или европейским металлом, исходя из назначения вашего объекта.

Минимальная толщина металлической обшивки стеновых сэндвич-панелей с минеральной ватой составляет 0,5 мм, максимальная — 0,7 мм. Чтобы получить консультацию по металлу и ценам для вашего объекта, свяжитесь с вашим менеджером проекта или отправьте запрос через форму на сайте или наши социальные сети.

Кастомизированный бленд PIR Premier c 2016 года гарантирует качество сэндвич-панелей «ПрофХолода» и «PIR Плиты»®: теплопроводность и физико-механические характеристики. Потому что он создан для использования именно на установленных в «ПрофХолоде» автоматических линиях по производству сэндвич-панелей. Большинство производителей в России и во всем мире используют универсальные решения от ограниченного круга производителей сырьевых систем.

Система PIR Premier — самая продаваемая система в России. Система сертифицирована по европейскому стандарту EN14509, все сэндвич-панели «ПрофХолода» на этой системе обладают знаком СЕ.

Сэндвич-панели c PIR Premier демонстрируют сопротивление более 203 кПа при испытаниях прочности на сжатие при 10% деформации и более 160 кПа на разрыв при плотности 40 кг/м³.

Чтобы гарантировать качество утеплителя, все компоненты PIR Premier проходят входной контроль в Научно-исследовательском центре «ПрофХолода». Критерием отбора служат плотность, вязкость и другие химические показатели, — всего около 36 параметров. Это позволяет добиться высоких физико-механических свойств пены, улучшенных показателей растекаемости и низкого коэффициента теплопроводности. Также проводятся испытания по водопоглощению, стабильности размеров и потере массы в соответствии с ГОСТом на ячеистые пластмассы.

Для внедрения стабильной рецептуры на линии технологи «ПрофХолода» провели более 100 испытаний: попробовали около 9 различных катализаторов от 5 поставщиков со всего мира, чтобы подобрать оптимальное соотношение рецептуры, давления компонентов и скорости движения пресса на автоматизированных линиях «ПрофХолода».

Чтобы гарантировать качество каждого квадратного метра в процессе производства, Научно-исследовательский центр компании в онлайн-режиме контролирует состав и характеристики сэндвич-панелей с помощью мониторинга более 15 показателей с линии.

Чтобы контролировать свойства PIR Premier на молекулярном уровне, в начале 2020 года «ПрофХолод» установил на производстве самую современную в мире установку по производству сложных полиэфиров от немецкой компании H&S.

Потому что «ПрофХолод» верит, что именно здесь, в России, можно производить наукоемкие продукты, чтобы экономить партнерам и клиентам энергию и деньги.

Замки фиксации

Одинарный шип-паз при толщине
40-60 мм

Двойной шип-паз при толщине
80-150 мм

Тройной шип-паз при толщине
180-200 мм

Посмотрите, как устроено наше производство сэндвич-панелей с PIR Premier

Перейти

Плюсы замка сэндвич-панелей «ПрофХолод»

Глубина стыковки по пене составляет 20 мм. Замок «ПрофХолод» — самый глубокий среди российских аналогов, имеет самую большую длину стыка, обеспечивает минимальные тепловые потери соединения.
Стыковочные зазоры не более 0,5 мм минимизируют тепловые потери конструкции и расход монтажных материалов. Внешний стыковочный зазор препятствует разрушению конструкции при тепловом расширении и составляет не более 1 мм.
Максимальная жесткость сэндвич-панелей обеспечивается за счет специальной конструкции, когда края металлических листов уходят в пену, и микропрофиля глубиной 1,5 мм. При стыковке панелей по металлическому листу образуется треугольный паз, который фиксирует герметик. Коническая форма металлической обкладки замка направляет сэндвич-панели при стыковке.

Варианты покрытия:

Оцинкованная сталь

Оцинкованная сталь с полиэфирным покрытием

PVDF или ПВДФ

AISI 304

AISI 430

Другие покрытия

Оцинкованная сталь

Используется в местах прилегания сэндвич-панелей к стене, для других скрытых плоскостей, которые не вступают в контакт с моющими веществами.

Подробнее о покрытиях

Более 80% холодильных складов строятся именно с таким металлом, который покрыт полиэфирной краской. Вы можете выбрать нужный вам цвет по шкале RAL.

Подробнее о покрытиях

Сталь со специальным покрытием для сельскохозяйственных зданий. Хорошая стойкость к коррозии, высокая стойкость к ультрафиолетовому излучению: RUV 4, RC 4

Подробнее о покрытиях

Нержавеющая сталь для цехов мясоперерабатывающих предприятий, убоя, разделки мяса, для холодильных камер хранения фруктов, фармацевтических предприятий.

Подробнее о покрытиях
