Здания с солнечными панелями

Заказать расчет

Толщина и покрытие сэндвич-панелей

в зависимости от технических требований, условий эксплуатации
Наполнитель сэндвич-панелей

PIR Premier / Минеральная вата
Солнечные панели

SLN-72Poly-325
Размеры одной солнечной панели

1956 x 992 x 40 мм

Описание

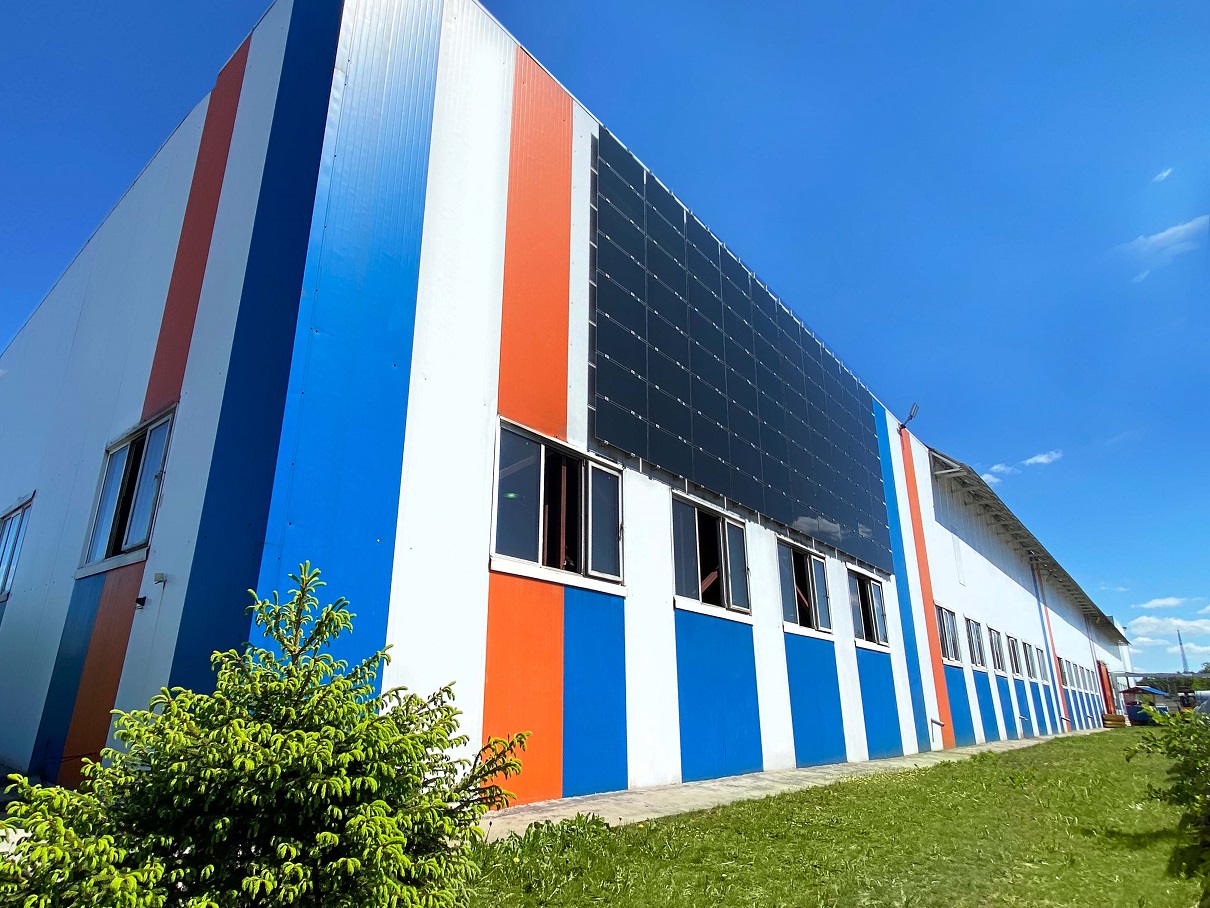

В 2016 году, когда «ПрофХолод» установил солнечную станцию мощностью 27 кВт на стене своего производственного комплекса в Щелково, Московской области, солнечные панели были в России в диковинку. Сегодня строители все больше интересуются альтернативными источниками энергии.

В «ПрофХолоде» вы можете приобрести солнечные панели для установки на кровлю или стену зданий или на крышу холодильной камеры, которая смонтирована на улице.

Вы можете также заказать систему Solar Sandwich, инновационное решение на стыке «зеленой» энергетики и эффективных технологий сохранения тепла и холода. Система Solar Sandwich из стеновых и кровельных сэндвич-панелей с PIR Premier и солнечных панелей производства SolarOn позволит сократить до 30% расходов на отопление или кондиционирование.

В систему входят солнечные панели от SolarOn, первого производителя солнечных модулей в Армении, стеновые и кровельные сэндвич-панели с PIR Premier. Солнечные панели с ячейками класса А производятся в Армении с 2016 года на современной итальянской автоматической линии Ecoprogetti по ISO 9001, ISO 14001.Солнечная установка монтируется на сэндвич-панели на специальные крепления, разработанные инженерами «ПрофХолода». Уникальное крепление гарантирует отсутствие мостов холода и обеспечивает стабильное функционирование системы, постоянное поступление электроэнергии.

За 5 лет работы солнечные панели, установленные на стене и кровле производства «ПрофХолода», выработали более 82 тысяч кВтЧ электроэнергии и предотвратили выброс более 80 тонн углекислого газа в атмосферу.

Поможем спроектировать подходящее для вас решение

Производим и помогаем находить подрядчиков
в Казахстане и 27 странах мира

Смотреть все решения

2012

Россия, Московская область

Цех по производству сэндвич-панелей

Стеновые сэндвич-панели с PIR Premier

3 400 м²

Солнечная станция мощностью

19,2 кВт.ч

2019

Армения

Сырное производство

Сэндвич-панели с PIR Premier

9 400 м²

Холодильные распашные и откатные двери

62 шт.

Преимущества

Прямые поставки от первого производителя солнечных модулей в Армении, SolarOn Солнечные панели с ячейками класса А производятся в Армении с 2016 года на современной итальянской автоматической линии Ecoprogetti
Точные сроки готовности Две непрерывные линии по производству сэндвич-панелей и тесное сотрудничество с компанией SolarOn позволяют максимально точно спрогнозировать сроки поставки сэндвич- и солнечных панелей для ваших зданий
Энергоэффективность Возможность построить знаковый проект в вашем регионе
Энергонезависимость Возможность построить знаковый проект в вашем регионе. Здания с солнечными панелями привлекают повышенное внимание своей инновационностью
Качество
Продукция «ПрофХолода» используется в 27 странах мира, сэндвич-панели c PIR Premier маркируются знаком СЕ и производятся в соответствии с европейским сертификатом EN 14509
Бесплатные консультации Технические специалисты «ПрофХолода» бесплатно проконсультируют вас по всем вопросам, связанным со строительством зданий с солнечными панелями: до, во время и после реализации проекта

Сроки производства

Две непрерывные линии по производству сэндвич-панелей с наполнителем из огнестойкого пенополиизоцианурата PIR Premier и тесное сотрудничество с компанией SolarOn позволяют максимально точно спрогнозировать сроки поставки сэндвич- и солнечных панелей для строительства ваших зданий.

Ваши сэндвич-панели будут готовы в течение 2 недель с момента оформления заказа.

Для доставки по Москве и Московской области — организуем перевозку за один день с момента готовности заказа.

Для доставки по другим регионам — организуем перевозку за два дня с момента готовности заказа.

Надо привезти продукцию в другую страну? Организуем перевозку за 3-4 дня с момента готовности заказа.

Цены на сэндвич-панели с PIR Premier

Стоимость здания с солнечными панелями складывается из стоимости сэндвич-панелей и солнечных панелей, которая рассчитывается исходя из вашего технического задания. Чтобы рассчитать точную стоимость продукции для строительства вашего здания обратитесь, пожалуйста, к вашему персональному менеджеру в «ПрофХолоде» или оставьте заявку на сайте.

Виды покрытий, которые используются при производстве сэндвич-панелей:

RAL – оцинкованная сталь с полиэфирным покрытием, цвет по умолчанию RAL 9003, возможно исполнение в других цветах. Для универсального использования. RUV 2, RC 2;
Zn – оцинкованная сталь без полиэфирного покрытия. Для универсального использования;
AISI 304 – нержавеющая сталь для пищевых производств;
AISI 430 – нержавеющая сталь для непищевых производств;

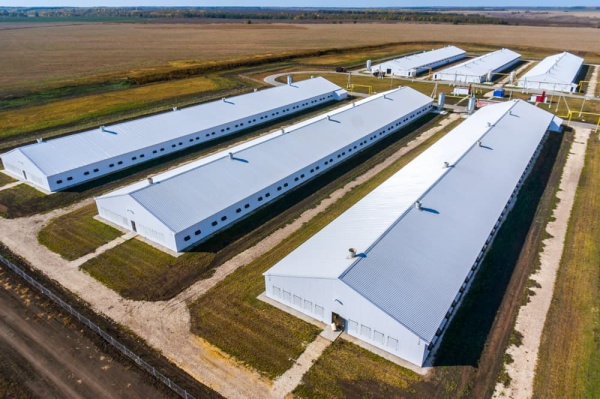

PVDF – сталь со специальным покрытием для сельскохозяйственных зданий. RUV 4, RC 4;
PU - сталь с полиуретановым покрытием;
Food safe – сталь со специальным покрытием для мясных, рыбных, молочных, сырных и других пищевых производств, помещений с постоянной влажностью. RUV 4, RC 5.

Подробнее о свойствах разных покрытий

Толщина панели, мм/ Тип стыковки (шип-паз)		Материал покрытия стороны В
Толщина панели, мм/ Тип стыковки (шип-паз)		Ral	Zn	Aisi 304	Aisi 430	PVDF	PU	Food Safe
Материал покрытия стороны А: Ral
Одинарный	40	2825	2710	4593	3947	3320	3660	4250
	50	2958	2843	4726	4080	3453	3793	4383
	60	3102	2987	4870	4224	3597	3937	4527
Двойной	80	3391	3276	5159	4513	3886	4226	4816
	100	3698	3583	5466	4820	4193	4533	5123
	120	4052	3937	5820	5174	4547	4887	5477
	150	4626	4511	6394	5748	5121	5461	6051
Тройной	200	5575	5460	7343	6697	6070	6410	7000
Материал покрытия стороны А: ZN
Одинарный	40	2710	2595	4478	3832	3205	3545	4135
	50	2843	2728	4611	3965	3338	3678	4268
	60	2987	2872	4755	4109	3482	3822	4412
Двойной	80	3276	3161	5044	4398	3771	4111	4701
	100	3583	3468	5351	4705	4078	4418	5008
	120	3937	3822	5705	5059	4432	4772	5362
	150	4511	4396	6279	5633	5006	5346	5936
Тройной	200	5460	5345	7228	6582	5955	6295	6885

Скачать полный прайс-лист

Документация
Технические характеристики
Конструкция
Система PIR Premier

Технический каталог сэндвич-панелей с PIR Premier, PUR Classic PDF

Solar Sandwich – cистема солнечных панелей с креплениями PDF

Протокол измерения коэффициента теплопроводности образца сэндвич-панели «ПрофХолод» с PIR Premier в лаборатории технического центра ООО «Эластокам», СП «Нижнекамскнефтехим» и «БАСФ Полиуретанс ГмбХ» PDF

Основные цвета по стандарту RAL, в которых вы можете заказать сэндвич-панели в «ПрофХолоде» PDF

Технический каталог сэндвич-панелей с минеральной ватой PDF

Характеристики стеновых сэндвич-панелей с наполнителем PIR Premier

Наименование показателя	Значение
Тип наполнителя	PIR Premier
Плотность	(40 ± 2) кг/м³
Толщина панелей, мм	40	50	60	80	100	120	140	150	160	180	200
Вес, кг/м²	8,5-9,5	8,9-9,9	9,7-10,7	10,4-11,6	11,2-12,4	11,9-13,2	12,7-14,1	13,1-14,5	13,5-14,9	14,2-15,8	15-16,6
Максимальная длина	16 000 мм
Ширина	1 200 мм
Рабочая ширина	1 185 мм
Толщина металла	≥ 0,45 мм

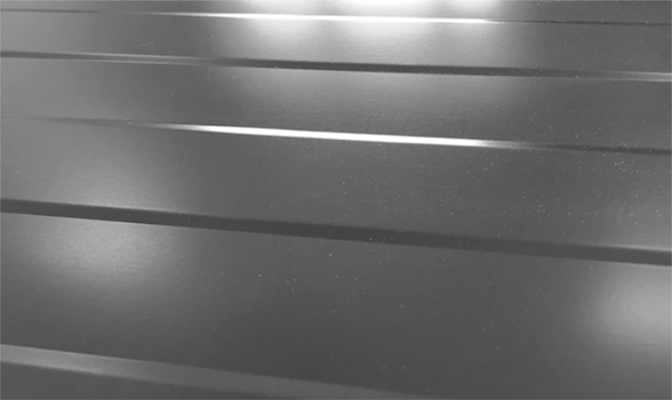

Поверхность металла	профилированная / гладкая
Стандартное исполнение	RAL 9003/Zn (некрашеный оцинкованный лист)
Коэффициент теплопроводности	0,022 Вт/мK
Коэффициент термического сопротивления	1,90	2,38	2,86	3,81	4,76	5,71	6,67	7,14	7,62	8,57	9,52
Влагопоглощение за 24 часа при относительной влажности воздуха 96%	12,5%
Водопоглощение за 24 часа при полном погружении, % от объема	2,5%
Звукоизоляция	25 дБ

Пожаростойкость сэндвич-панелей с наполнителем PIR Premier

Показатель	Изделие	40 мм	60 мм	80-120 мм	150-200 мм
Предел огнестойкости	Стеновые PUR-панели	EI 15
	Стеновые PIR-панели	EI 15	EI 30		EI 45
	Кровельные PIR-панели	RE 15	RE 15	RE 30	RE 30
Группа горючести	Стеновые PIR-панели	Г2
Группа воспламеняемости		В1
Дымообразующая способность		Д3
Группа по токсичности продуктов горения		Т2
Группа по распространению пламени по поверхности		РП1

Значения допустимой нагрузки на сэндвич-панели сэндвич-панелей с наполнителем PIR Premier и PUR Classic

Допустимые значения равномерно распределенной нагрузки для строительных панелей «ПрофХолод» с закрепленными концами

Толщина панели, мм	Допустимая нагрузка (нетто), кгс/м²
	Длина панели, м
	2	3	4	5	6
40	141	82	52	33	21
50	183	109	71	48	33
60	224	136	91	63	44
80	307	191	131	94	69
100	390	246	171	125	94
120	473	301	212	157	120
150	598	383	273	206	160
180	723	466	335	254	199
200	806	521	376	287	226

Допустимые значения равномерно распределенной нагрузки для строительных панелей «ПрофХолод» со свободными концами

Толщина панели, мм	Допустимая нагрузка (нетто), кгс/м²
	Длина панели, м
	2	3	4	5	6
40	106	47	21	8	2
50	144	68	34	16	7
60	183	91	48	26	13
80	263	139	79	46	27
100	344	189	113	69	43
120	426	241	148	94	61
150	549	320	202	133	90
180	673	399	259	175	121
200	755	453	297	204	143

Допустимые значения локализованной в центре нагрузки для строительных панелей «ПрофХолод» с закрепленными концами

Толщина панели, мм	Допустимая нагрузка (нетто), кгс/м²
	Длина панели, м
	2	3	4	5	6
40	167	146	123	100	78
50	216	194	170	145	119
60	265	242	215	186	158
80	363	339	309	278	245
100	462	436	405	371	335
120	560	534	502	466	427
150	708	680	647	608	567
180	856	827	792	752	708
200	954	925	890	848	803

Допустимые значения локализованной в центре нагрузки для строительных панелей «ПрофХолод» со свободными концами

Толщина панели, мм	Допустимая нагрузка (нетто), кгс/м²
	Длина панели, м
	2	3	4	5	6
40	133	91	56	29	7
50	180	132	91	56	29
60	227	175	127	86	53
80	323	264	206	154	110
100	420	356	289	228	174
120	517	449	376	306	243
150	663	591	511	430	355
180	810	735	648	559	474
200	908	831	741	647	555

Величина прогиба потолочных панелей под собственным весом при одинаковых температурах обшивок

Толщина панели, мм	Величина прогиба в центре, мм		Масса панели, кг
	Длина пролета панели 6 м
	Концы закреплены	Концы свободны
60	5,8	13,6	75,7
80	4,3	8,9	81,3
100	3,4	6,6	87
120	2,9	5,3	92,7
140	2,6	4,4	98,4
150	2,4	4	101,3
160	2,3	3,8	104,1
180	2,1	3,4	109,8
200	2	3	115,5

Вес сэндвич-панелей с минеральной ватой

Толщина панели, мм	Вес минеральной панели при толщине металлической обшивки 0,5 мм и плотности наполнителя 105 кг/м³
	Кровельная минеральная панель шириной 1000 мм	Стеновая минеральная панель шириной 1000 мм	Стеновая минеральная панель шириной 1180 мм
	кг/м²; = кг/пог. м	кг/м²; = кг/пог. м	кг/м²	кг/пог. м
50	15,032	15,063	13,566	16,008
60	16,082	16,113	14,616	17,247
80	18,182	18,213	16,717	19,735
100	20,282	20,313	18,816	22,203
120	22,382	22,413	20,916	24,681
150	25,532	25,563	24,066	28,398
170	27,632	27,663	26,166	30,876
200	30,782	30,813	29,316	34,593

Приведенное сопротивление теплопередаче сэндвич-панелей с минеральной ватой R0 (м²·ºС/Вт) для условий эксплуатации «0», не менее

Тип минеральной панели	Толщина минеральной панели, мм	Приведенное сопротивление теплопередаче R0, м²·ºС/Вт
ПСТ Z ПСТ SF	50	1,378
	80	2,110
	100	2,598
	120	3,085
	150	3,817
	170	4,305
	200	5,037

Расчетная ветровая нагрузка стеновых сэндвич-панелей панелей с минеральной ватой кгс/м² при толщине металла 0,5 мм и разнице температур 50 ºС. Однопролетная схема (1/100 пролета)

Толщина минеральной панели, мм	Пролет, м									Ширина минеральной опоры, мм
Толщина минеральной панели, мм	3,0	3,5	4,0	4,5	5,0	5,5	6,0	6,5	9,0	Ширина минеральной опоры, мм
50	151	129	89	60	40	27	17	-	-	40
80	163	139	122	107	87	68	50	37	-	40
100	174	149	131	116	105	90	75	64	20	40
120	203	149	153	136	122	108	90	77	37	50
150	232	199	174	155	139	127	113	96	50	60
200	261	224	196	174	157	143	131	121	67	70

Расчетная ветровая нагрузка стеновых сэндвич-панелей с минеральной ватой кгс/м² при толщине металла 0,5 мм и разнице температур 0 ºС. Двухпролетная схема

Толщина минеральной панели, мм	Пролет, м							Ширина опоры, мм
Толщина минеральной панели, мм	3,0	3,5	4,0	4,5	5,0	5,5	6,0	Ширина опоры, мм
50	104	88	76	67	60	54	50	60
80	115	97	84	74	66	60	55	60
100	126	107	92	81	73	66	60	60
120	138	116	100	88	79	71	65	70
150	155	131	113	99	88	80	73	80
200	184	155	134	117	105	94	86	100

Сэндвич-панели PIR Premier

Размеры трехслойных стеновых сэндвич-панелей с PIR Premier:

Толщина стеновых сэндвич-панелей: 40—200 мм
Ширина стеновых сэндвич-панелей: 1190, 1000 мм
Длина стеновых сэндвич-панелей: до 16 000 мм

Стеновые сэндвич-панели с утеплителем из пенополиизоцианурата PIR Premier — современный гидро- и теплоизоляционный строительный материал.

Глубина стыковки стеновых сэндвич-панелей с ПИР по пене — 20 мм. Замок «ПрофХолод» — самый глубокий среди российских аналогов сэндвич-панелей с PIR, имеет самую большую длину стыка, обеспечивает минимальные тепловые потери соединения

Стыковочные зазоры сэндвич-панелей с ПИР не более 0,5 мм сокращают потери тепла и использование монтажных материалов. Внешний стыковочный зазор обеспечивает стабильность конструкции при тепловом расширении.

Края металлических листов уходят в пену, придавая сэндвич-панелям дополнительную жесткость. При стыковке сэндвич-панелей c PIR по металлическому листу образуется треугольный паз, который фиксирует герметик. Коническая форма металлической обкладки замка направляет панели при стыковке.

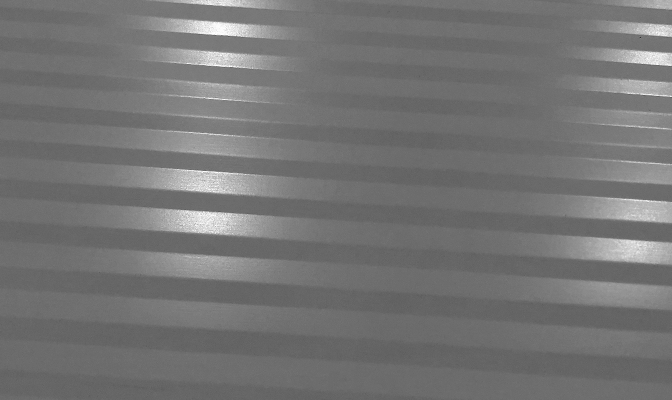

Микропрофиль глубиной 1,5 мм обеспечивает сэндвич-панелям максимальную жесткость.

Стеновые сэндвич-панели с ПИР производятся с уплотнительной ППЭ лентой. При монтаже низкотемпературных камер, чтобы исключить мосты холода, рекомендуется удалить ленту ППЭ и залить в стык монтажную пену. Ленту рекомендуется сохранять для эффективного стыка сэндвич-панелей в среднетемпературных камерах.

Сэндвич-панели c PIR Premier обладают европейским сертификатом СЕ и демонстрируют сопротивление более 185 кПа при испытаниях прочности на сжатие при 10% деформации и более 160 кПа на разрыв при плотности 40 кг/м³.

Вы можете заказать в «ПрофХолоде» стеновые сэндвич-панели с ПИР под ваше техническое задание любой нужной длины с любым металлом российского или зарубежного производства для любого типа объектов: складов, птичников, коровников, пищевых производств, цехов и так далее.

Вы также можете заказать необходимую вам толщину или проконсультироваться с нашими инженерами: толщина стеновых сэндвич-панелей подбирается с учетом климата и каждого конкретного объекта.

Сэндвич-панели с минеральной ватой

Размеры стеновых сэндвич-панелей с наполнителем из минеральной ваты:

Толщина стеновых сэндвич-панелей: 50 — 250 мм
Длина стеновых сэндвич-панелей: 2 000 — 16 000 мм

Теплоизоляция: минеральная вата на основе базальтового волокна. Коэффициент теплопроводности: 0,041 Вт/м*К. Профилировка: волнообразная.

Стеновая панель с минватой состоит из трех слоев: с двух сторон металл, который подбирается в зависимости от назначения помещения, и утеплитель — минеральная вата.

Рабочая ширина сэндвич-панелей со стандартным замком Z составляет 1190 или 1000 мм. Рабочая ширина сэндвич-панелей со скрытым замком SF составляет 1000 мм. Длина панелей варьируется от 2000 до 16000 мм с шагом 10 мм. «ПрофХолод» изготавливает стеновые сэндвич-панели с минватой толщиной 50, 60, 80, 100, 120, 150, 170 и 200 мм. Для придания панелям дополнительной жесткости производится профилирование поверхности их металлической обшивки.

Сэндвич-панели с наполнителем из минеральной ваты используются в строительстве:

кинотеатров
супермаркетов, торговых центров
спортивных сооружений: стадионов, ледовых арен, катков
производственных и административных зданий.

Сэндвич-панели крепят к металлоконструкциям с помощью саморезов, количество которых обычно указывается в проектной документации. Уплотнительная шайба затянутого винта должна быть плотно прижата к поверхности, к которой крепится панель, строго параллельна плоскости этой поверхности и не деформирована.

Плотность минеральной ваты равна или превышает 95 кг/м³, обеспечивая уровень утепления для профессионального строительства.

«ПрофХолод» производит обшивку сэндвич-панелей с минватой из металлических листов. Класс и толщина металлических листов обшивки указываются для каждой партии сэндвич-панелей.

Варианты металла для стеновых сэндвич-панелей с минватой:

оцинкованная сталь с полимерным покрытием,
нержавеющая сталь Aisi 430, Aisi 304,
Pural Farm — устойчивый к механическим воздействиям, воздействию снега и льда, УФ-излучению и действию окружающей среды. Рекомендуется использовать для стен, потолков и кровель сельскохозяйственных построек: коровники, курятники, свинарники, молочные фермы, складские помещения,
Пластизол — обеспечивает антикоррозионную защиту металла на срок до 15 лет,
ПВДФ — гарантирует устойчивый цвет и блеск покрытия. Рекомендуется применять для фасадов зданий.

Вы можете заказать другие варианты покрытий с российским или европейским металлом, исходя из назначения вашего объекта.

Минимальная толщина металлической обшивки стеновых сэндвич-панелей с минеральной ватой составляет 0,5 мм, максимальная — 0,7 мм. Чтобы получить консультацию по металлу и ценам для вашего объекта, свяжитесь с вашим менеджером проекта или отправьте запрос через форму на сайте или наши социальные сети.

Кастомизированный бленд PIR Premier c 2016 года гарантирует качество сэндвич-панелей «ПрофХолода» и «PIR Плиты»®: теплопроводность и физико-механические характеристики. Потому что он создан для использования именно на установленных в «ПрофХолоде» автоматических линиях по производству сэндвич-панелей. Большинство производителей в России и во всем мире используют универсальные решения от ограниченного круга производителей сырьевых систем.

Система PIR Premier — самая продаваемая система в России. Система сертифицирована по европейскому стандарту EN14509, все сэндвич-панели «ПрофХолода» на этой системе обладают знаком СЕ.

Сэндвич-панели c PIR Premier демонстрируют сопротивление более 203 кПа при испытаниях прочности на сжатие при 10% деформации и более 160 кПа на разрыв при плотности 40 кг/м³.

Чтобы гарантировать качество утеплителя, все компоненты PIR Premier проходят входной контроль в Научно-исследовательском центре «ПрофХолода». Критерием отбора служат плотность, вязкость и другие химические показатели, — всего около 36 параметров. Это позволяет добиться высоких физико-механических свойств пены, улучшенных показателей растекаемости и низкого коэффициента теплопроводности. Также проводятся испытания по водопоглощению, стабильности размеров и потере массы в соответствии с ГОСТом на ячеистые пластмассы.

Для внедрения стабильной рецептуры на линии технологи «ПрофХолода» провели более 100 испытаний: попробовали около 9 различных катализаторов от 5 поставщиков со всего мира, чтобы подобрать оптимальное соотношение рецептуры, давления компонентов и скорости движения пресса на автоматизированных линиях «ПрофХолода».

Чтобы гарантировать качество каждого квадратного метра в процессе производства, Научно-исследовательский центр компании в онлайн-режиме контролирует состав и характеристики сэндвич-панелей с помощью мониторинга более 15 показателей с линии.

Чтобы контролировать свойства PIR Premier на молекулярном уровне, в начале 2020 года «ПрофХолод» установил на производстве самую современную в мире установку по производству сложных полиэфиров от немецкой компании H&S.

Потому что «ПрофХолод» верит, что именно здесь, в России, можно производить наукоемкие продукты, чтобы экономить партнерам и клиентам энергию и деньги.

Замки фиксации

Одинарный шип-паз при толщине
40-60 мм

Двойной шип-паз при толщине
80-150 мм

Тройной шип-паз при толщине
180-200 мм

Посмотрите, как устроено наше производство сэндвич-панелей с PIR Premier

Перейти

Плюсы замка сэндвич-панелей «ПрофХолод»

Глубина стыковки по пене составляет 20 мм. Замок «ПрофХолод» — самый глубокий среди российских аналогов, имеет самую большую длину стыка, обеспечивает минимальные тепловые потери соединения.
Стыковочные зазоры не более 0,5 мм минимизируют тепловые потери конструкции и расход монтажных материалов. Внешний стыковочный зазор препятствует разрушению конструкции при тепловом расширении и составляет не более 1 мм.
Максимальная жесткость сэндвич-панелей обеспечивается за счет специальной конструкции, когда края металлических листов уходят в пену, и микропрофиля глубиной 1,5 мм. При стыковке панелей по металлическому листу образуется треугольный паз, который фиксирует герметик. Коническая форма металлической обкладки замка направляет сэндвич-панели при стыковке.

Варианты покрытия:

Оцинкованная сталь

Оцинкованная сталь с полиэфирным покрытием

PVDF или ПВДФ

AISI 304

AISI 430

Другие покрытия

Оцинкованная сталь

Используется в местах прилегания сэндвич-панелей к стене, для других скрытых плоскостей, которые не вступают в контакт с моющими веществами.

Подробнее о покрытиях

Более 80% холодильных складов строятся именно с таким металлом, который покрыт полиэфирной краской. Вы можете выбрать нужный вам цвет по шкале RAL.

Подробнее о покрытиях

Сталь со специальным покрытием для сельскохозяйственных зданий. Хорошая стойкость к коррозии, высокая стойкость к ультрафиолетовому излучению: RUV 4, RC 4

Подробнее о покрытиях

Нержавеющая сталь для цехов мясоперерабатывающих предприятий, убоя, разделки мяса, для холодильных камер хранения фруктов, фармацевтических предприятий.

Подробнее о покрытиях
