Чистые помещения

  • Толщина и покрытие сэндвич-панелей
    в зависимости от условий эксплуатации
  • Наполнитель сэндвич-панелей
    PIR Premier / PUR Classic

Описание

Чистое помещение — это комната или несколько комнат с контролируемой средой, в том числе с поддержанием необходимой температуры. В медицине чистые помещения выполняют две основные функции: снижают вероятность инфицирования пациентов и подавляют развитие осложнений после хирургических и иных вмешательств. Чистые помещения строятся в случае возникновения эпидемиологических ситуаций, распространения вирусов, необходимости оперативного развертывания больничных комплексов, полевых госпиталей. Одной из разновидностей чистых комнат является тамбур-шлюз для прохода медицинского персонала.

«ПрофХолод» с 2005 года производит сэндвич-панели для монтажа чистых помещений в фармацевтических, медицинских отраслях, для производителей продуктов питания и электроники. Сэндвич-панели производятся на двух непрерывных автоматических итальянских линиях в г. Щелково Московской области.


Преимущества

  • Гарантированное поддержание заданной температуры в помещении из сэндвич-панелей «ПрофХолода»Из сэндвич-панелей с пенополиуретаном строятся в том числе морозильные камеры, температура в которых не должна подниматься выше -35С. Отсутствие мостов холода обеспечивает самый глубокий стыковочный замок на рынке типа «шип-паз» — 20 мм

  • Качество
    Продукция «ПрофХолода» используется в 27 странах мира, сэндвич-панели c PIR Premier маркируются знаком СЕ и производятся в соответствии с европейским сертификатом EN 14509. «ПрофХолод» производит более 3 млн кв. м сэндвич-панелей в год: каждая третья панель с пенополиуретаном и каждая десятая сэндвич-панель с любым наполнителем, произведенные в России, созданы в «ПрофХолоде»

  • Бесплатные консультации Технические специалисты «ПрофХолода» бесплатно проконсультируют вас по всем вопросам, связанным со строительством чистых комнат, до, во время и после реализации проекта

Сроки производства

Две непрерывные линии по производству сэндвич-панелей с наполнителем из огнестойкого пенополиизоцианурата PIR Premier мощностью до 6 000 000 квадратных метров сэндвич-панелей в год позволяют максимально точно спрогнозировать сроки поставки продукции для строительства ваших объектов: складов, холодильных камер, промышленных, сельскохозяйственных зданий. Ваши сэндвич-панели будут готовы в течение 2 недель с момента оформления заказа.

Для доставки по Москве и Московской области — организуем перевозку за один день с момента готовности заказа.

Для доставки по другим регионам — организуем перевозку за два дня с момента готовности заказа.

Надо привезти продукцию в другую страну? Организуем перевозку за 3-4 дня с момента готовности заказа.

Цены

product-cost-img

Виды покрытий, которые используются при производстве сэндвич-панелей:

  • RAL – оцинкованная сталь с полиэфирным покрытием, цвет по умолчанию RAL 9003, возможно исполнение в других цветах. Для универсального использования. RUV 2, RC 2;
  • Zn – оцинкованная сталь без полиэфирного покрытия. Для универсального использования;
  • AISI 304 – нержавеющая сталь для пищевых производств;
  • AISI 430 – нержавеющая сталь для непищевых производств;
  • PVDF – сталь со специальным покрытием для сельскохозяйственных зданий. RUV 4, RC 4;
  • PU - сталь с полиуретановым покрытием;
  • Food safe – сталь со специальным покрытием для мясных, рыбных, молочных, сырных и других пищевых производств, помещений с постоянной влажностью. RUV 4, RC 5.
Подробнее о свойствах разных покрытий

Наименование показателя Значение
Тип наполнителя PIR Premier
Плотность (40 ± 2) кг/м3
Толщина панелей, мм 40 50 60 80 100 120 140 150 160 180 200
Вес, кг/м2 8,5-9,5 8,9-9,9 9,7-10,7 10,4-11,6 11,2-12,4 11,9-13,2 12,7-14,1 13,1-14,5 13,5-14,9 14,2-15,8 15-16,6
Максимальная длина 16 000 мм
Ширина 1 200 мм
Рабочая ширина 1 185 мм
Толщина металла ≥ 0,45 мм
Поверхность металла профилированная / гладкая
Стандартное исполнение RAL 9003/Zn (некрашеный оцинкованный лист)
Коэффициент теплопроводности 0,022 Вт/мK
Коэффициент термического сопротивления 1,90 2,38 2,86 3,81 4,76 5,71 6,67 7,14 7,62 8,57 9,52
Влагопоглощение за 24 часа при относительной влажности воздуха 96% 12,5%
Водопоглощение за 24 часа при полном погружении, % от объема 2,5%
Звукоизоляция 25 дБ
Показатель Изделие 40 мм 60 мм 80-120 мм 150-200 мм
Предел огнестойкости Стеновые PUR-панели EI 15
Стеновые PIR-панели EI 15 EI 30 EI 45
Кровельные PIR-панели RE 15 RE 15 RE 30 RE 30
Группа горючести Стеновые PIR-панели Г2
Группа воспламеняемости В1
Дымообразующая способность Д3
Группа по токсичности продуктов горения Т2
Группа по распространению пламени по поверхности РП1
Допустимые значения равномерно распределенной нагрузки для строительных панелей «ПрофХолод» с закрепленными концами
Толщина панели, мм Допустимая нагрузка (нетто), кгс/м2 Схема нагружения (допустимый прогиб L/200)
Длина панели, м
2 3 4 5 6
40 141 82 52 33 21 shema
50 183 109 71 48 33
60 224 136 91 63 44
80 307 191 131 94 69
100 390 246 171 125 94
120 473 301 212 157 120
150 598 383 273 206 160
180 723 466 335 254 199
200 806 521 376 287 226
Допустимые значения равномерно распределенной нагрузки для строительных панелей «ПрофХолод» со свободными концами
Толщина панели, мм Допустимая нагрузка (нетто), кгс/м2 Схема нагружения (допустимый прогиб L/200)
Длина панели, м
2 3 4 5 6
40 106 47 21 8 2 shema
50 144 68 34 16 7
60 183 91 48 26 13
80 263 139 79 46 27
100 344 189 113 69 43
120 426 241 148 94 61
150 549 320 202 133 90
180 673 399 259 175 121
200 755 453 297 204 143
Допустимые значения локализованной в центре нагрузки для строительных панелей «ПрофХолод» с закрепленными концами
Толщина панели, мм Допустимая нагрузка (нетто), кгс/м2 Схема нагружения (допустимый прогиб L/200)
Длина панели, м
2 3 4 5 6
40 167 146 123 100 78 shema
50 216 194 170 145 119
60 265 242 215 186 158
80 363 339 309 278 245
100 462 436 405 371 335
120 560 534 502 466 427
150 708 680 647 608 567
180 856 827 792 752 708
200 954 925 890 848 803
Допустимые значения локализованной в центре нагрузки для строительных панелей «ПрофХолод» со свободными концами
Толщина панели, мм Допустимая нагрузка (нетто), кгс/м2 Схема нагружения (допустимый прогиб L/200)
Длина панели, м
2 3 4 5 6
40 133 91 56 29 7 shema
50 180 132 91 56 29
60 227 175 127 86 53
80 323 264 206 154 110
100 420 356 289 228 174
120 517 449 376 306 243
150 663 591 511 430 355
180 810 735 648 559 474
200 908 831 741 647 555
Величина прогиба потолочных панелей под собственным весом при одинаковых температурах обшивок
Толщина панели, мм Величина прогиба в центре, мм Масса панели, кг
Длина пролета панели 6 м
Концы закреплены Концы свободны
60 5,8 13,6 75,7
80 4,3 8,9 81,3
100 3,4 6,6 87
120 2,9 5,3 92,7
140 2,6 4,4 98,4
150 2,4 4 101,3
160 2,3 3,8 104,1
180 2,1 3,4 109,8
200 2 3 115,5

Если вам необходимо построить чистое помещение или чистую комнату для

  • больниц, госпиталей или других медицинских учреждений
  • производства лекарственных препаратов
  • производства продуктов питания
  • разработок в сфере микроэлектроники

вам понадобятся сэндвич-панели и холодильные двери.

Комплектация чистых комнат «ПрофХолода»:

  • сэндвич-панели для стен, потолков, пола
  • усиление из алюминиевых листов «Квинтет» для сэндвич-панелей для пола
  • фасонные элементы для соединения сэндвич-панелей
  • холодильные двери
  • технологические двери
  • ПВХ-завесы
  • пандусы
  • расходные материалы: саморезы, герметик, монтажная пена

Кастомизированный бленд PIR Premier c 2016 года гарантирует качество сэндвич-панелей «ПрофХолода» и «PIR Плиты»®: теплопроводность и физико-механические характеристики. Потому что он создан для использования именно на установленных в «ПрофХолоде» автоматических линиях по производству сэндвич-панелей. Большинство производителей в России и во всем мире используют универсальные решения от ограниченного круга производителей сырьевых систем.


Система PIR Premier — самая продаваемая система в России. Система сертифицирована по европейскому стандарту EN14509, все сэндвич-панели «ПрофХолода» на этой системе обладают знаком СЕ.


Сэндвич-панели c PIR Premier демонстрируют сопротивление более 203 кПа при испытаниях прочности на сжатие при 10% деформации и более 160 кПа на разрыв при плотности 40 кг/м3.


Чтобы гарантировать качество утеплителя, все компоненты PIR Premier проходят входной контроль в Научно-исследовательском центре «ПрофХолода». Критерием отбора служат плотность, вязкость и другие химические показатели, — всего около 36 параметров. Это позволяет добиться высоких физико-механических свойств пены, улучшенных показателей растекаемости и низкого коэффициента теплопроводности. Также проводятся испытания по водопоглощению, стабильности размеров и потере массы в соответствии с ГОСТом на ячеистые пластмассы.


Для внедрения стабильной рецептуры на линии технологи «ПрофХолода» провели более 100 испытаний: попробовали около 9 различных катализаторов от 5 поставщиков со всего мира, чтобы подобрать оптимальное соотношение рецептуры, давления компонентов и скорости движения пресса на автоматизированных линиях «ПрофХолода».


Чтобы гарантировать качество каждого квадратного метра в процессе производства, Научно-исследовательский центр компании в онлайн-режиме контролирует состав и характеристики сэндвич-панелей с помощью мониторинга более 15 показателей с линии.



Чтобы контролировать свойства PIR Premier на молекулярном уровне, в начале 2020 года «ПрофХолод» установил на производстве самую современную в мире установку по производству сложных полиэфиров от немецкой компании H&S.


Потому что «ПрофХолод» верит, что именно здесь, в России, можно производить наукоемкие продукты, чтобы экономить партнерам и клиентам энергию и деньги.

Замки фиксации

img-lock-1
Одинарный шип-паз при толщине
40-60 мм
img-lock-2
Двойной шип-паз при толщине
80-150 мм

Посмотрите, как устроено наше производство сэндвич-панелей с PIR Premier

Перейти

Допустимые значения равномерно распределенной нагрузки для строительных панелей «ПрофХолод» с закрепленными концами
Толщина панели, мм Допустимая нагрузка (нетто), кгс/м2 Схема нагружения (допустимый прогиб L/200)
Длина панели, м
2 3 4 5 6
40 141 82 52 33 21 shema
50 183 109 71 48 33
60 224 136 91 63 44
80 307 191 131 94 69
100 390 246 171 125 94
120 473 301 212 157 120
150 598 383 273 206 160
180 723 466 335 254 199
200 806 521 376 287 226
Допустимые значения равномерно распределенной нагрузки для строительных панелей «ПрофХолод» со свободными концами
Толщина панели, мм Допустимая нагрузка (нетто), кгс/м2 Схема нагружения (допустимый прогиб L/200)
Длина панели, м
2 3 4 5 6
40 106 47 21 8 2 shema
50 144 68 34 16 7
60 183 91 48 26 13
80 263 139 79 46 27
100 344 189 113 69 43
120 426 241 148 94 61
150 549 320 202 133 90
180 673 399 259 175 121
200 755 453 297 204 143
Допустимые значения локализованной в центре нагрузки для строительных панелей «ПрофХолод» с закрепленными концами
Толщина панели, мм Допустимая нагрузка (нетто), кгс/м2 Схема нагружения (допустимый прогиб L/200)
Длина панели, м
2 3 4 5 6
40 167 146 123 100 78 shema
50 216 194 170 145 119
60 265 242 215 186 158
80 363 339 309 278 245
100 462 436 405 371 335
120 560 534 502 466 427
150 708 680 647 608 567
180 856 827 792 752 708
200 954 925 890 848 803
Допустимые значения локализованной в центре нагрузки для строительных панелей «ПрофХолод» со свободными концами
Толщина панели, мм Допустимая нагрузка (нетто), кгс/м2 Схема нагружения (допустимый прогиб L/200)
Длина панели, м
2 3 4 5 6
40 133 91 56 29 7 shema
50 180 132 91 56 29
60 227 175 127 86 53
80 323 264 206 154 110
100 420 356 289 228 174
120 517 449 376 306 243
150 663 591 511 430 355
180 810 735 648 559 474
200 908 831 741 647 555
Величина прогиба потолочных панелей под собственным весом при одинаковых температурах обшивок
Толщина панели, мм Величина прогиба в центре, мм Масса панели, кг
Длина пролета панели 6 м
Концы закреплены Концы свободны
60 5,8 13,6 75,7
80 4,3 8,9 81,3
100 3,4 6,6 87
120 2,9 5,3 92,7
140 2,6 4,4 98,4
150 2,4 4 101,3
160 2,3 3,8 104,1
180 2,1 3,4 109,8
200 2 3 115,5

Плюсы замка сэндвич-панелей «ПрофХолод»

  • Глубина стыковки по пене составляет 20 мм. Замок «ПрофХолод» — самый глубокий среди российских аналогов, имеет самую большую длину стыка, обеспечивает минимальные тепловые потери соединения.

  • Стыковочные зазоры не более 0,5 мм минимизируют тепловые потери конструкции и расход монтажных материалов. Внешний стыковочный зазор препятствует разрушению конструкции при тепловом расширении и составляет не более 1 мм.

  • Максимальная жесткость сэндвич-панелей обеспечивается за счет специальной конструкции, когда края металлических листов уходят в пену, и микропрофиля глубиной 1,5 мм. При стыковке панелей по металлическому листу образуется треугольный паз, который фиксирует герметик. Коническая форма металлической обкладки замка направляет сэндвич-панели при стыковке.

Варианты покрытия:

Оцинкованная сталь
Оцинкованная сталь с полиэфирным покрытием
PVDF или ПВДФ
AISI 304
AISI 430
Другие покрытия

Используется в местах прилегания сэндвич-панелей к стене, для других скрытых плоскостей, которые не вступают в контакт с моющими веществами.

Подробнее о покрытиях

Более 80% холодильных складов строятся именно с таким металлом, который покрыт полиэфирной краской. Вы можете выбрать нужный вам цвет по шкале RAL.

Подробнее о покрытиях

Сталь со специальным покрытием для сельскохозяйственных зданий. Хорошая стойкость к коррозии, высокая стойкость к ультрафиолетовому излучению: RUV 4, RC 4

Подробнее о покрытиях

Нержавеющая сталь для цехов мясоперерабатывающих предприятий, убоя, разделки мяса, для холодильных камер хранения фруктов, фармацевтических предприятий.

Подробнее о покрытиях

Нержавеющая сталь для непищевых производств: технологические помещения продуктовых складов, непищевые склады с агрессивной химической обработкой.

Подробнее о покрытиях

Вы можете заказать в «ПрофХолоде» любые другие нужные вам покрытия для сэндвич-панелей.

Подробнее о покрытиях


Профилирование
поверхности

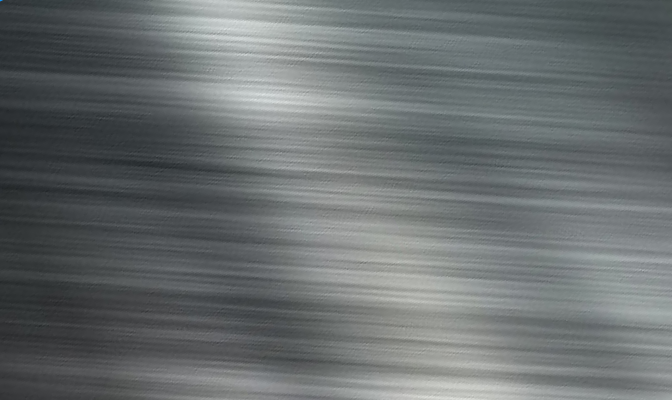

Гладкая

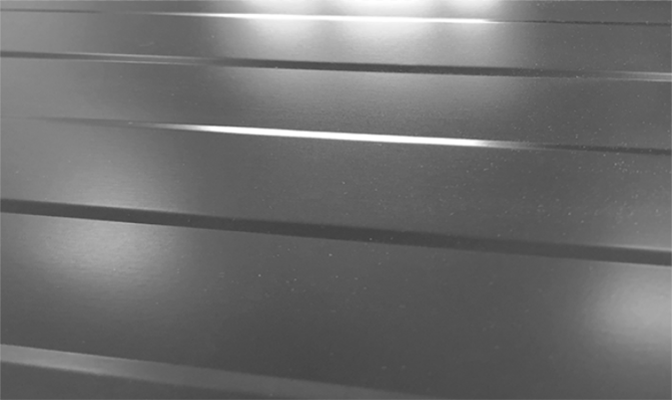

Профилированная
