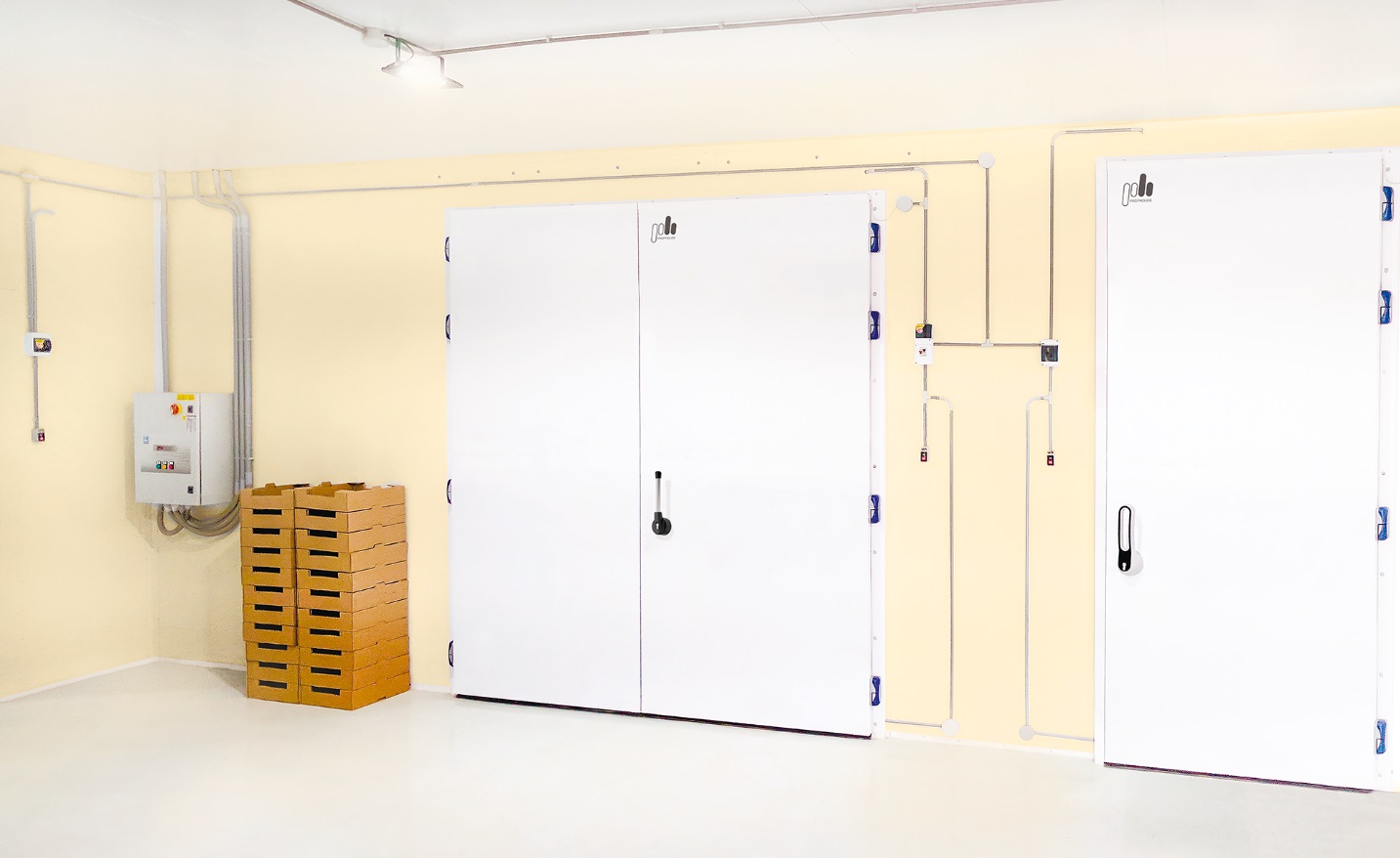

Распашные двустворчатые холодильные двери

Распашные двустворчатые холодильные двери
Распашные двустворчатые холодильные двери
Распашные двустворчатые холодильные двери

Маркировка дверей двустворчатой серии:

РДД — распашная двустворчатая дверь

Характеристики:
  • Толщина панелей: 80, 100, 120 мм
  • Наполнитель: ППУ PUR Classic концерна Dow Chemical
  • Высота проема: до 5000 мм
  • Ширина проема: до 3000 мм
Описание

Назначение двери

Распашные двустворчатые двери используются при ширине дверного проема более 1400 мм. Такие проемы используются в холодильных камерах, рассчитанных на хранение и заморозку крупногабаритной продукции. При одной открытой одной створке распашные двустворчатые двери могут использоваться как обычная распашная дверь, а при открытых двух створках РДД позволяют перевозить габаритные грузы на тележках. Распашные двустворчатые двери применяются на следующих объектах:

  • Промышленные средне- и низкотемпературные холодильные камеры
  • Холодильные склады любого типа
  • Помещения, требующие поддержания повышенной температуры
  • В условиях влажности 80% и температуры от -35…+45°С с небольшой продолжительностью влажности
  • Помещения для хранения габаритной тары и продукции
  • Помещения с высокой проходимостью
  • Помещения, где грузы переносят вручную или перевозят с помощью тележек
  • В местах отсутствия пыли, песка, и прочих сыпучих материалов

Варианты исполнения холодильной двустворчатой двери

Двустворчатые холодильные двери с порогом / без порога

В решениях без порога на полотно двери снизу прикрепляется уплотнитель 15948 EPDM. К беспороговой камере низкотемпературного и шокового режима рекомендуется добавлять опцию — утепленный порог из нержавеющей стали.

Холодильная камера
РДД с порогом
Холодильная камера
РДД без порога

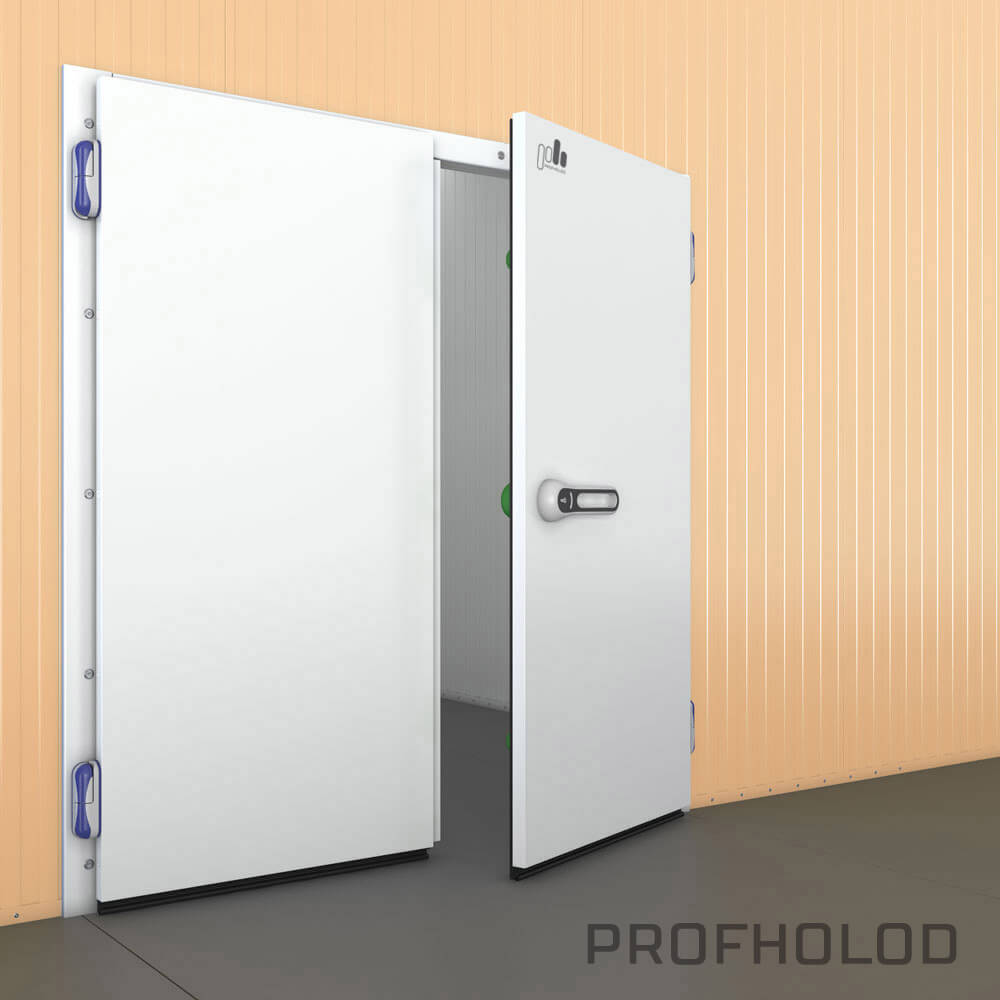

Двустворчатая холодильная дверь с левой или правой створкой открывания. По умолчанию открывающаяся створка — правая.

Обе створки могут иметь разную ширину полотна и выполняться по индивидуальному проекту заказчика при условии, что минимальная ширина створки не меньше 550 мм. Стандартные створки производятся одинаковыми по ширине.

Холодильные двери средне и низкотемпературного исполнения (см. пункт - температурный режим)

Размеры двери

Толщина дверного полотна: 80, 100, 120 мм.
Высота светового проема: до 2400 мм в стандартной и до 3000 мм в серии R c замками и петлями немецкой компании «Райбах» (Rahrbach).
Ширина светового проема: до 2400 мм в стандартной серии и до 5000 мм в серии R.

Ниже в таблице приведены размеры двустворчатых дверей стандартной серии.

Тип двери Ширина
проема
Высота
проема
Ширина
полотна
Высота полотна
С порогом Без порога
РДД 1200 1900 ХХ 1200 1900 1300 2000 1915
РДД 1200 2000 ХХ 1200 2000 1300 2100 2015
РДД 1200 2100 ХХ 1200 2100 1300 2200 2115
РДД 1200 2200 ХХ 1200 2200 1300 2300 2215
РДД 1200 2300 ХХ 1200 2300 1300 2400 2315
РДД 1200 2400 ХХ 1200 2400 1300 2500 2415
РДД 1400 1800 ХХ 1400 1800 1500 1900 1815
РДД 1400 1900 ХХ 1400 1900 1500 2000 1915
РДД 1400 2000 ХХ 1400 2000 1500 2100 2015
РДД 1400 2100 ХХ 1400 2100 1500 2200 2115
РДД 1400 2200 ХХ 1400 2200 1500 2300 2215
РДД 1400 2300 ХХ 1400 2300 1500 2400 2315
РДД 1400 2400 ХХ 1400 2400 1500 2500 2415
РДД 1600 1800 ХХ 1600 1800 1700 1900 1815
РДД 1600 1900 ХХ 1600 1900 1700 2000 1915
РДД 1600 2000 ХХ 1600 2000 1700 2100 2015
РДД 1600 2100 ХХ 1600 2100 1700 2200 2115
РДД 1600 2200 ХХ 1600 2200 1700 2300 2215
РДД 1600 2300 ХХ 1600 2300 1700 2400 2315
РДД 1600 2400 ХХ 1600 2400 1700 2500 2415
РДД 1800 1800 ХХ 1800 1900 1900 2000 1915
РДД 1800 1900 ХХ 1800 1900 1900 2000 1915
РДД 1800 2000 ХХ 1800 2000 1900 2100 2015
РДД 1800 2100 ХХ 1800 2100 1900 2200 2115
РДД 1800 2200 ХХ 1800 2200 1900 2300 2215
РДД 1800 2300 ХХ 1800 2300 1900 2400 2315
РДД 1800 2400 ХХ 1800 2400 1900 2500 2415
РДД 2000 1800 ХХ 2000 1800 2100 1900 1815
РДД 2000 1900 ХХ 2000 1900 2100 2000 1915
РДД 2000 2000 ХХ 2000 2000 2100 2100 2015
РДД 2000 2100 ХХ 2000 2100 2100 2200 2115
РДД 2000 2200 ХХ 2000 2200 2100 2300 2215
РДД 2000 2300 ХХ 2000 2300 2100 2400 2315
РДД 2000 2400 ХХ 2000 2400 2100 2500 2415
РДД 2200 1800 ХХ 2200 1800 2300 1900 1815
РДД 2200 1900 ХХ 2200 1900 2300 2000 1915
РДД 2200 2000 ХХ 2200 2000 2300 2100 2015
РДД 2200 2100 ХХ 2200 2100 2300 2200 2115
РДД 2200 2200 ХХ 2200 2200 2300 2300 2215
РДД 2200 2300 ХХ 2200 2300 2300 2400 2315
РДД 2200 2400 ХХ 2200 2400 2300 2500 2415
РДД 2400 1800 ХХ 2400 1800 2500 1900 1815
РДД 2400 1900 ХХ 2400 1900 2500 2000 1915
РДД 2400 2000 ХХ 2400 2000 2500 2100 2015
РДД 2400 2100 ХХ 2400 2100 2500 2200 2115
РДД 2400 2200 ХХ 2400 2200 2500 2300 2215
РДД 2400 2300 ХХ 2400 2300 2500 2400 2315
РДД 2400 2400 ХХ 2400 2400 2500 2500 2415
Посмотреть таблицу целиком

Температурный режим

Для холодильных камер с температурным режимом до 0˚C (среднетемпературный) можно использовать дверь без дополнительных обогревателей (ПЭН). Рекомендуемая толщина полотна двери – 80 мм.

Для морозильных камер с температурным режимом от 0˚C до -20˚C рекомендуется использовать двери с толщиной полотна 100 мм, дополнительные обогревающие приспособления (ПЭН) для обогрева рамы. Для обогрева беспороговых дверей используется опция — утепленный порог из нержавеющей стали. В низкотемпературных камерах дополнительный ПЭН вставляется также в уплотнитель основной створки.

Для камер шоковой заморозки с температурным режимом от -20˚C до -35˚C толщина дверей должна быть более 100 мм. Дверь необходимо оборудовать ПЭНом обогрева металлической рамы и желательно ПЭНом уплотнителя двери. В беспороговых дверях в пол устанавливается утепленный порог из нержавеющей стали.

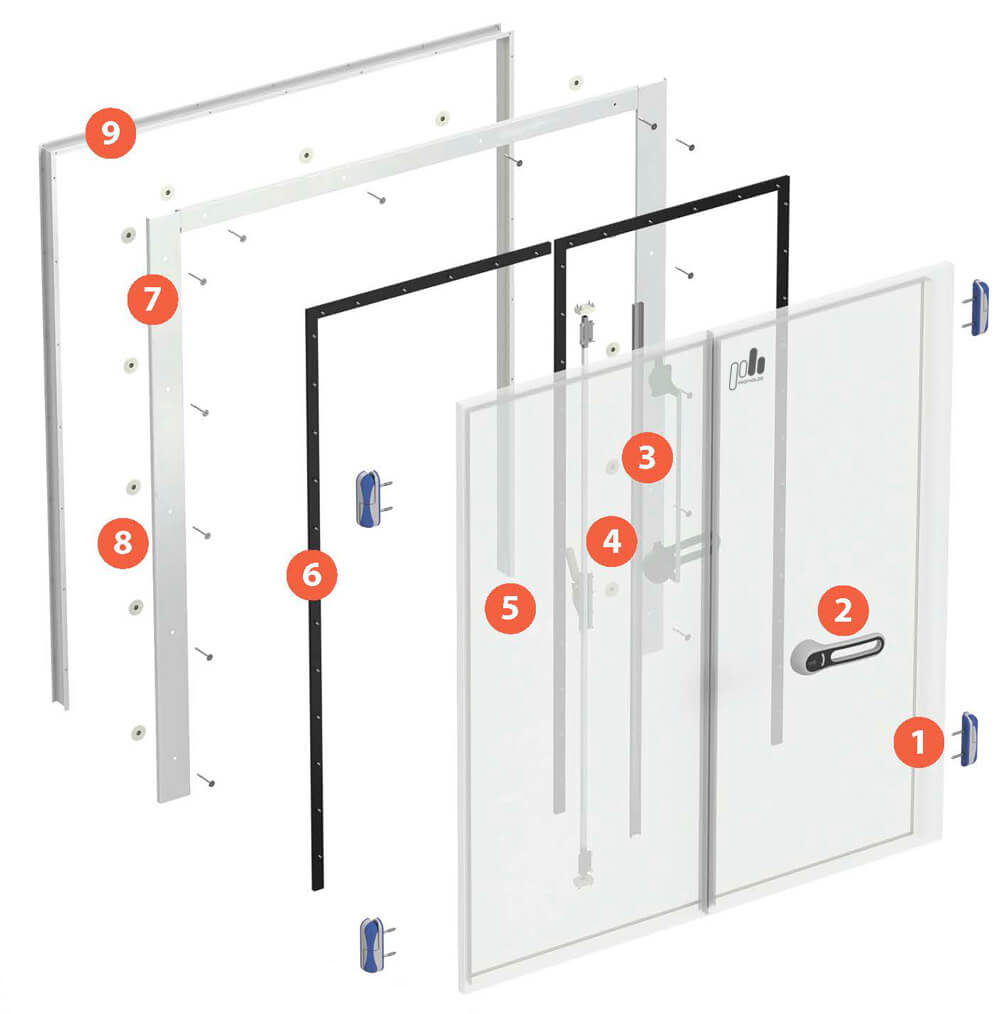

Конструкция двери

  1. Обрамление дверного проема, толщина 0,5 мм, RAL 9003 (доп. опция);
  2. Дверная рама металлическая толщиной 2 мм с порошковым покрытием шагрень RAL 9003;
  3. Двухконтурный резиновый уплотнитель по периметру дверного полотна;
  4. Дверное полотно, стальной лист толщиной 0.5 мм, RAL 9003;
  5. Внутренняя ручка замка Rahrbach 7501;
  6. Дополнительный запор замка Rahrbach;
  7. Внешняя ручка замка Rahrbach 7501;
  8. Петли Rahrbach 7514;
  9. Шпингалет;

Дверное полотно

Дверное полотно, включая торцы панели, изготовлено из стального листа толщиной 0,5 мм, что (в отличие от торцевых пластиковых профилей) позволяет выдерживать механические удары и нагрузки. В качестве наполнителя используется жесткий пенополиуретан производства R&D центра Профхолод. Плотность пены до 50 кг/м3.

Варианты исполнения покрытия:

  • Оцинкованная сталь, окрашенная полимерной краской белого цвета (RAL 9003). По желанию заказчика возможно исполнение в любом другом цвете согласно каталогу цветов RAL;
  • Неокрашенная оцинкованная сталь;
  • Нержавеющая сталь Aisi 430 (для непищевых продуктов);
  • Нержавеющая сталь Aisi 304 (для пищевых продуктов);
  • Сталь с органическим покрытием для применения в с сельскохозяйственных объектах Granit Farm;
  • Пищевая сталь с ламинированным покрытием Food Safe.

Защиту дверного полотна от повреждений обеспечивает специальная полиэтиленовая пленка толщиной 50 мкм, которая свободно удаляется после монтажа.

Уплотнитель

Уплотнители для дверей представляют собой ленточные герметизирующие прокладки из пористой резины EPDM (на основе этиленпропилендиеновых мономеров) с нанесенным слоем липкого армированного клея, защищенного протекторной бумагой.

Дверная рама

Стандартная накладная рама изготавливается из листовой холоднокатаный стали толщиной 2 мм и красится порошковой эмалевой краской в белый цвет (RAL 9003). Так же мы предлагаем возможность изготовления рамы из нержавеющей стали AISI 304 или AISI 430. Монтируется рама к наружной стене дверного проёма с помощью крепёжного набора, который входит в комплект двери.

Размеры металлической рамы зависят от размеров светового проёма:

  • Ширина рамы = ширина светового проёма + 240 мм
  • Высота рамы = высота светового проёма + 120 + высота порога

Фурнитура

«ПрофХолод» предлагает два варианта фурнитуры для распашных двустворчатых дверей.

Двери стандартной серии:

Петли MTH (Италия), замок MTH (Италия). Внутренняя створка фиксируется шпингалетами из гальванизированного металла.

Двери серии R:

Замок немецкой компании «Райбах» (Rahrbach) устанавливается на холодильные и морозильные двери до 5 метров высотой за счет дополнительной точки закрывания.

Неподвижная створка двери закрывается специальной ручкой немецкого производителя «Стюв» (Stuv). При повороте рычага дверь фиксируется одновременно двумя металлическими стержнями вверх и вниз, что делает закрывание простым и удобным.

Механизмы фурнитуры выполнены из металла и закрыты пластиковым корпусом. Рычажный тип ручки износоустойчив, продлевает срок эксплуатации конструкции.

На двери высотой более 2350 мм устанавливаются дополнительные запоры, которые обеспечивают равномерный прижим.

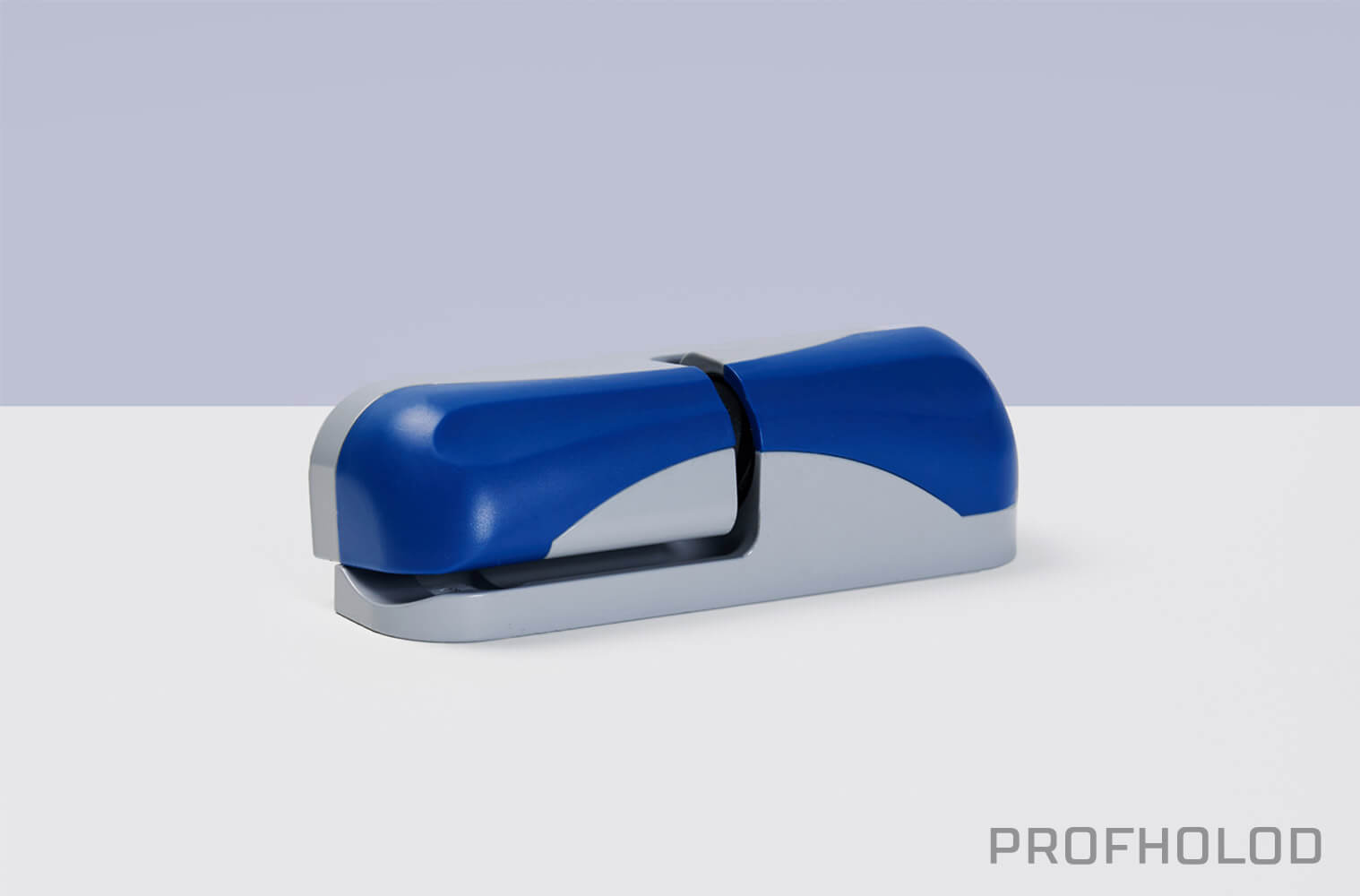

1. Петля «Rahrbach» для РДД R
предназначена для навеса дверного полотна распашных дверей на раму (проем). Положение полотна регулируется в трех направлениях (3D). Корпус петли выполнен из металла. Петля обеспечивает подъем полотна при открывании для предотвращения протирания нижнего уплотнителя об пол.

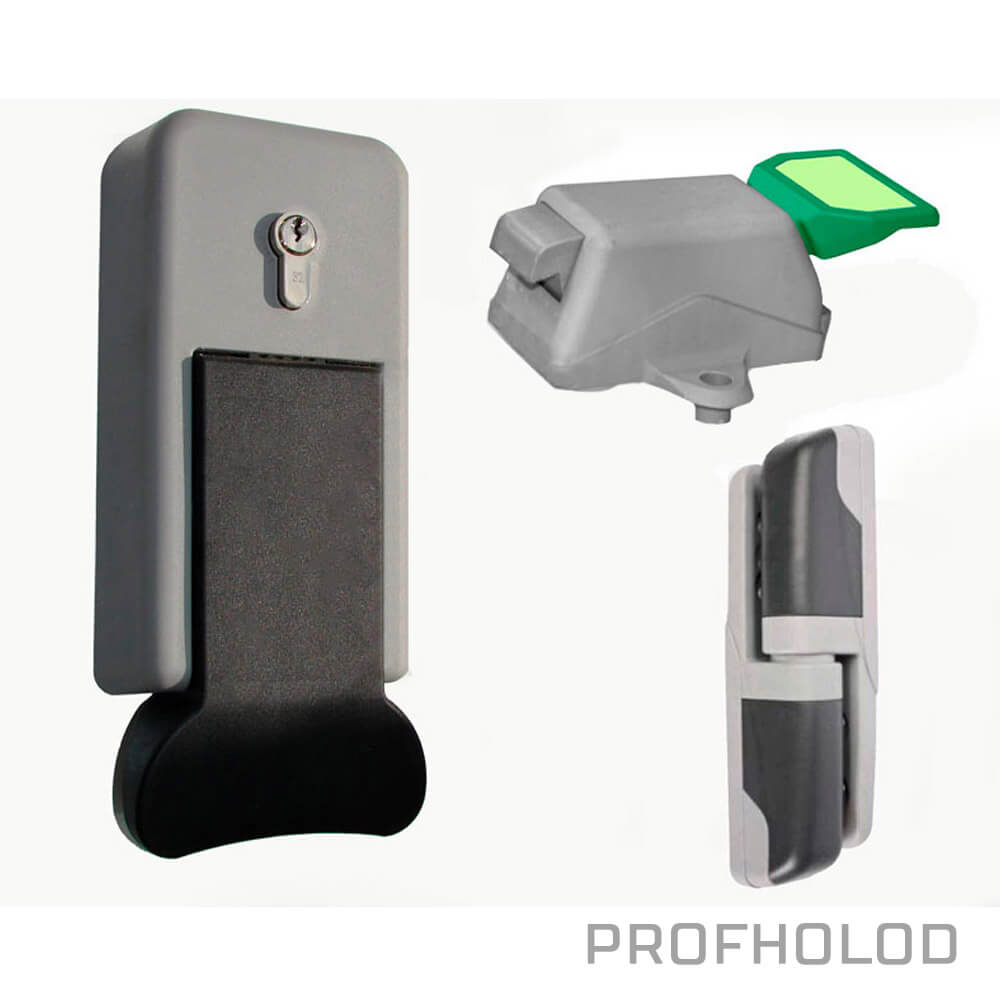

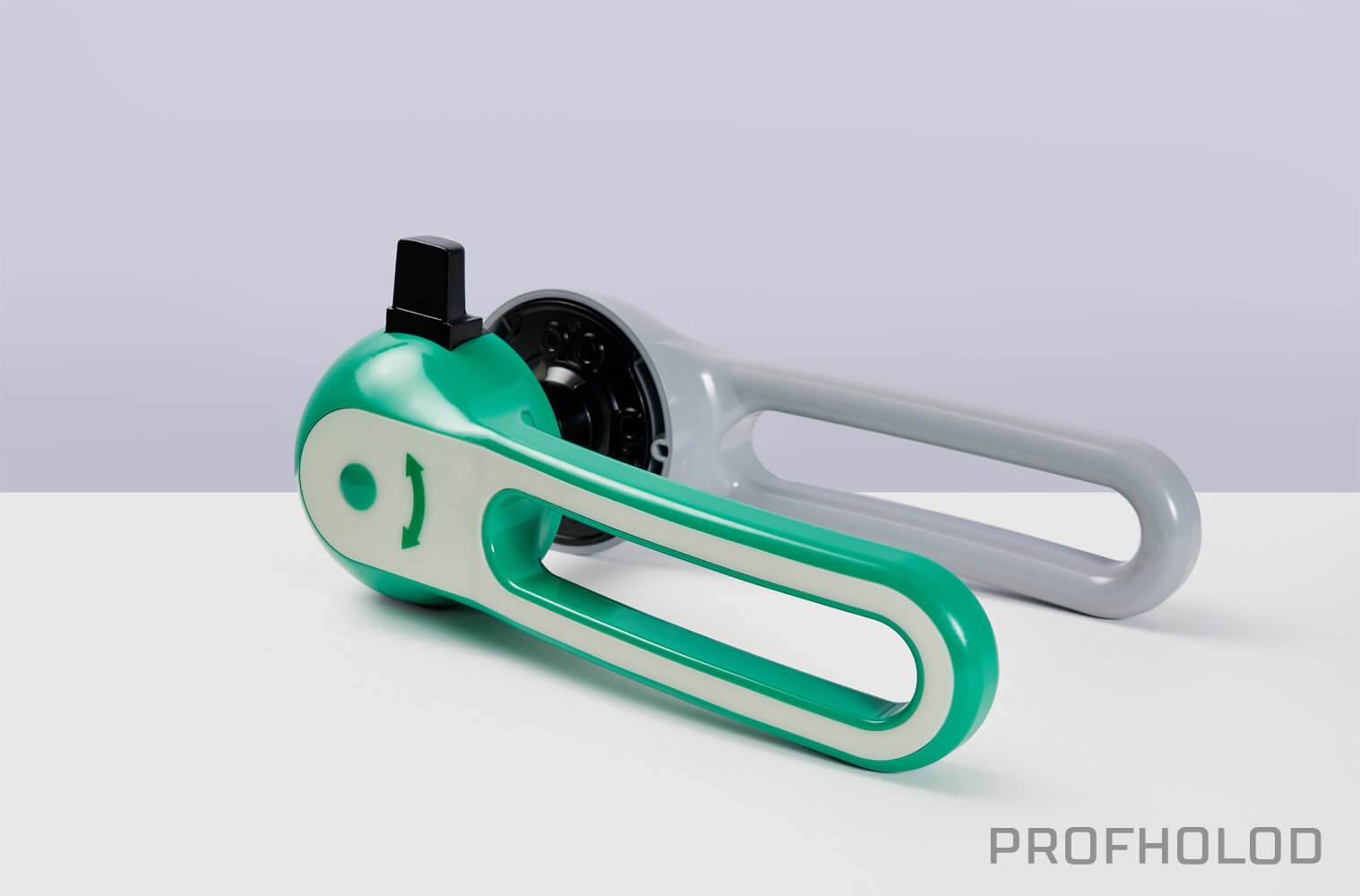

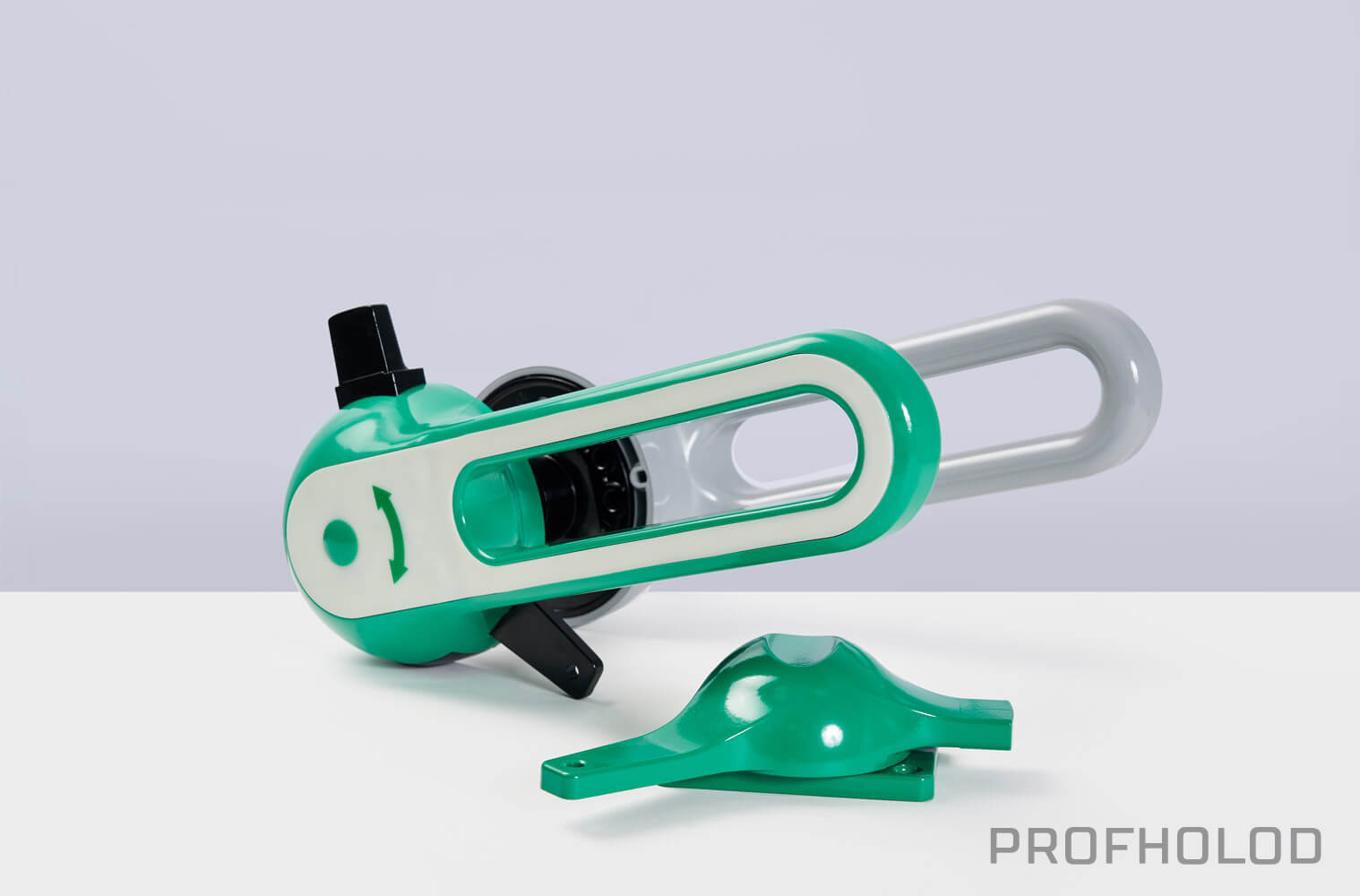

2. Комплект ручек/рычага с замком и ответной частью «Rahrbach»
состоит из внешней и внутренней ручки. Замок «Райбах» изготовлен из морозоустойчивых композитных материалов. В соответствии с европейскими требованиями безопасности замок оборудован антиблокировочным устройством, которое позволяет открыть дверь изнутри при случайном запирании. Механизм ручки выполнен из металла и закрыт пластиковым корпусом. Ручка устанавливается на дверях толщиной 80, 100 и 120 мм.

3. Дополнительный запор «Rahrbach»
применяется в качестве дополнительной точки закрывания для равномерного прижима полотна двери. Устанавливается на дверях высотой от 2350 мм на расстоянии 1000 мм от внутренней ручки или рычага.

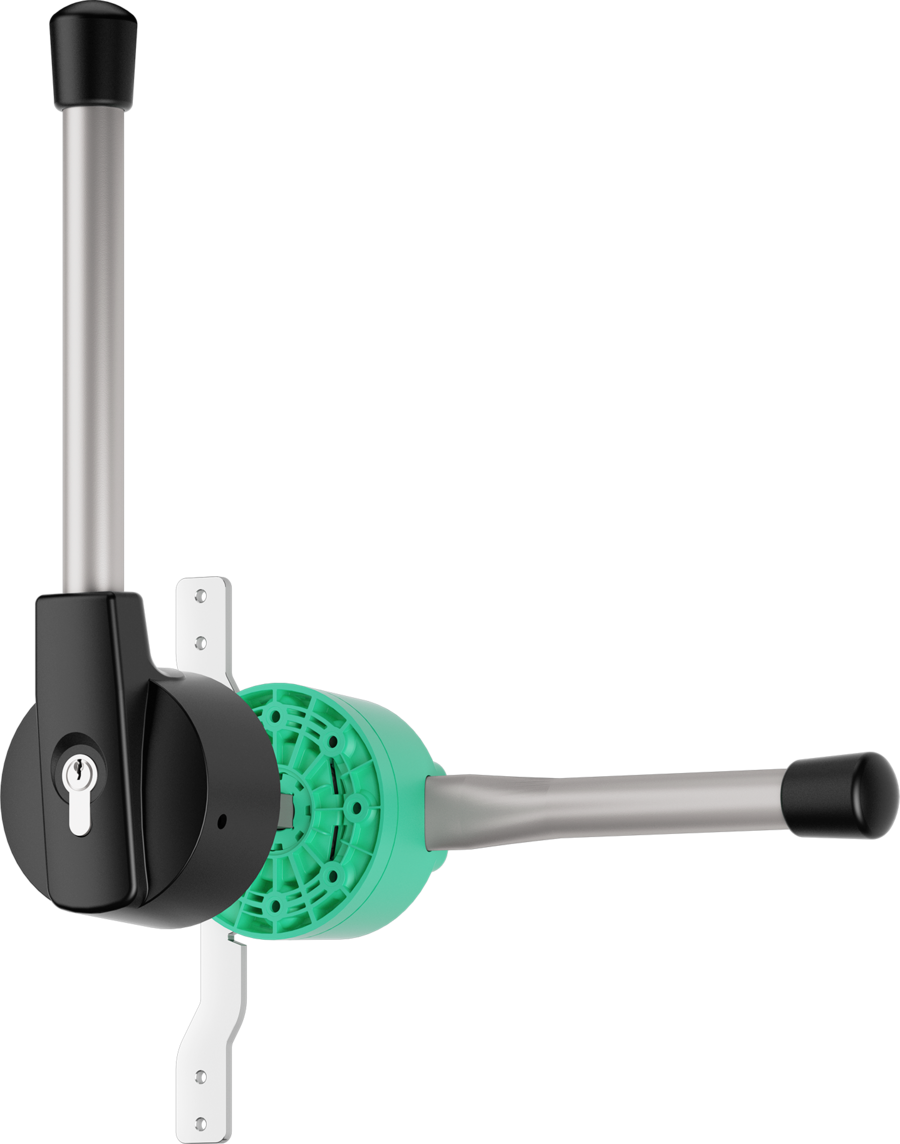

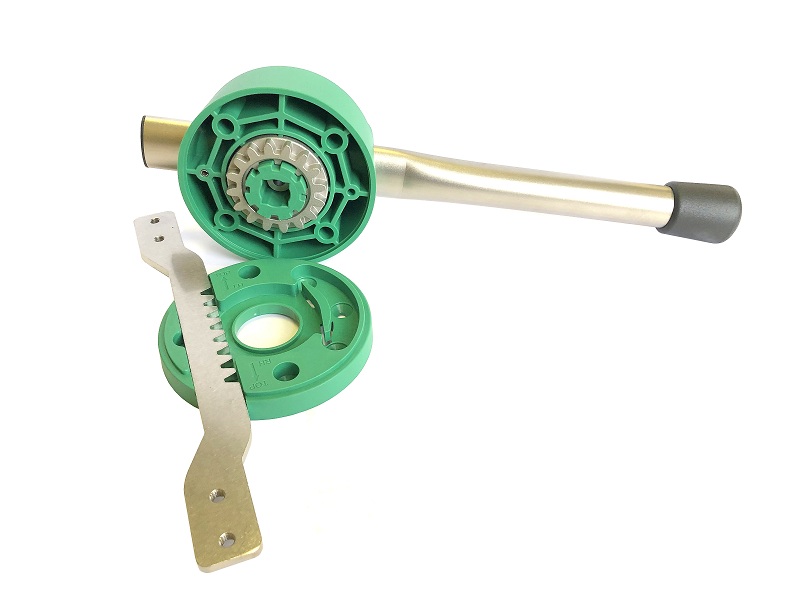

4. Комплект ручки «Стюв» для вспомогательной створки
состоит из ручки и стержней с нержавеющими наконечниками и предназначен для фиксации неподвижной створки двустворчатых дверей. Входит в базовую комплектацию РДД R.

5. Дверное полотно
в стандартной комплектации полотно двери изготовлено из оцинкованного стального листа толщиной 0,5 мм с многослойной защитой из антикоррозийного покрытия, грунтовки и защитно-декоративного слоя полиэфирной краски белого цвета RAL 9003. Толщина покрытия — 25 мкм. Теплоизоляция обеспечивается за счет наполнителя дверей: высококачественного жесткого пенополиуретана (PUR) плотностью до 50 кг/м3.

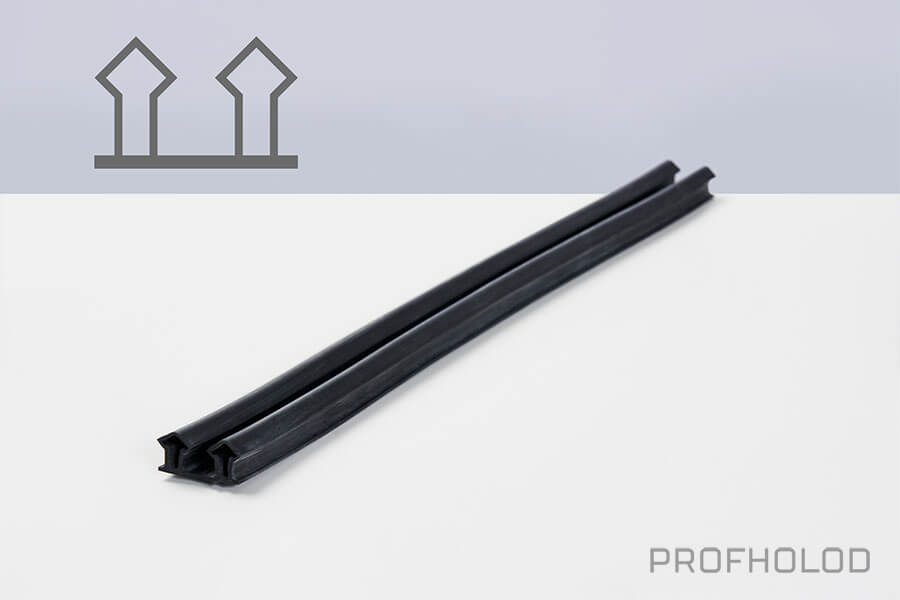

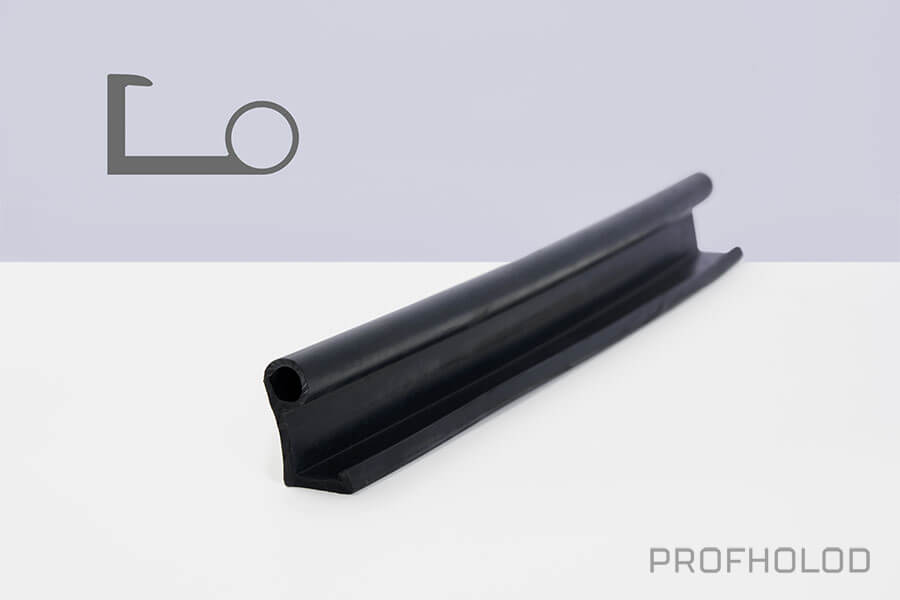

6. Уплотнитель двойной резиновый Fermod 67
 предназначен для герметизации дверного полотна распашных дверей с проемом (рамой). Производитель — Fermod (Франция).

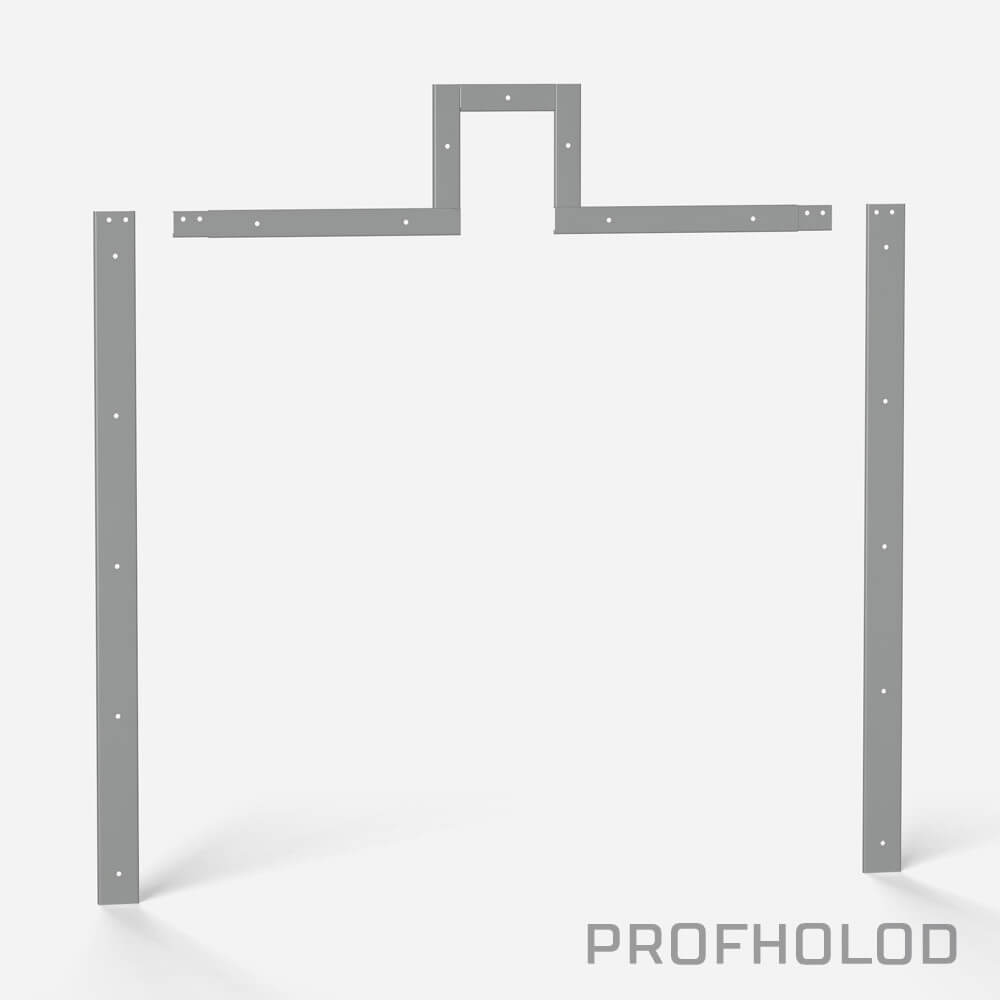

7. Рама
жесткая накладная профильная рама производится из холоднокатаного стального листа толщиной 2 мм, окрашенного порошковой краской.

8. Комплект крепления м8-пвх
применяется для крепления дверной рамы к сэндвич-панели. В комплект входят: гайка Эриксона, армированная термогайка, термошайба и шпилька.

9. Обрамление дверного проема
состоит из двух металлических уголков толщиной 0,5 мм, соединенных пластиковым профилем, который гарантирует разрыв мостов холода.

Заказать Рассчитать в чат-боте в Telegram

Возможные варианты цветов по каталогу RAL

1014 слоновая кость 1015 бежевый
1018 желтый цинк 3003 гранатовый
3005 вишневый 3009 красная окись
3011 теракотовый 5005 синий насыщенный
6002 газонная трава 6005 зеленый мох
7004 серый 8017 шоколадный
9002 бело-серый 9003 белый
9006 алюминий светлый 9010 белый чистый

Дополнительная информация

Маркировка дверей (краткое наименование)

РДД Распашная дверь двустворчатая
РДД R Распашная дверь двустворчатая Серия R (фурнитура RahrBach, Германия)
Н Низкотемпературная дверь для морозильных камер
С Среднетемпературная дверь для холодильных камер

Обозначение дверей (пример)

Тип двери Ширина проема Высота проема Толщина дверного полотна Покрытие Величина порога Температурный режим
Внутр. сторона Внешн. сторона
РДД R 1400 2000 100 Ral9003 Ral9003 80 Н
РДД R 1400 2000 100 Ral9003/Ral9003 80 Н

Возникли вопросы?

Желаете купить холодильную дверь или любую другую продукцию ПрофХолод?

Обращайтесь! +7 (495) 745-01-37 +7 (495) 745-01-37

Заказать звонок от специалиста

Нажмите кнопку для начала чата в Viber

Перейти

Нажмите кнопку для начала чата в WhatsApp

Перейти

Нажмите кнопку для начала чата в Telegram

Перейти


Остались вопросы?

Хотите купить Распашные двустворчатые холодильные двери или любую другую продукцию «ПрофХолод»?

Звоните! +7 (495) 745-01-37

Заказать звонок от специалиста

Нажмите кнопку для начала чата в Viber

Перейти

Нажмите кнопку для начала чата в WhatsApp

Перейти

Нажмите кнопку для начала чата в Telegram

Перейти
Доп. опции

Опции для двустворчатой распашной двери (РДД)

Холодильные двери общего назначения производства завода «Профхолод» могут быть изготовлены со следующими дополнительными опциями:

  1. Обрамление дверного проема

    Дверные проемы в сэндвич-панелях обрамляются специальным П-образным элементом, который выполнен из двух металлических уголков и «стыковочного» пластикового профиля

    Обрамление дверного проема в сэндвич панели
  2. Обогреваемый порог

    Обогреваемый дверной порог рекомендуется устанавливать в безпороговых низкотемпературных дверях, для предотвращения примерзания нижней части уплотнителя к дверной раме. В порог устанавливается ПЭН мощностью 40Вт.

    Усиленный обогреваемый порог для безпороговой двери
  3. ПЭН обогрева металлической рамы (для НИЗКОтемпературных камер, ниже 0°С). Краткое наименование: Н

    ПЭН устанавливается по периметру дверной рамы, для предотвращения примерзания уплотнителя к дверной раме в низкотемпературных камерах. Мощность ПЭНа 40Вт на м.

    ПЭН для обогрева дверной рамы 40Вт на м/п
  4. ПЭН обогрева уплотнителя двери (для НИЗКОтемпературных камер, ниже -25°С, шокер). Краткое наименование: ПЭН Р

    ПЭН устанавливается во внутренний контур уплотнителя дверного полотна, в дверях устанавливаемых в камерах шоковой заморозки. Мощность ПЭНа 20Вт на м.

  5. Комплект крепления дверной рамы к сэндвич панели с проёмом. Краткое наименование: КРС РДД
    Гайка эриксона с шпилькой
  6. Комплект крепления дверной рамы к кирпичной стене. Краткое наименование: КРК
  7. Дверная рама и полотно двери с нержавеющей стали

    Предлагается на выбор два вида нержавеющей стали: AISI 304 (для пищевых продуктов) и AISI 430 (для непищевых продуктов)

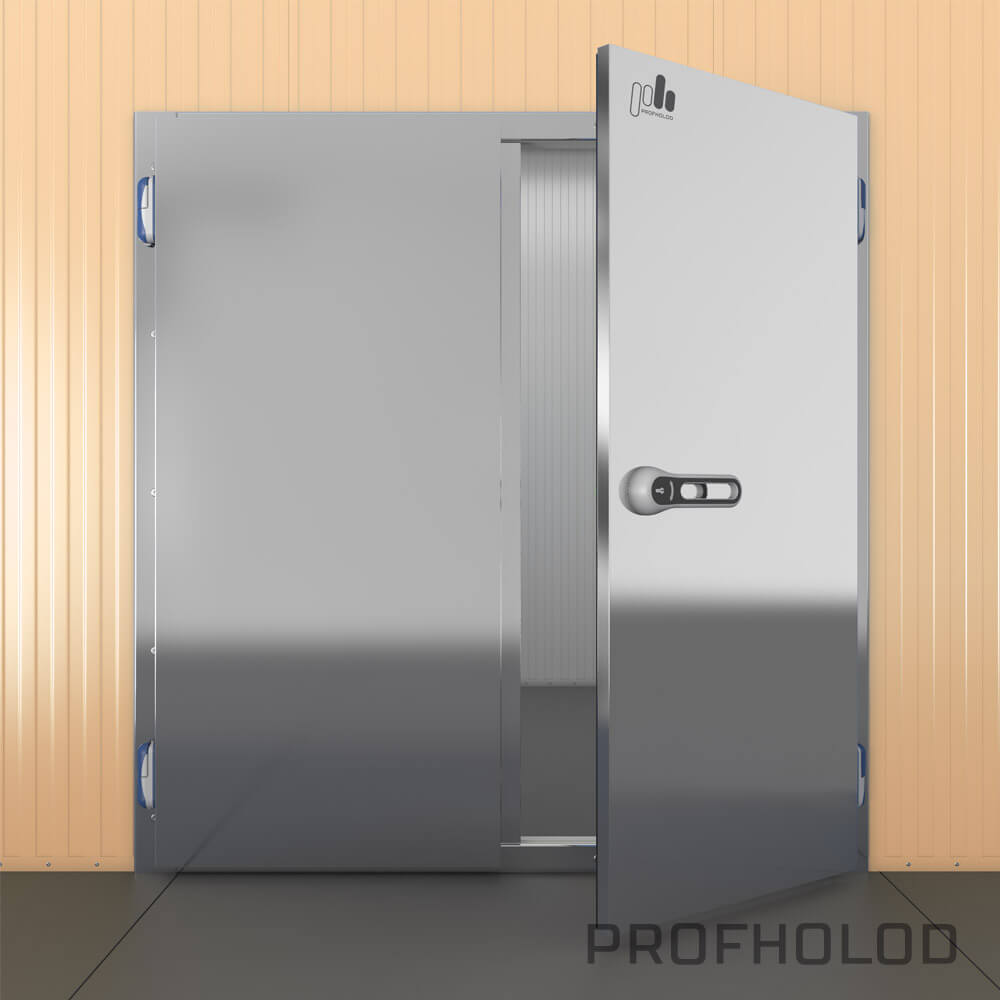

    Двустворчатая дверь с нержавеющей стали

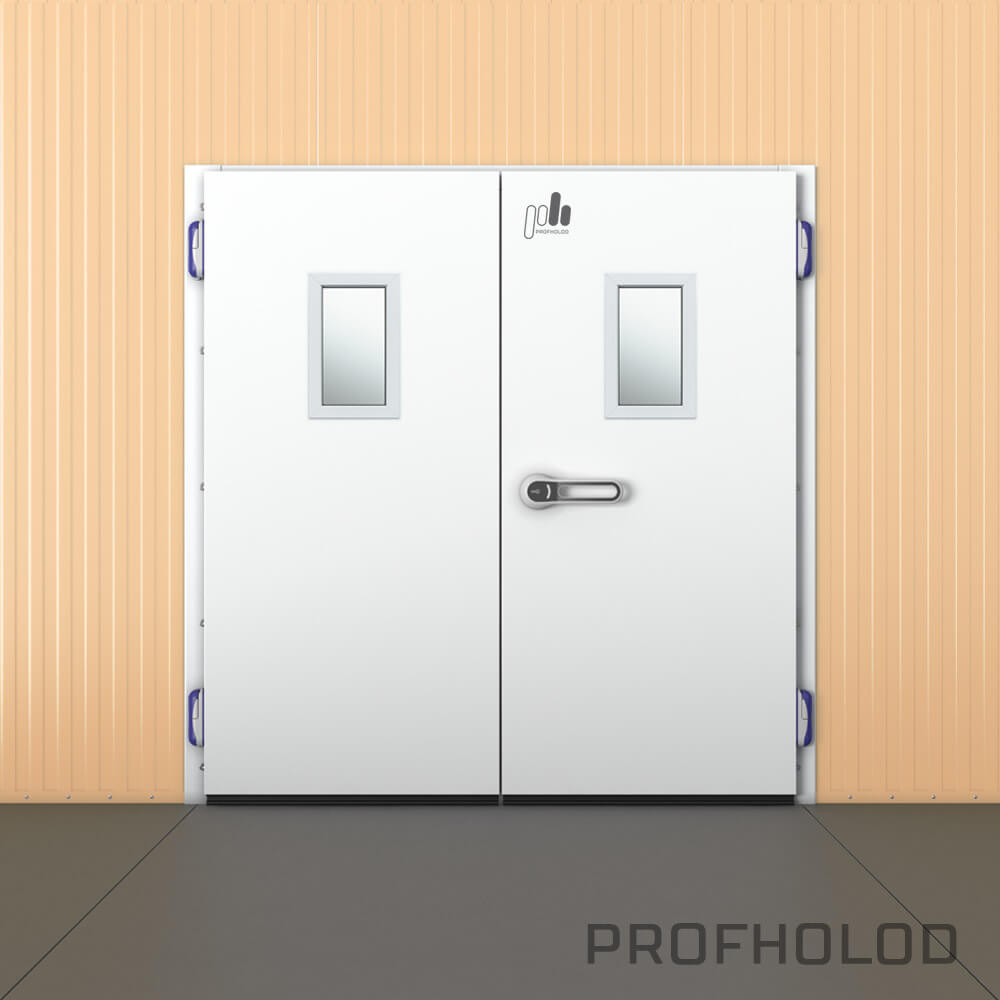

  8. Окно в полотне двери

    Предлагаются два варианта двухкамерных пластиковых окон с одинарным стеклопакетом: 400х400 мм и 400х600 мм.

    Двустворчатая дверь с двухконтурным металлоплатиковым окном

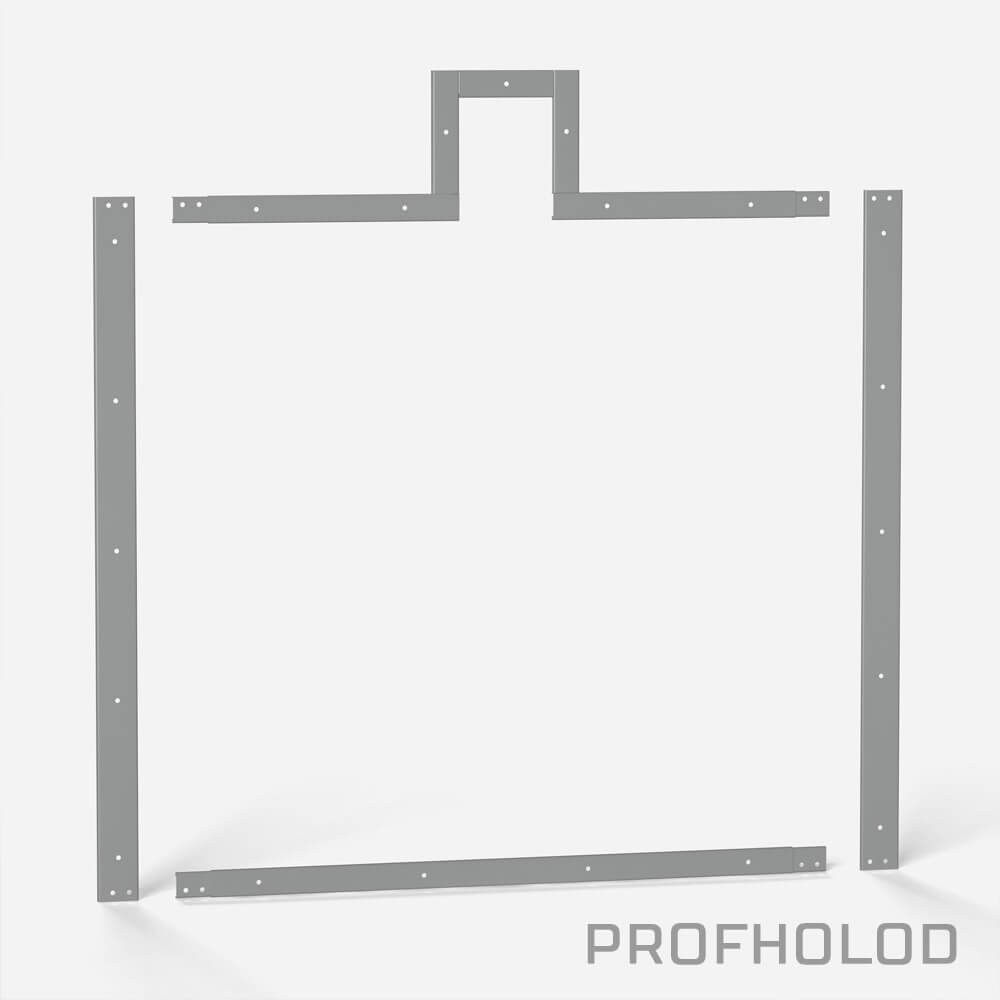

  9. Обустройство рамы под монорельс

    Дверные рамы под монорельс устанавливаются на сэндвич-панели или кирпичную стену. Ширина и высота проема под монорельс зависят от габаритов изделий, которые будут перемещаться по монорельсу. В базовой комплектации к дверям с проемом в раме под монорельс идет так же ПВХ завеса по размеру проема.

    Рама под монорельс без порога
    Рама под монорельс с порогом

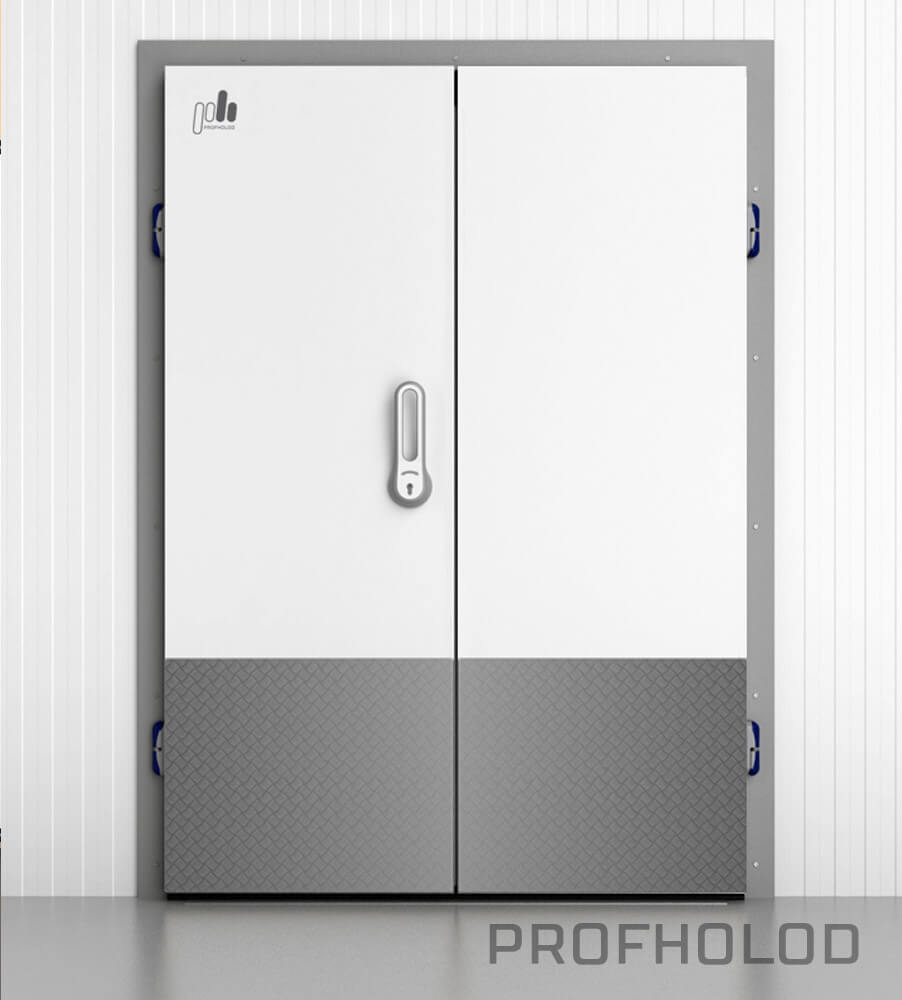

  10. Отбойники на полотно двери

    Компания Профхолод предлагает несколько видов материалов в качестве отбойника для одностворчатых дверей, стандартная высота отбойника 50 см.

    • AISI 304 нерж. металл 2 мм;
    • AISI 430 нерж. металл 2 мм;
    • АБС пластик 4 мм;
    • Рифлёный металл «Квинтет» 1.5 мм
    Дверь с отбойником: рифлёный металл «Квинтет» 1.5 мм
  11. Пандус

    Производятся пандусы двух типов стационарный и накладной. Стационарный пандус устанавливается к дверям с безпороговой рамой. Накладной пандус оборудован дополнительными ручками, для удобства перемещения. Так же в безпороговых, низкотемпературных дверях, в пандус монтируется ПЭН 40Вт, для предотвращения промерзания нижнего уплотнителя к снованию пандуса.

    • Стандартная глубина пандуса: 1000 мм
    • Ширина: от 800 до 2500 мм
    • Высота: от 50 до 200
    • Основа пандуса: окрашенная сталь 2 мм
    • Верхняя часть: рифлёный металл «Квинтет» 1.5 мм
    • Нагрузка: 300 кг.

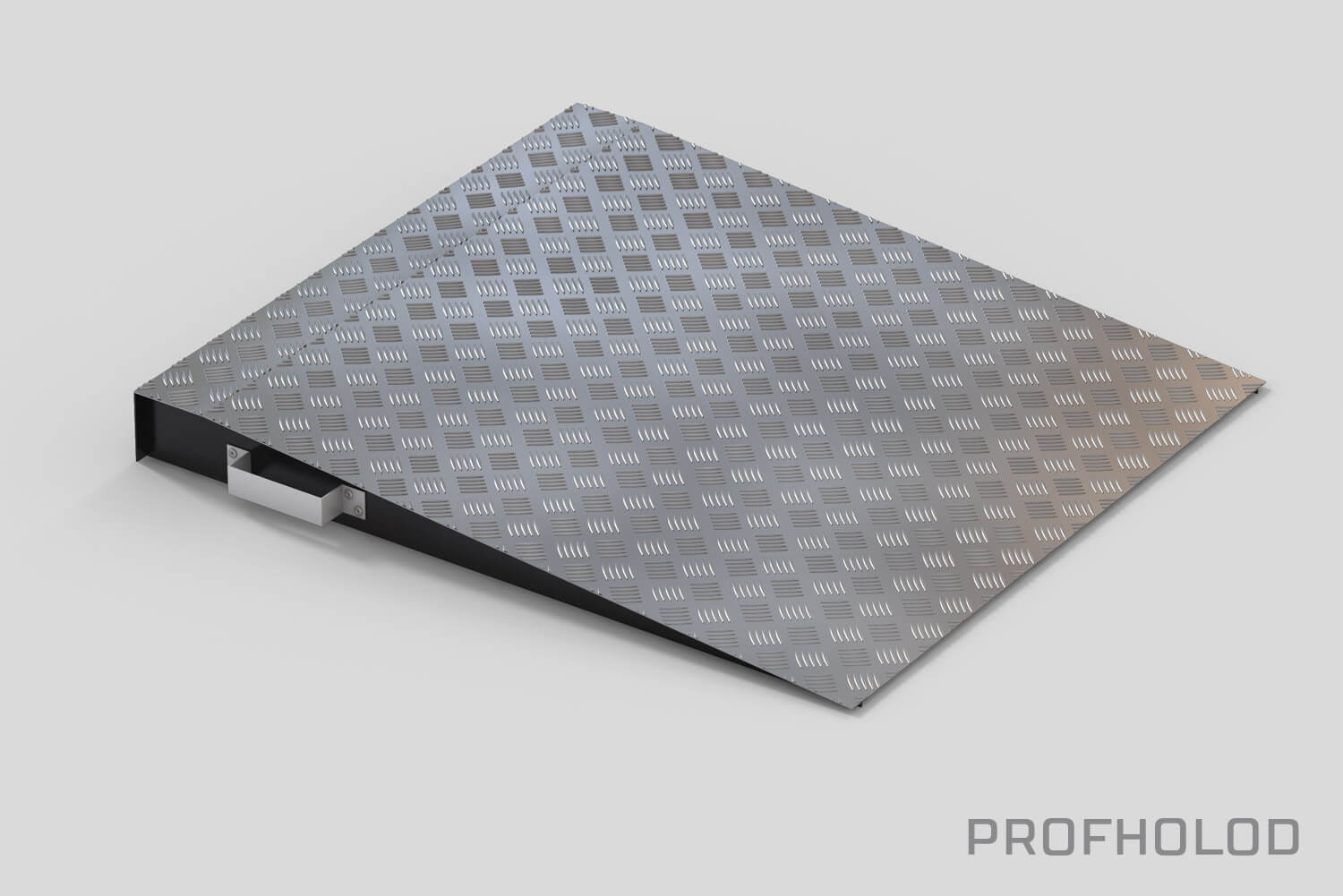

    Пандус накладной с ручками для переноса
    Обогреваемый пандус для низкотемпературной без пороговой двери

Остались вопросы?

Хотите купить Распашные двустворчатые холодильные двери или любую другую продукцию «ПрофХолод»?

Звоните! +7 (495) 745-01-37

Заказать звонок от специалиста

Нажмите кнопку для начала чата в Viber

Перейти

Нажмите кнопку для начала чата в WhatsApp

Перейти

Нажмите кнопку для начала чата в Telegram

Перейти
Документация

Файлы для скачивания

Остались вопросы?

Хотите купить Распашные двустворчатые холодильные двери или любую другую продукцию «ПрофХолод»?

Звоните! +7 (495) 745-01-37

Заказать звонок от специалиста

Нажмите кнопку для начала чата в Viber

Перейти

Нажмите кнопку для начала чата в WhatsApp

Перейти

Нажмите кнопку для начала чата в Telegram

Перейти
Калькуляторы

Расчет стоимости двери

Расчет стоимости обрешетки

Остались вопросы?

Хотите купить Распашные двустворчатые холодильные двери или любую другую продукцию «ПрофХолод»?

Звоните! +7 (495) 745-01-37

Заказать звонок от специалиста

Нажмите кнопку для начала чата в Viber

Перейти

Нажмите кнопку для начала чата в WhatsApp

Перейти

Нажмите кнопку для начала чата в Telegram

Перейти
Заказать
Имя:
Компания:
Телефон:* (Например: +7 495 745-01-37)
Город:
Комментарий:
Нравится
Мне нравится
