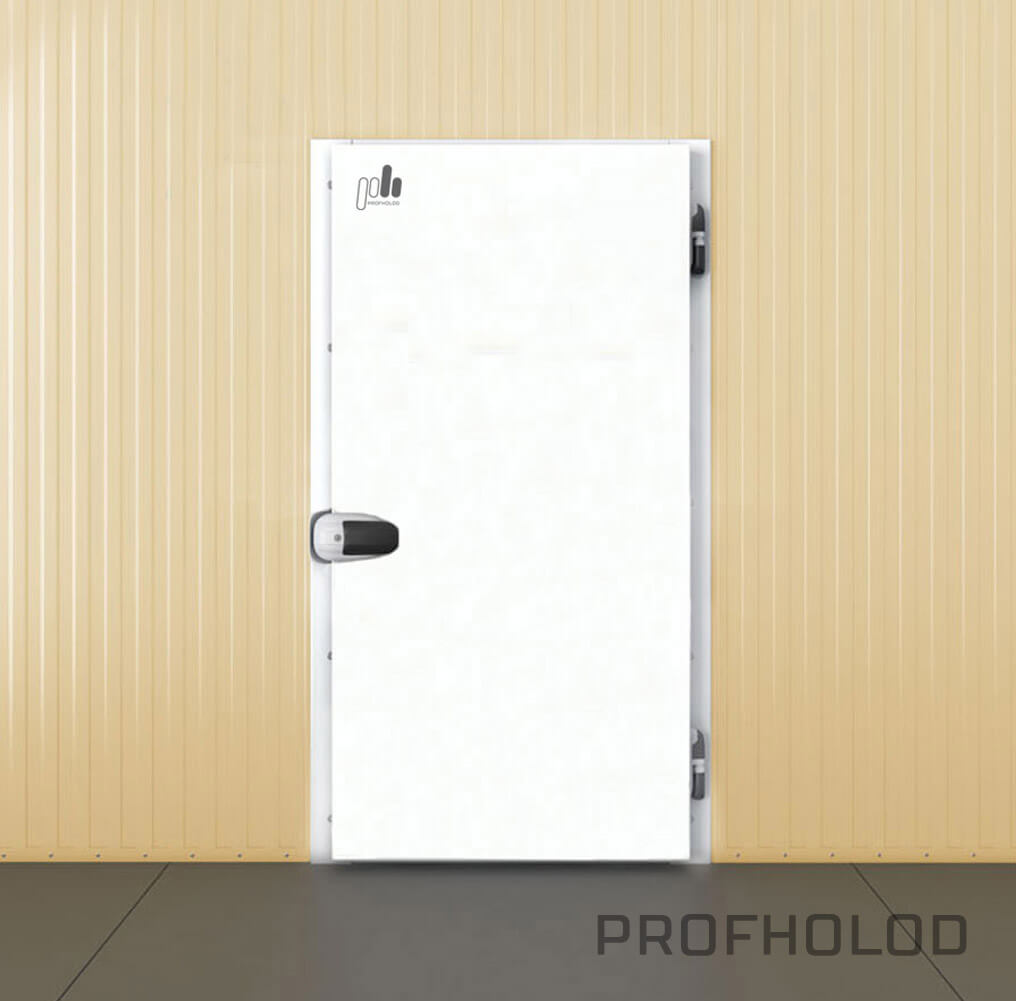

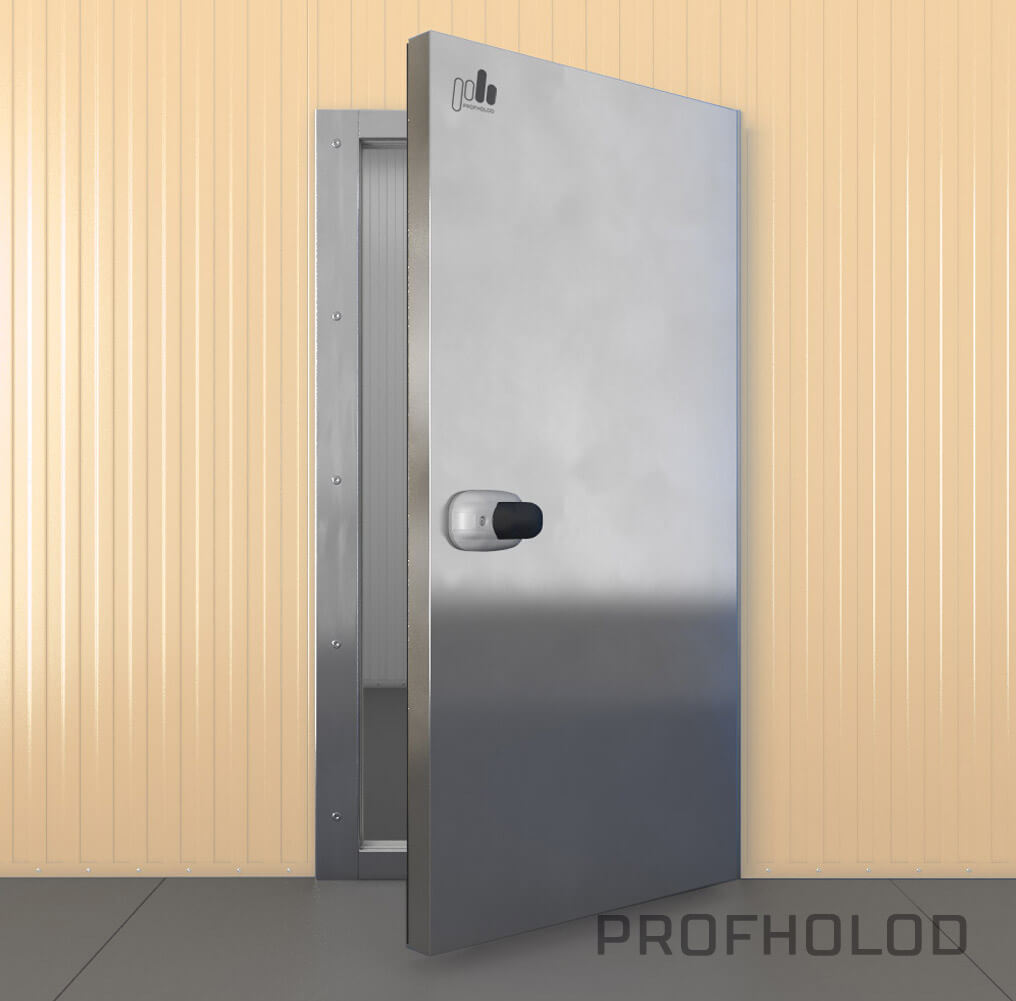

Распашные одностворчатые холодильные двери (РДОП)

Распашные одностворчатые холодильные двери
Распашные одностворчатые холодильные двери
Распашные одностворчатые холодильные двери

Маркировка дверей одностворчатой серии:

РДО - Распашная одностворчатая дверь

РДОП - Распашная одностворчатая полупотайная дверь

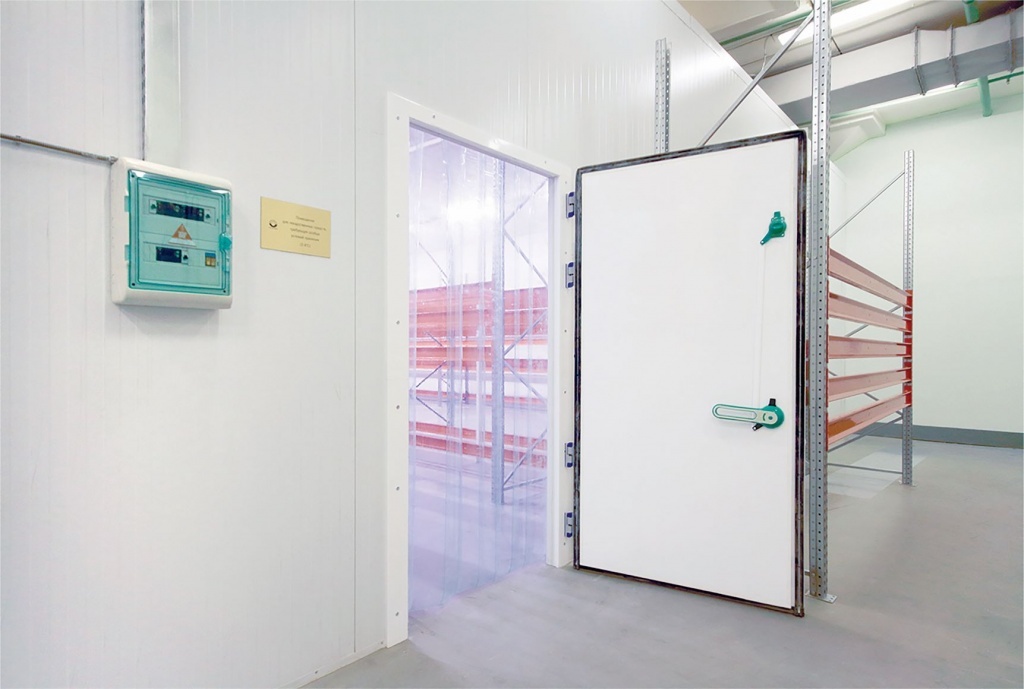

Серия R – двери выполнены с использованием фурнитуры Rahrbach (Германия) поворотного типа.

Характеристики:
  • Толщина панелей: 80, 100, 120, 150 мм
  • Наполнитель: Жесткий ППУ
  • Высота проема: до 2400 мм
  • Ширина проема: до 1400 мм
Описание

Назначение двери

Распашные одностворчатые холодильные двери ПрофХолод предназначены для использования в помещениях, требующих поддержания заданного температурного режима:

  • Промышленные средне- и низкотемпературные холодильные камеры хранения;
  • Холодильные склады;
  • Помещения, требующие поддержания повышенной температуры;
  • Интенсивная шоковая заморозка;
  • Помещениях где используется ручная переноска груза;
  • В условиях влажности 80% и температуры от -35…+45°С, с небольшой продолжительностью влажности;
  • Используется в помещениях где перевозка грузов осуществляется с помощью тележек.

Варианты исполнения холодильных дверей

Холодильные двери с порогом / без порога

Холодильная камера

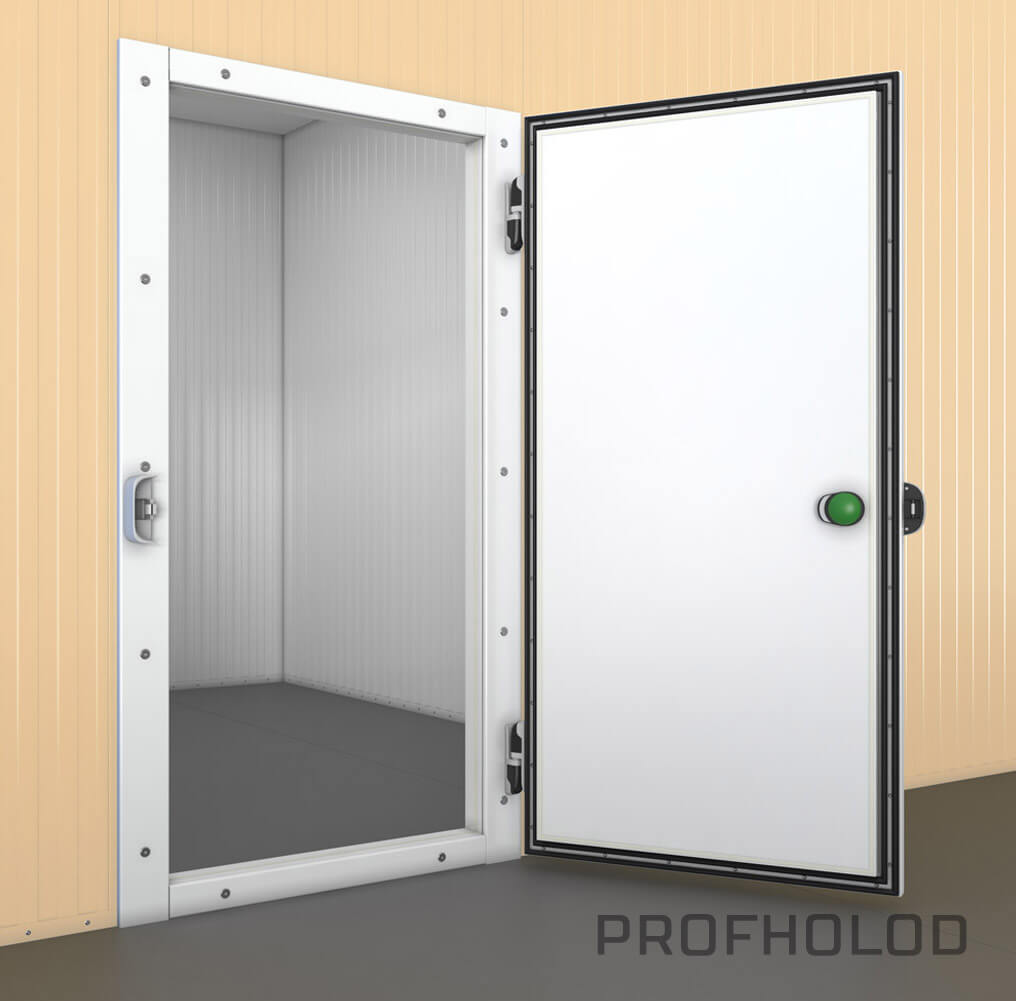

РДОП с порогом
Холодильная камера
РДОП без порога

Холодильные двери правого / левого открывания

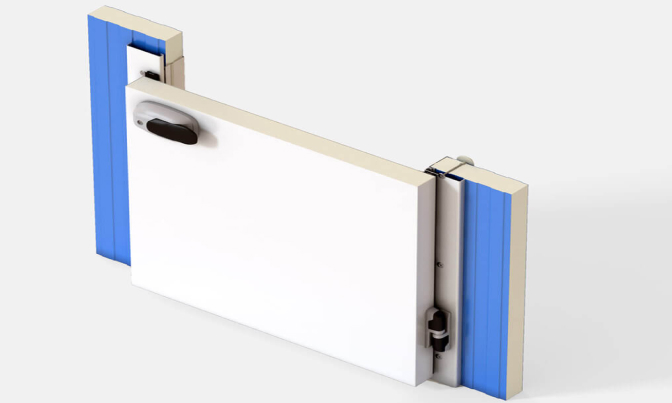

Накладные (РДО) / полупотайные (РДОП) холодильные двери

Особенностью РДОП является то, что независимо от толщины, они выступают из стены на 40 мм и выглядят как обыкновенные технологические двери.

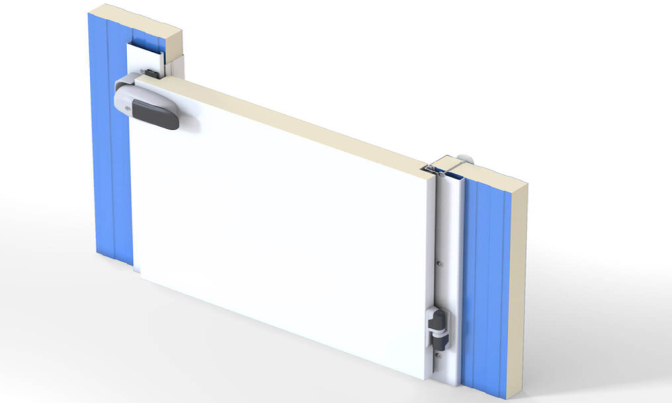

Полупотайная дверь РДОП
Накладная дверь РДО

Холодильные двери средне и низкотемпературного исполнения (см. пункт - температурный режим)

Размеры двери

Толщина дверного полотна: 80 мм, 100 мм, 120 мм.
Высота светового проема: до 2200 мм.
Ширина светового проема: до 1200 мм.

Размеры дверей для одностворчатой двери стандартного ряда приведены в таблице

Тип двери Ширина
проема
Высота
проема
Ширина
полотна
Высота полотна
С порогом Без порога
РДО 800 1800 ХХ 800 1800 900 1900 1830
РДО 800 1900 ХХ 800 1900 900 2000 1930
РДО 800 2000 ХХ 800 2000 900 2100 2030
РДО 800 2100 ХХ 800 2100 900 2200 2130
РДО 800 2200 ХХ 800 2200 900 2300 2230
РДО 900 1800 ХХ 900 1800 1000 1900 1830
РДО 900 1900 ХХ 900 1900 1000 2000 1930
РДО 900 2000 ХХ 900 2000 1000 2100 2030
РДО 900 2100 ХХ 900 2100 1000 2200 2130
РДО 900 2200 ХХ 900 2200 1000 2300 2230
РДО 1000 1800 ХХ 1000 1800 1100 1900 1830
РДО 1000 1900 ХХ 1000 1900 1100 2000 1930
РДО 1000 2000 ХХ 1000 2000 1100 2100 2030
РДО 1000 2100 ХХ 1000 2100 1100 2200 2130
РДО 1000 2200 ХХ 1000 2200 1100 2300 2230
РДО 1100 1800 ХХ 1100 1800 1200 1900 1830
РДО 1100 1900 ХХ 1100 1900 1200 2000 1930
РДО 1100 2000 ХХ 1100 2000 1200 2100 2030
РДО 1100 2100 ХХ 1100 2100 1200 2200 2130
РДО 1100 2200 ХХ 1100 2200 1200 2300 2230
РДО 1200 1800 ХХ 1200 1800 1300 1900 1830
РДО 1200 1900 ХХ 1200 1900 1300 2000 1930
РДО 1200 2000 ХХ 1200 2000 1300 2100 2030
РДО 1200 2100 ХХ 1200 2100 1300 2200 2130
РДО 1200 2200 ХХ 1200 2200 1300 2300 2230
Посмотреть таблицу целиком

Температурный режим

Для промышленных холодильных камер с температурным режимом до 0˚C (среднетемпературный) можно использовать дверь без дополнительных обогревателей (ПЭН). Рекомендуемая толщина полотна двери – 80 мм.

Для морозильных камер с температурным режимом от 0˚C до -20˚C рекомендуется использовать двери с толщиной полотна 100 мм и дополнительные обогревающие приспособления (ПЭН) для обогрева рамы. Для обогрева беспороговых дверей также используется опция — утепленный порог из нержавеющей стали.

Для камер шоковой заморозки с температурным режимом от -20˚C до -35˚C толщина дверей должна быть более 100 мм. Дверь должна быть оборудованная ПЭНом обогрева металлической рамы и рекомендовано ставить ПЭН обогрева уплотнителя двери как дополнительную опцию, в без пороговых дверей в пол устанавливается утепленный порог из нержавейки.

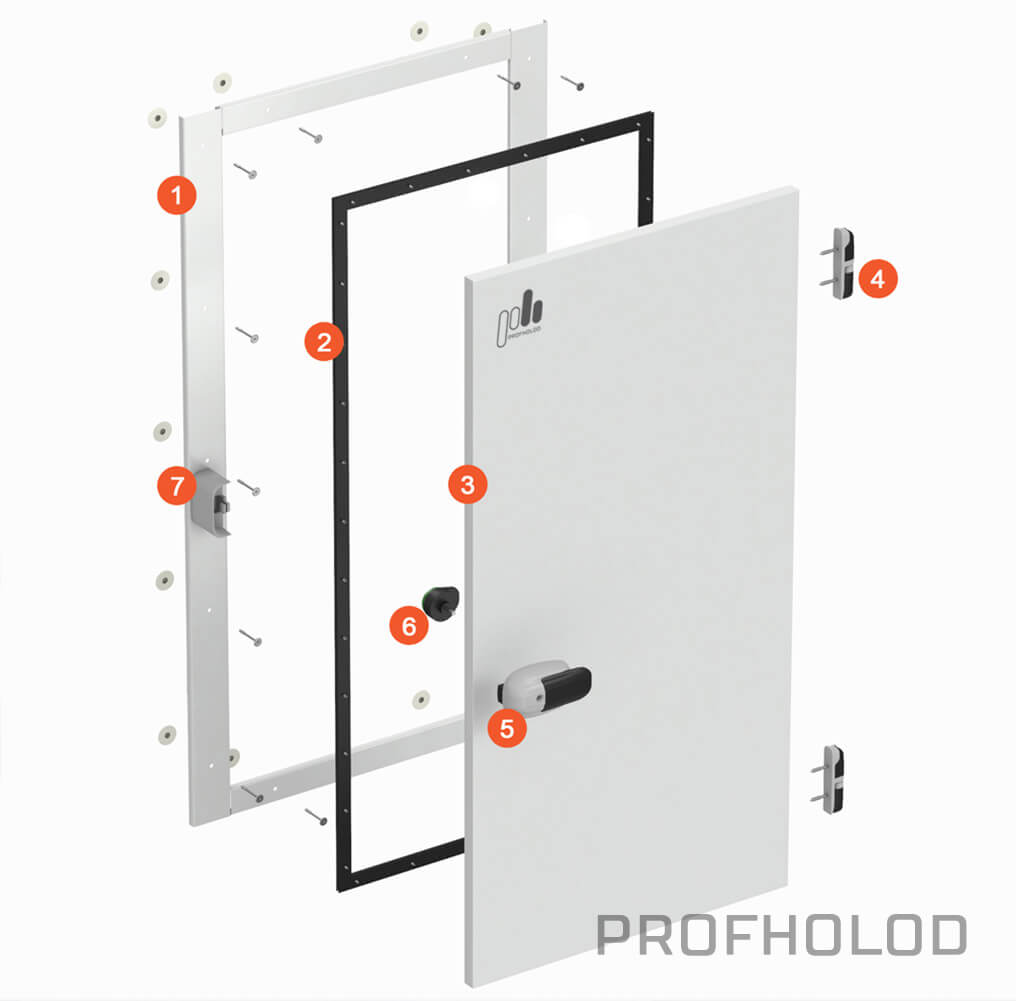

Конструкция двери

  1. Дверная рама металлическая толщиной 2 мм с порошковым покрытием шагрень RAL 9003

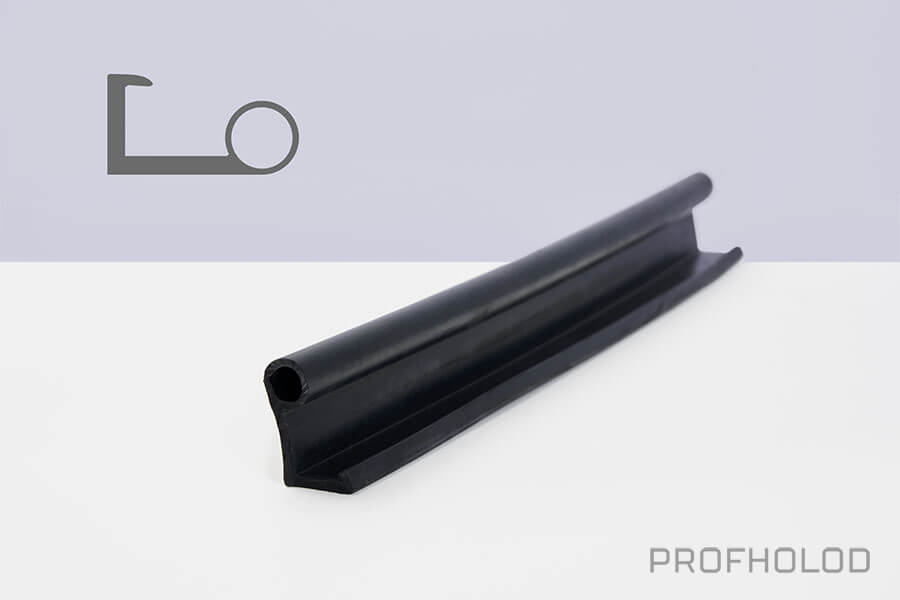

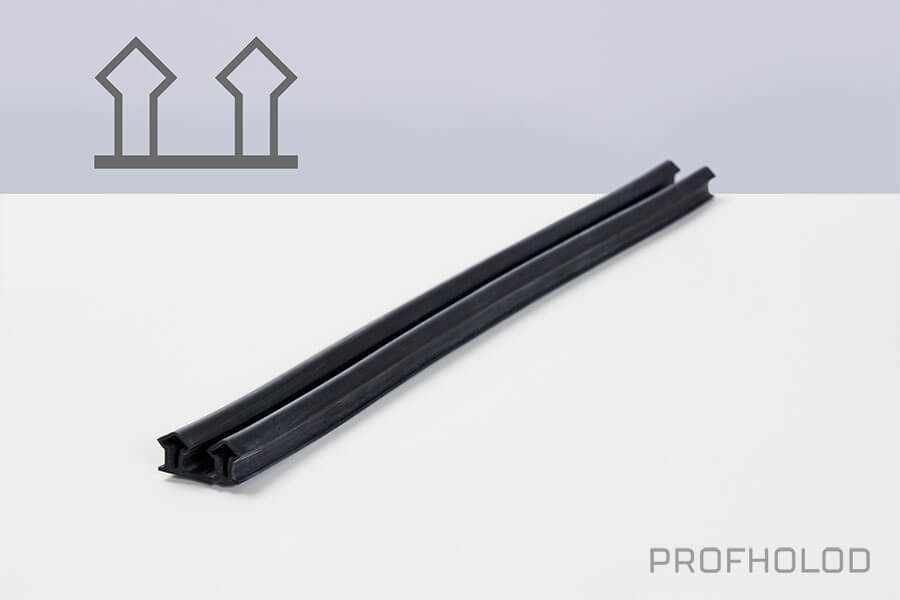

  2. Двухконтурный резиновый уплотнитель по периметру дверного полотна
  3. Дверное полотно, стальной лист толщиной 0.5 мм, RAL 9003
  4. Петли Fermod
  5. Внешняя ручка замка Fermod
  6. Внутренняя ручка замка Fermod 521
  7. Ответная часть замка Fermod 521

Описание дверей

Дверное полотно

В стандартной комплектации полотно двери изготовлено из оцинкованного стального листа толщиной 0,5 мм с многослойной защитой из антикоррозийного покрытия, грунтовки и защитно-декоративного покрытия из полиэфирной краски белого цвета (RAL 9003).
Возможно изготовление в другом цвете по каталогу RAL. Толщина покрытия 25 мкм.

В зависимости от степени агрессивности рабочей среды помещения, где будет установлена дверь, возможно ее изготовление из нержавеющей стали AISI 304 для пищевых продуктов или AISI 430 для непищевых, Food Safe, PVDF или Granite Farm.

Металлические торцы придают двери дополнительную стойкость к боковым ударам, неизбежным при эксплуатации.

Специальная пленка толщиной 50 мкм обеспечивает защиту двери от повреждений при транспортировке и монтаже, свободно удаляется после установки.

Теплоизоляция

Наполнитель двери — жесткий пенополиуретан PUR с плотностью до 50 кг/м³. Коэффициент теплопроводности наполнителя двери PUR 0,022 Вт/(м*К) позволяет эффективно сохранять тепло или холод.

Дверная рама

Рама производится из стального листа толщиной 2 мм и красится порошковой краской. Стандартная рама окрашена в белый цвет RAL 9003. Возможно изготовление рамы любого цвета по каталогу RAL. Возможно изготовление рамы из нержавеющей стали AISI 304 для пищевых продуктов или AISI 430 для непищевых.

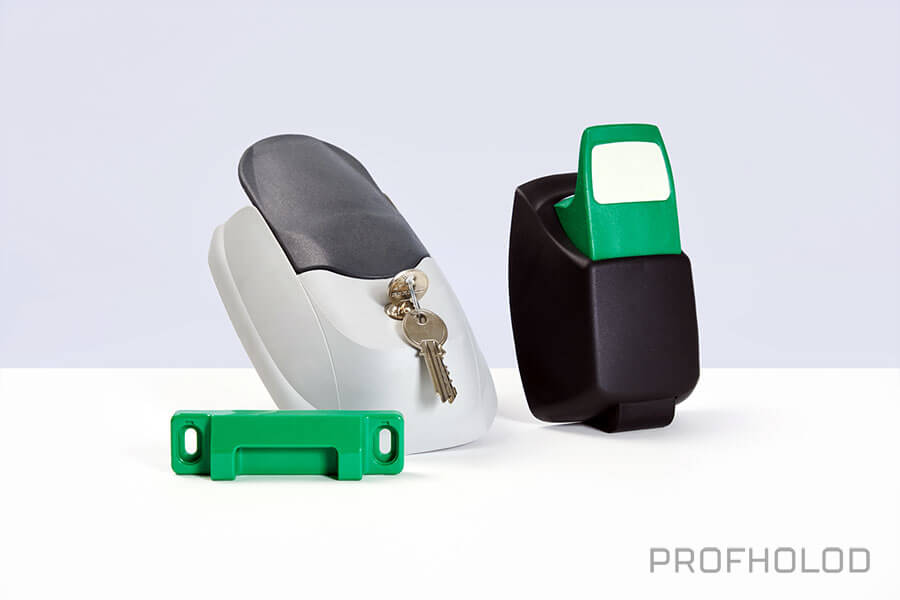

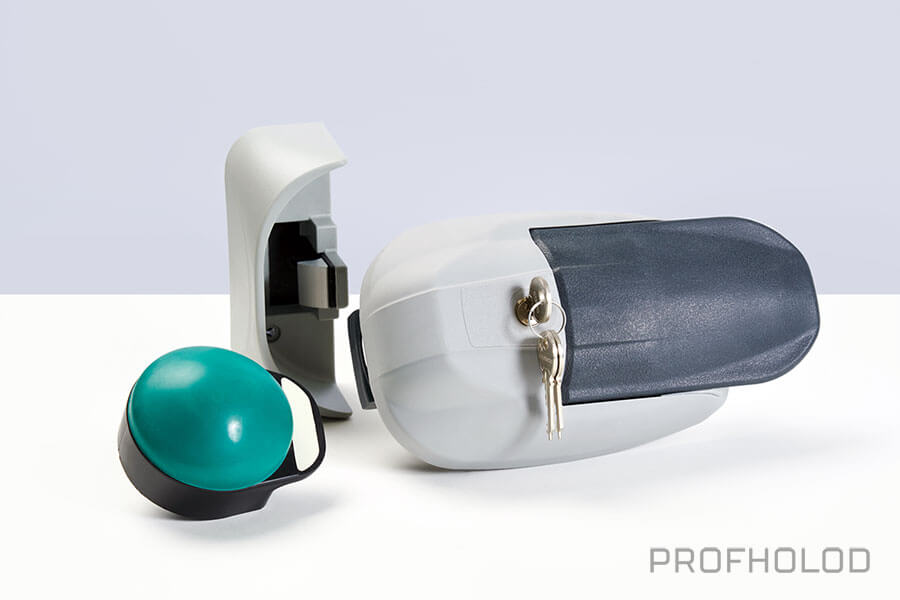

Фурнитура

Двери комплектуются надежной французской фурнитурой «Фермод»:
• замки закрываются на ключ и имеют функцию аварийного открывания изнутри,
• двухконтурный высокоэластичный уплотнитель сохраняет герметичность при температуре до -30 °C,

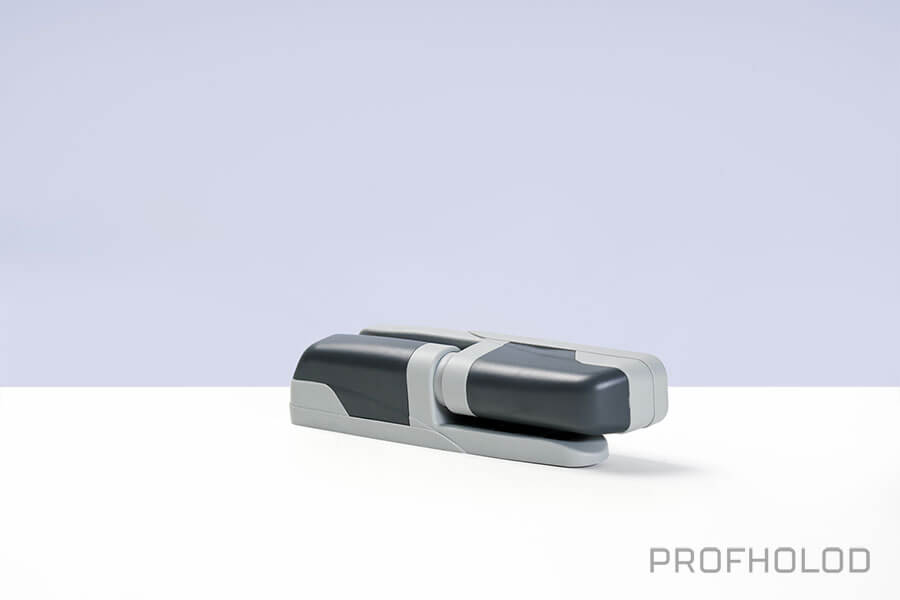

• петли из ударопрочного пластика регулируются в трех плоскостях.

Надежное крепление фурнитуры обеспечивают внутренние закладные элементы дверного полотна. В комплект низкотемпературных дверей и дверей шоковой заморозки входит дополнительный подогрев периметра проема — электронагревательный провод, ПЭН.




Заказать Рассчитать в чат-боте в Telegram

Возможные варианты цветов по каталогу RAL

1014 слоновая кость 1015 бежевый
1018 желтый цинк 3003 гранатовый
3005 вишневый 3009 красная окись
3011 теракотовый 5005 синий насыщенный
6002 газонная трава 6005 зеленый мох
7004 серый 8017 шоколадный
9002 бело-серый 9003 белый
9006 алюминий светлый 9010 белый чистый

Дополнительная информация

Маркировка дверей (краткое наименование)

РДОП Распашная дверь одностворчатая полупотайная
РДОП R Распашная дверь одностворчатая полупотайная Серия R (фурнитура RahrBach, Германия)
Н Низкотемпературная дверь для морозильных камер
С Среднетемпературная дверь для холодильных камер

Обозначение дверей (пример)

Тип двери Ширина проема Высота проема Толщина дверного полотна Покрытие Величина порога Температурный режим
Внутр. сторона Внешн. сторона
РДОП R 800 2000 100 Ral9003 Ral9003 80 Н
РДОП R 800 2000 100 Ral9003/Ral9003 80 Н

Возникли вопросы?

Желаете купить холодильную камеру или любую другую продукцию ПрофХолод?

Обращайтесь! +7 (495) 745-01-37 +7 (495) 745-01-37

Заказать звонок от специалиста

Нажмите кнопку для начала чата в Viber

Перейти

Нажмите кнопку для начала чата в WhatsApp

Перейти

Нажмите кнопку для начала чата в Telegram

Перейти

Остались вопросы?

Хотите купить Распашные одностворчатые холодильные двери или любую другую продукцию «ПрофХолод»?

Звоните! +7 (495) 745-01-37

Заказать звонок от специалиста

Нажмите кнопку для начала чата в Viber

Перейти

Нажмите кнопку для начала чата в WhatsApp

Перейти

Нажмите кнопку для начала чата в Telegram

Перейти
Доп. опции

Опции для одностворчатой распашной двери (РДО П)

Холодильные двери общего назначения производства завода «Профхолод» могут быть изготовлены со следующими дополнительными опциями:

  1. Изготовление двери, открывающейся внутрь камеры

    Открытие двери внутрь камеры подразумевает установку накладной рамы с внутренней стороны холодильной камеры или холодильного склада. В этом случае лицевая сторона дверного полотна будет развернута внутрь помещения, а замок и ручка двери устанавливаются зеркально относительно обычного монтажа.

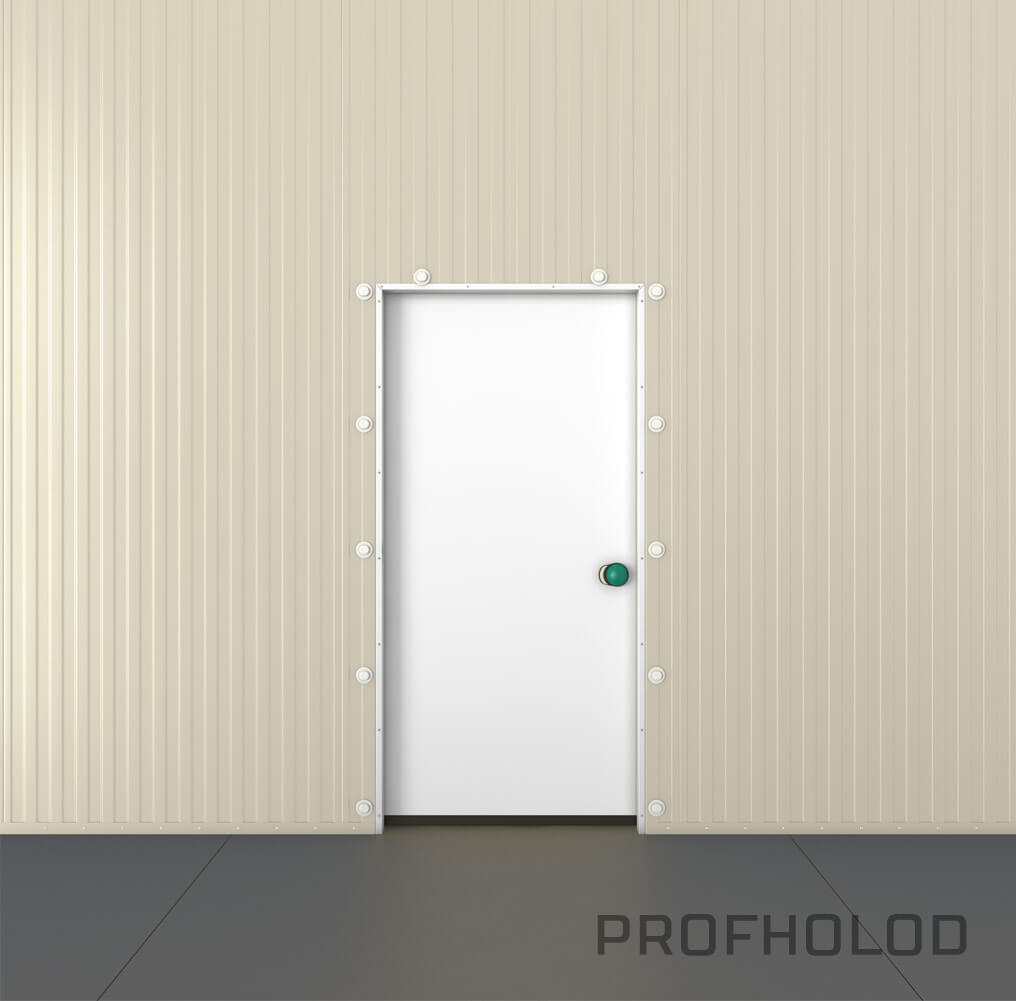

    Полупотайная дверь вид изнутри
  2. Модульное решение

    Усовершенствованное модульное решение из сэндвич-панелей со встроенной распашной одностворчатой дверью обеспечивает повышенную жесткость всей конструкции.
    Установка двери профессионалом занимает минимум 3 часа, тогда как готовый модуль можно смонтировать за 30-40 минут.

    Модуль состоит из распашной одностворчатой двери и рамы, вмонтированной в стеновую сэндвич-панель с обрамленным световым проемом, и отгружается одним комплектом. Модуль используется при строительстве холодильных и морозильных камер из сэндвич-панелей.

    Модуль позволяет:

    1. Исключить ошибки подготовки при установке двери
    2. Сэкономить время подготовки дверного проема
    3. Сэкономить время обрамления дверного проема
    4. Сэкономить расходы на монтаж холодильной двери
    5. Получить общую гарантию на цельную конструкцию

    Конструкция производится для двух размеров световых проемов: шириной 800 или 900 мм и высотой до 2200 мм. Длина стеновой панели определяется высотой холодильной камеры. Дверная рама крепится к панели с помощью стандартного комплекта крепления: гайка Эриксона, металлическая шпилька, термошайба и термогайка.

    Модульное решение
  3. Обрамление дверного проема

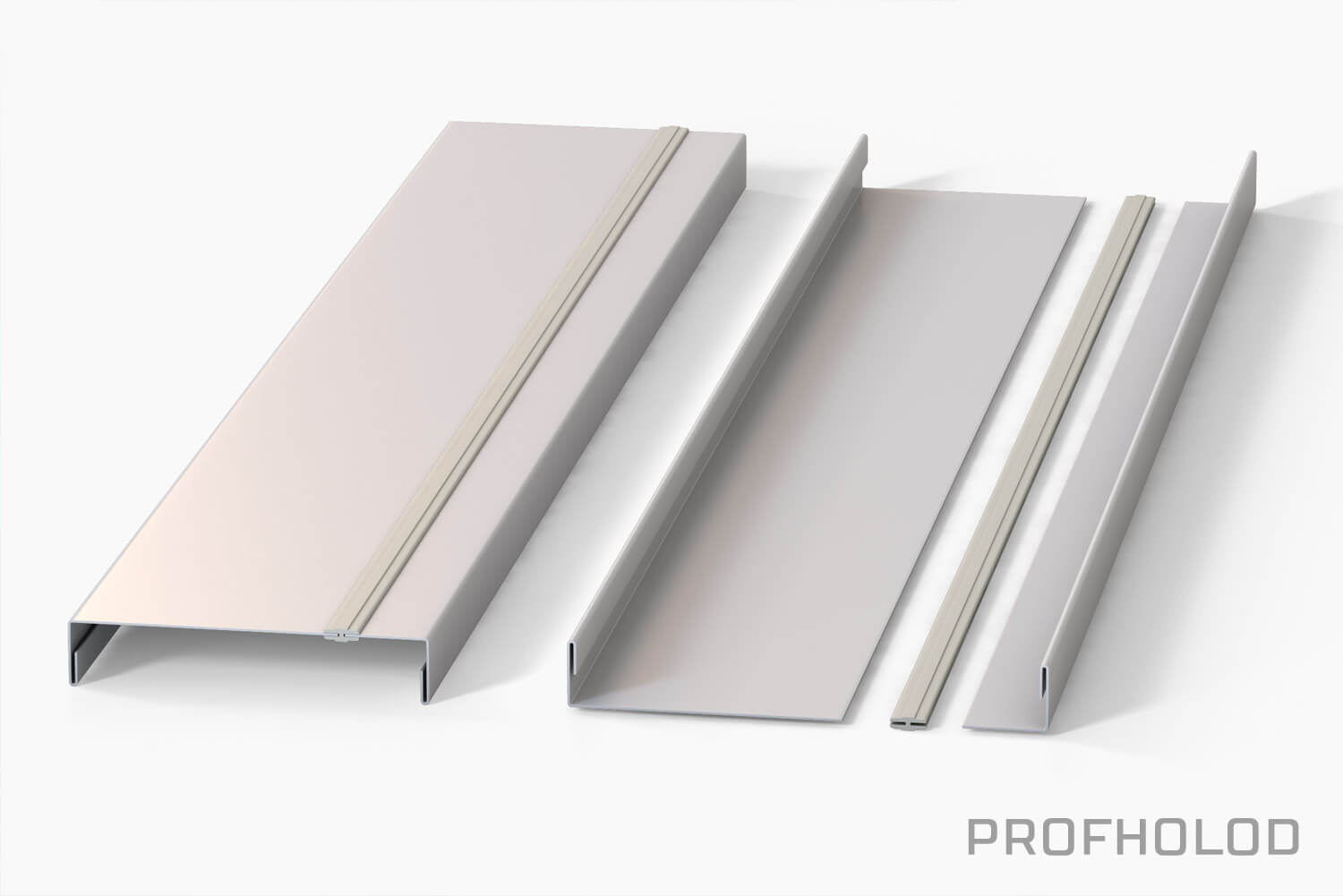

    Дверные проемы в сэндвич-панелях обрамляются специальным П-образным элементом, который выполнен из двух металлических уголков и стыковочного пластикового профиля

    Обрамление дверного проема в сэндвич-панели

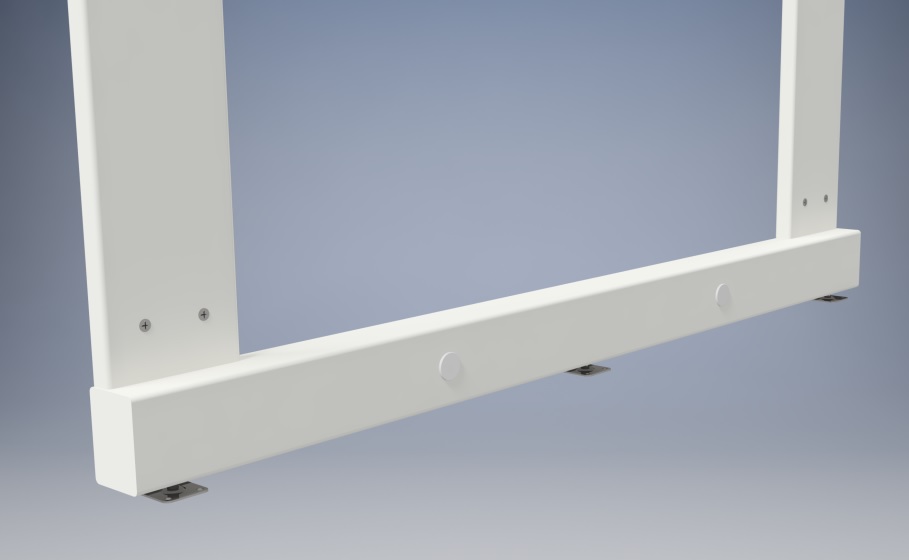

  4. Обогреваемый порог

    Обогреваемый дверной порог рекомендуется устанавливать в безпороговых низкотемпературных дверях для предотвращения примерзания нижней части уплотнителя к дверной раме. В порог устанавливается ПЭН мощностью 40 Вт/м.

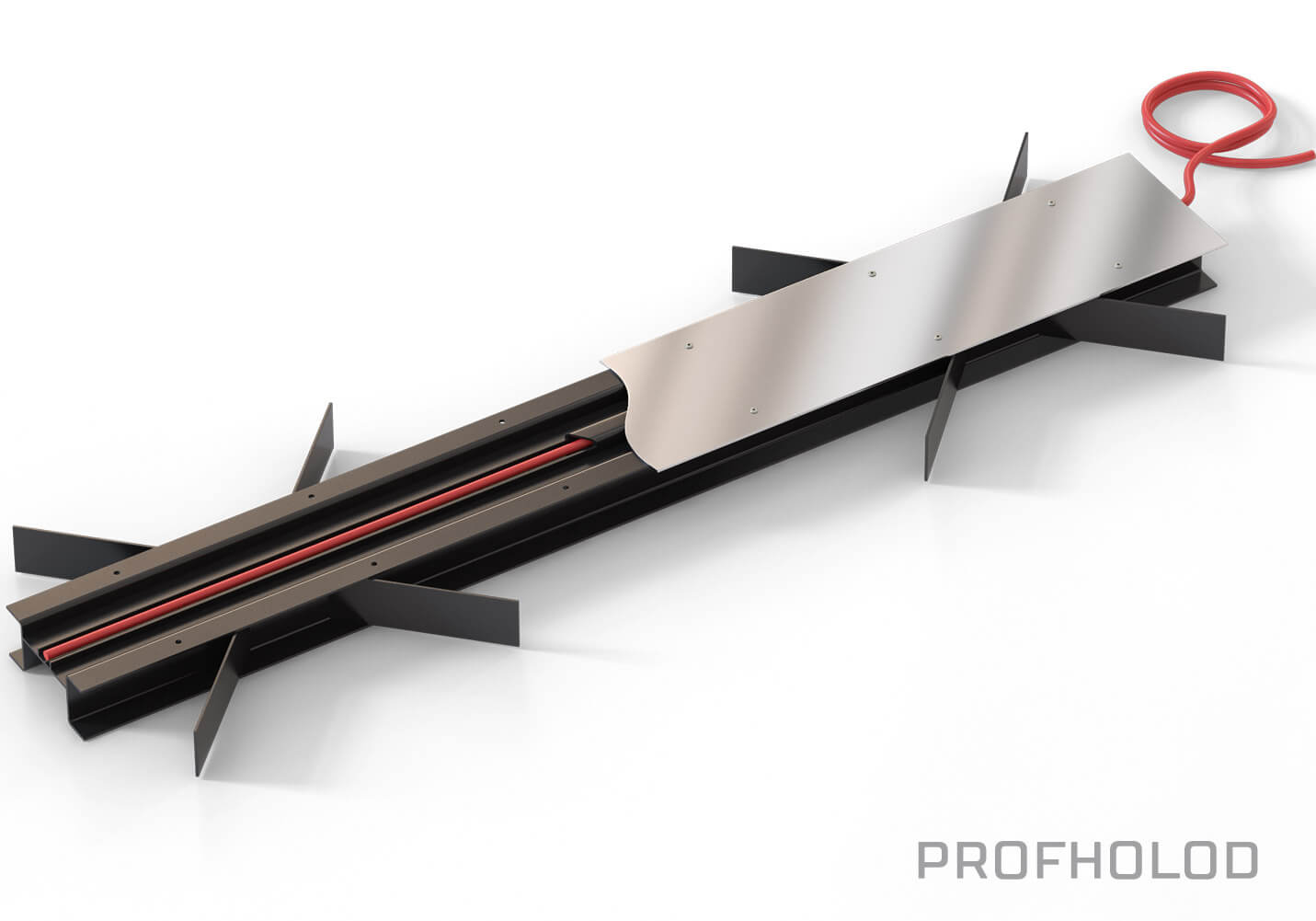

    Усиленный обогреваемый порог для безпороговой двери
  5. ПЭН обогрева металлической рамы для НИЗКОтемпературных камер, ниже 0°С. Краткое наименование: Н.

    ПЭН устанавливается по периметру дверной рамы для предотвращения примерзания уплотнителя к дверной раме в низкотемпературных камерах. Мощность ПЭНа 40 Вт/м.

    ПЭН для обогрева дверной рамы 40 Вт/м

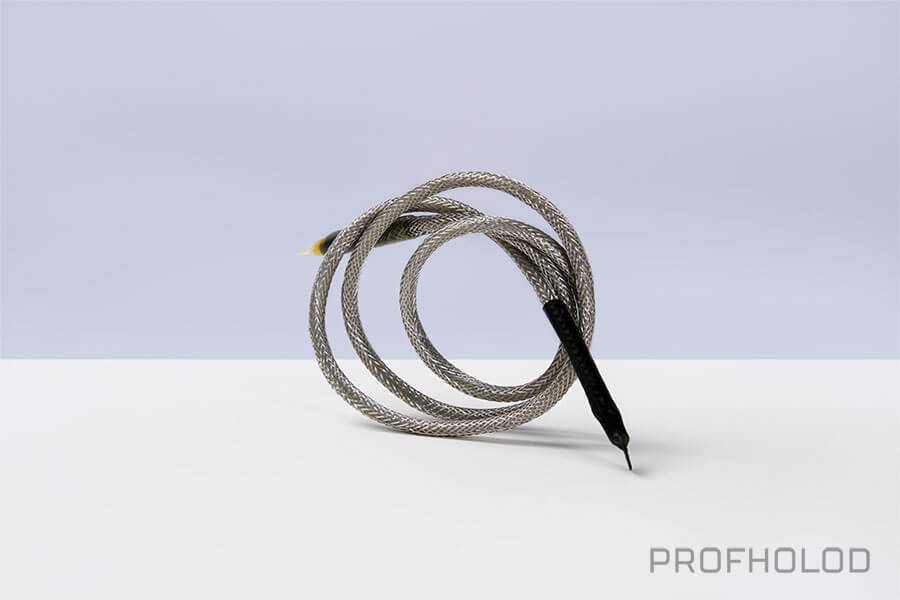

  6. ПЭН обогрева уплотнителя двери для НИЗКОтемпературных камер, ниже -25°С, шокер. Краткое наименование: ПЭН Р.

    ПЭН устанавливается во внутренний контур уплотнителя дверного полотна в дверях камер шоковой заморозки. Мощность ПЭНа 20 Вт/м.

  7. Комплект крепления дверной рамы к сэндвич-панели с проёмом. Краткое наименование: КРС РДО.

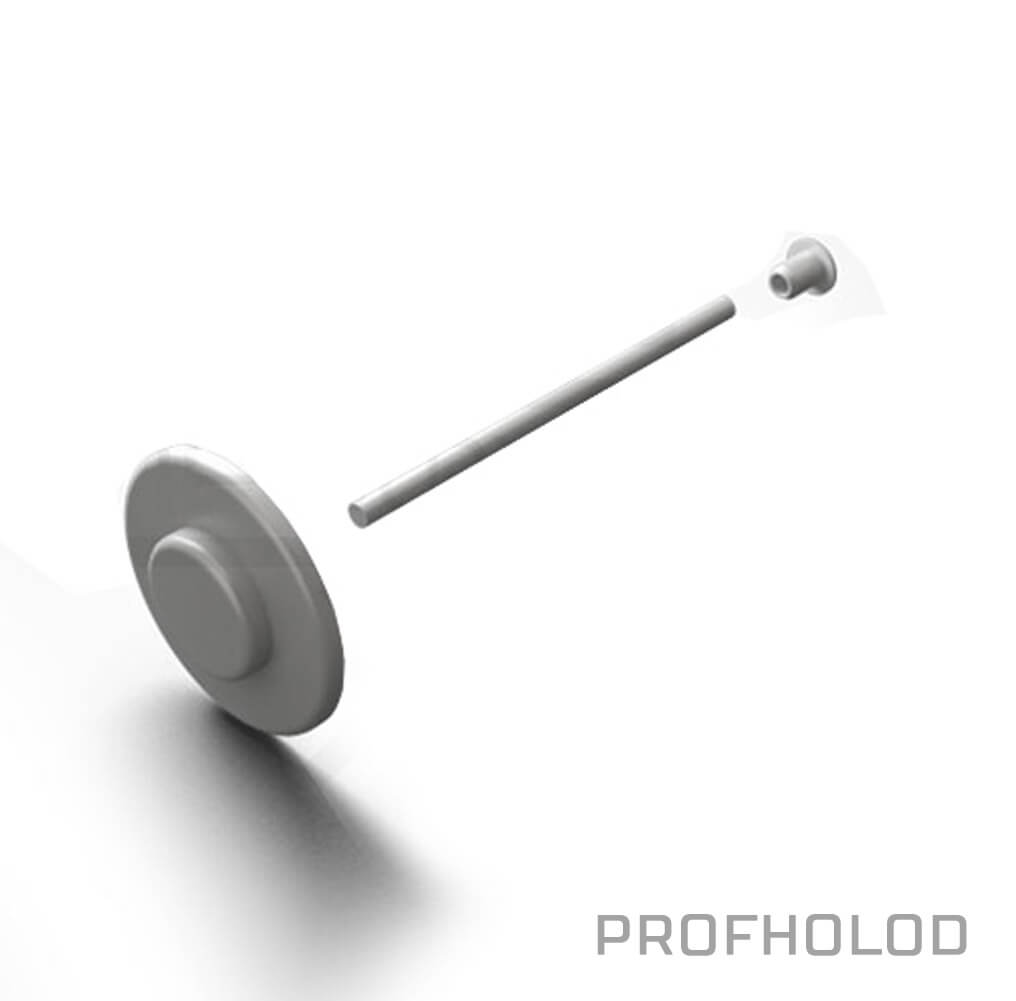

    Гайка Эриксона с шпилькой
  8. Комплект крепления дверной рамы к кирпичной стене. Краткое наименование: КРК.

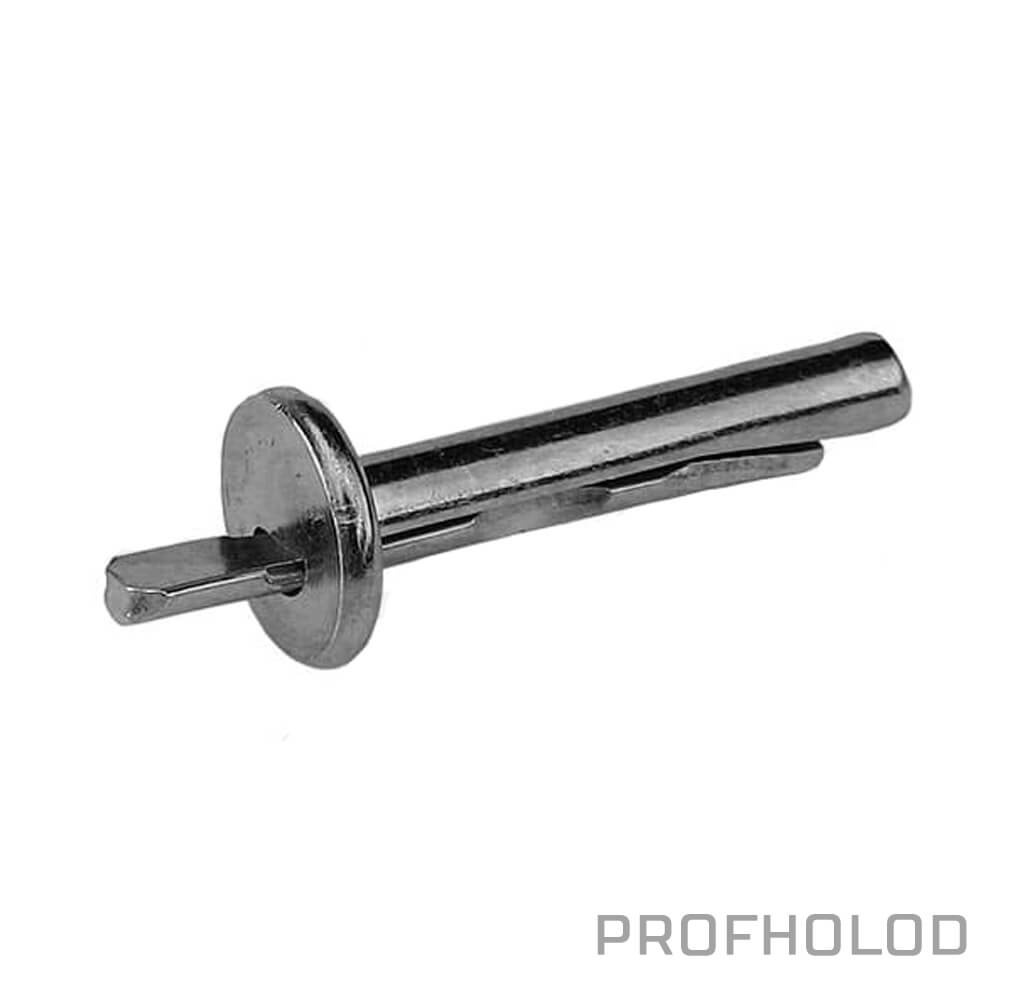

    Анкер клин для крепления дверной рамы
  9. Дверная рама и полотно двери из нержавеющей стали

    Предлагается на выбор два вида нержавеющей стали: AISI 304 для пищевых продуктов и AISI 430 для непищевых продуктов.

    Одностворчатая дверь из нержавеющей стали

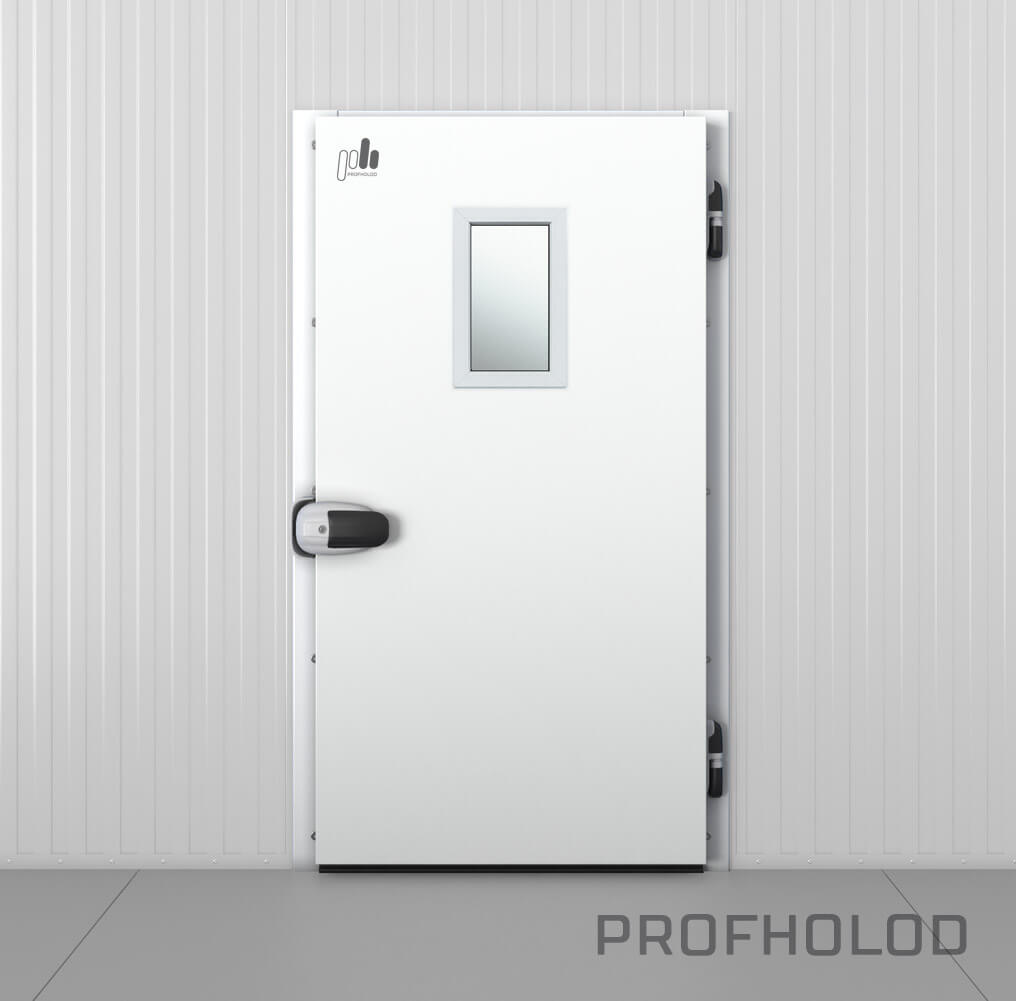

  10. Окно в полотне двери

    Предлагаются два варианта двухкамерных пластиковых окон с одинарным стеклопакетом: 400х400 мм и 400х600 мм.

    Одностворчатая дверь с двухконтурным металлоплатиковым окном
  11. Обустройство рамы под монорельс

    Дверные рамы под монорельс устанавливаются на сэндвич-панели или кирпичную стену. Ширина и высота проема под монорельс зависят от габаритов изделий, которые будут перемещаться по монорельсу. В базовой комплектации к дверям с проемом в раме под монорельс идет так же ПВХ-завеса по размеру проема.

  12. Отбойники на полотно двери

    ПрофХолод предлагает несколько видов материалов в качестве отбойника для одностворчатых дверей, стандартная высота отбойника 50 см.

    • AISI 304 нерж. металл 2 мм;
    • AISI 430 нерж. металл 2 мм;
    • АБС пластик 4 мм;
    • Рифлёный металл «Квинтет» 1.5 мм

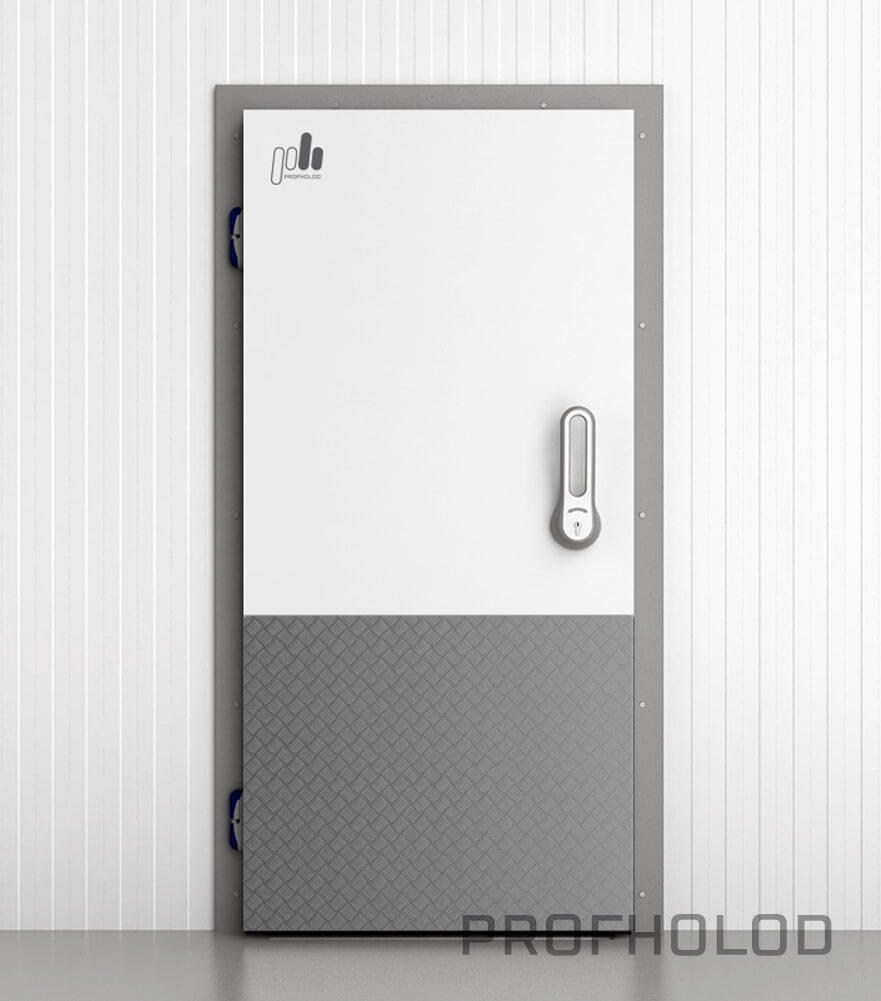

    Дверь с отбойником: рифлёный металл «Квинтет» 1.5 мм

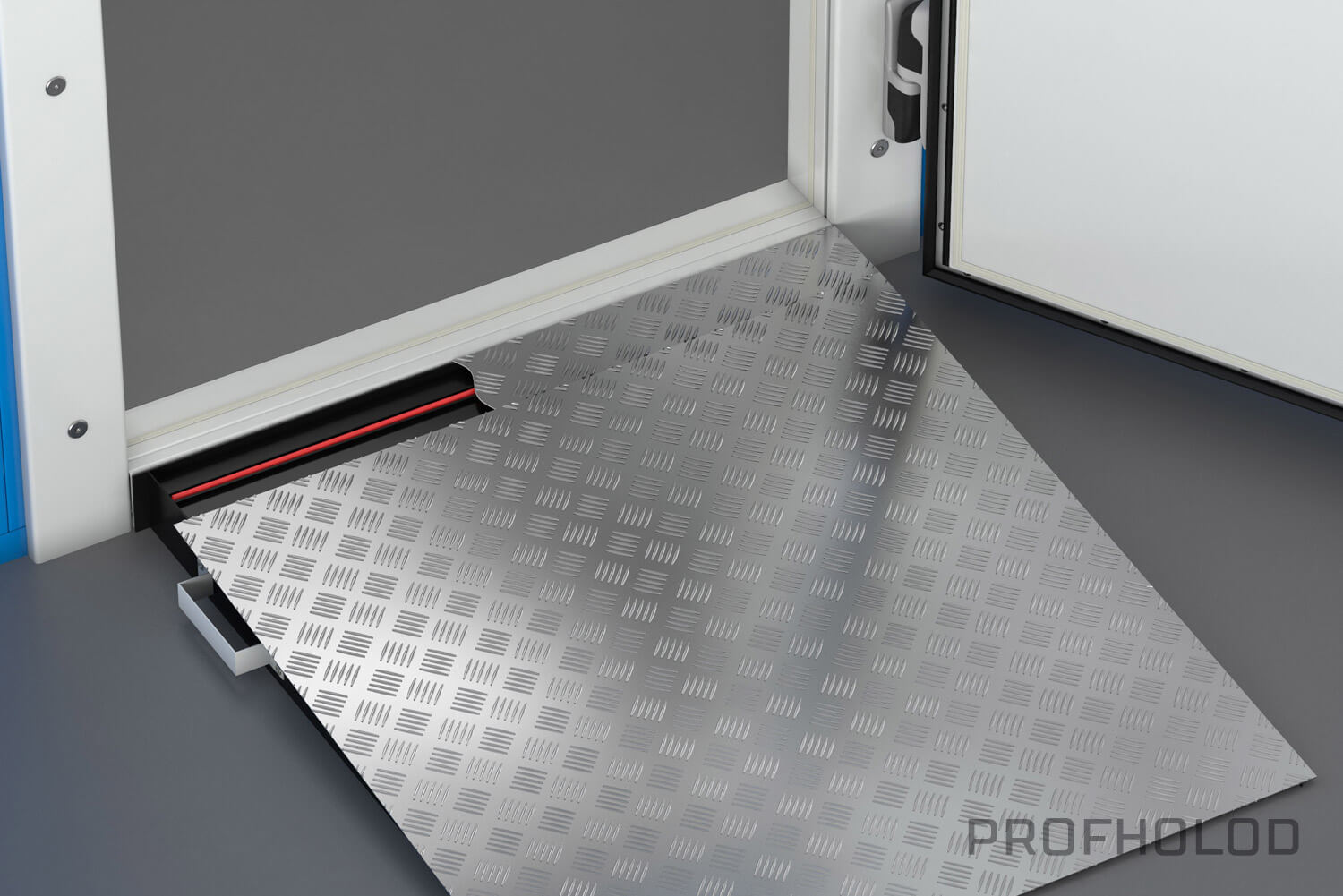

  13. Пандус

    ПрофХолод производит пандусы двух типов: стационарный и накладной. Стационарный пандус устанавливается к дверям с безпороговой рамой. Накладной пандус оборудован дополнительными ручками, для удобства перемещения. В безпороговых низкотемпературных дверях в пандус монтируется ПЭН 40 Вт/м для предотвращения промерзания нижнего уплотнителя к снованию пандуса.

    • Стандартная глубина пандуса: 1000 мм
    • Ширина: от 800 до 2500 мм
    • Высота: от 50 до 200
    • Основа пандуса: окрашенная сталь 2 мм
    • Верхняя часть: рифлёный металл «Квинтет» 1.5 мм
    • Нагрузка: 300 кг.

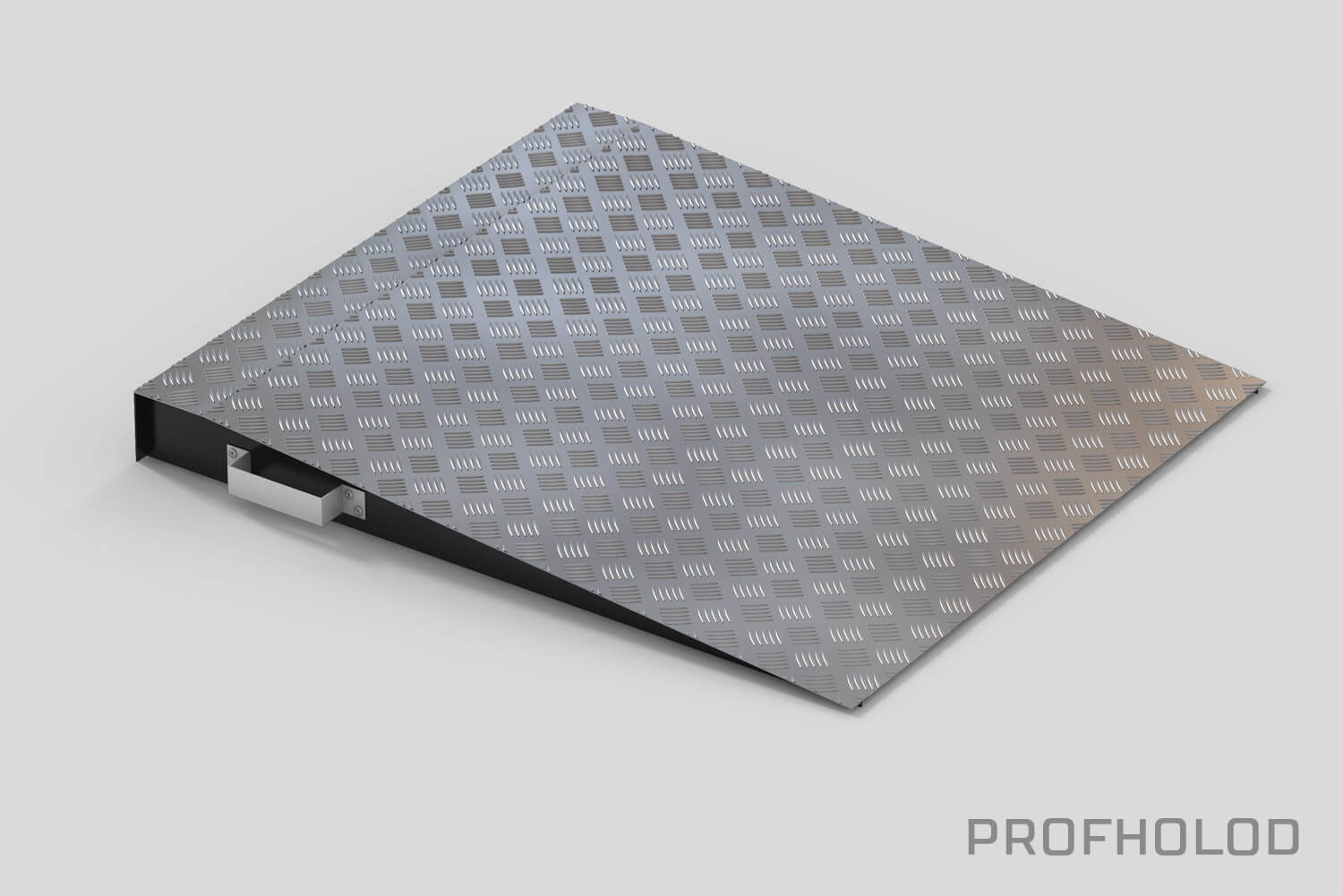

    Пандус накладной с ручками для переноса
    Обогреваемых пандус для низкотемпературной безпороговой двери
