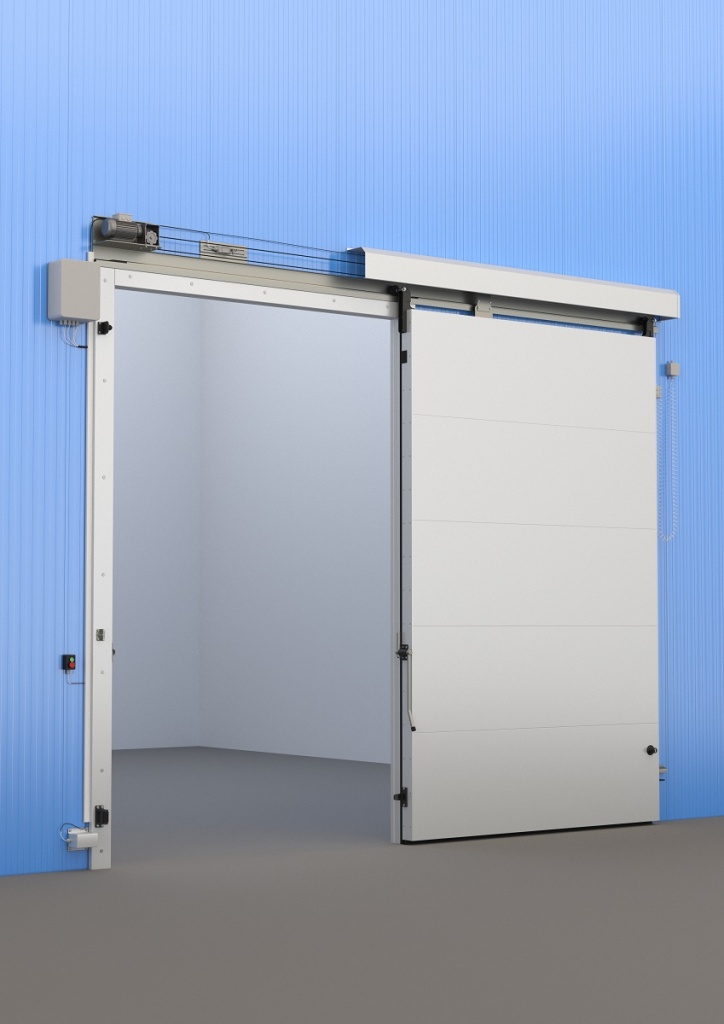

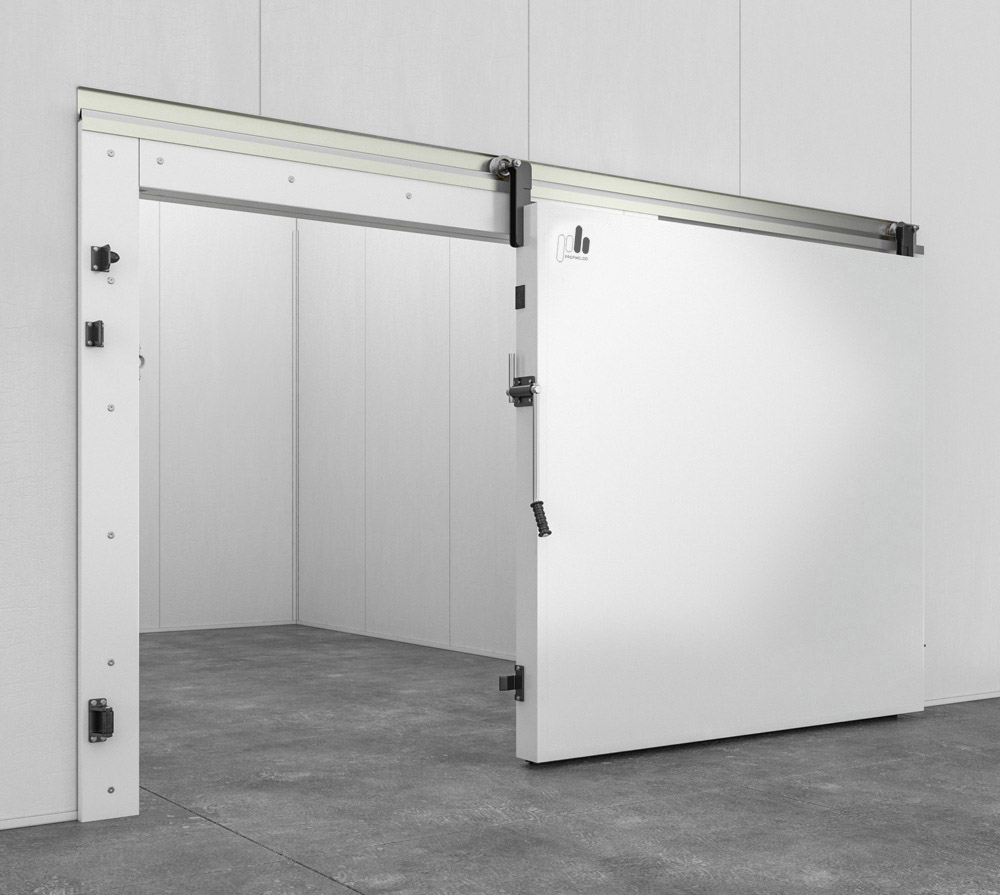

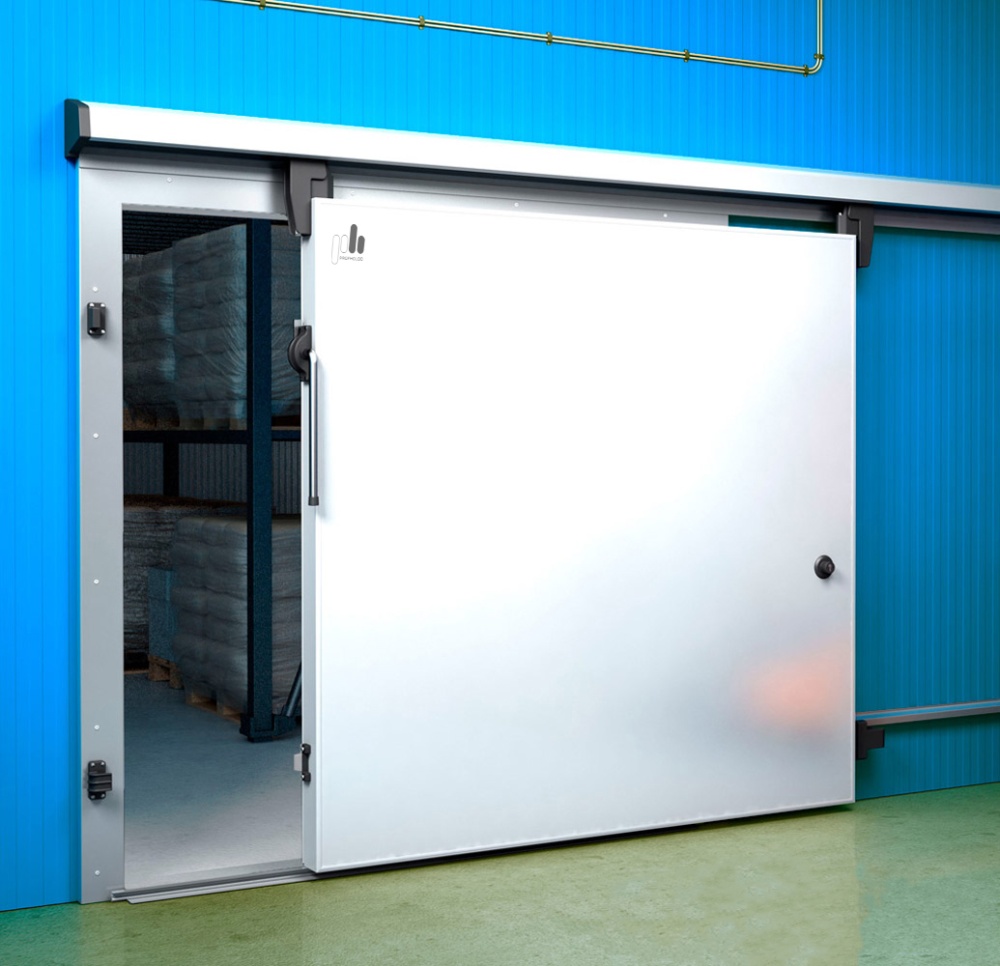

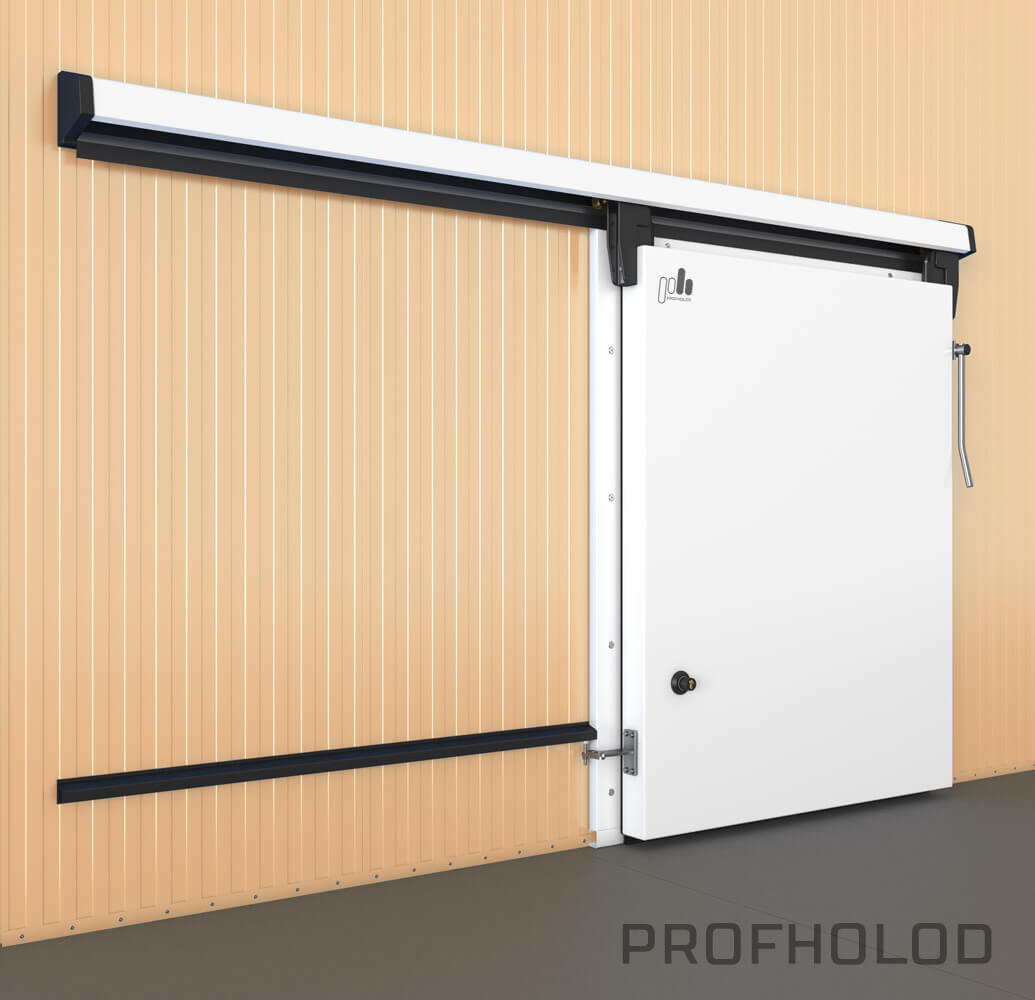

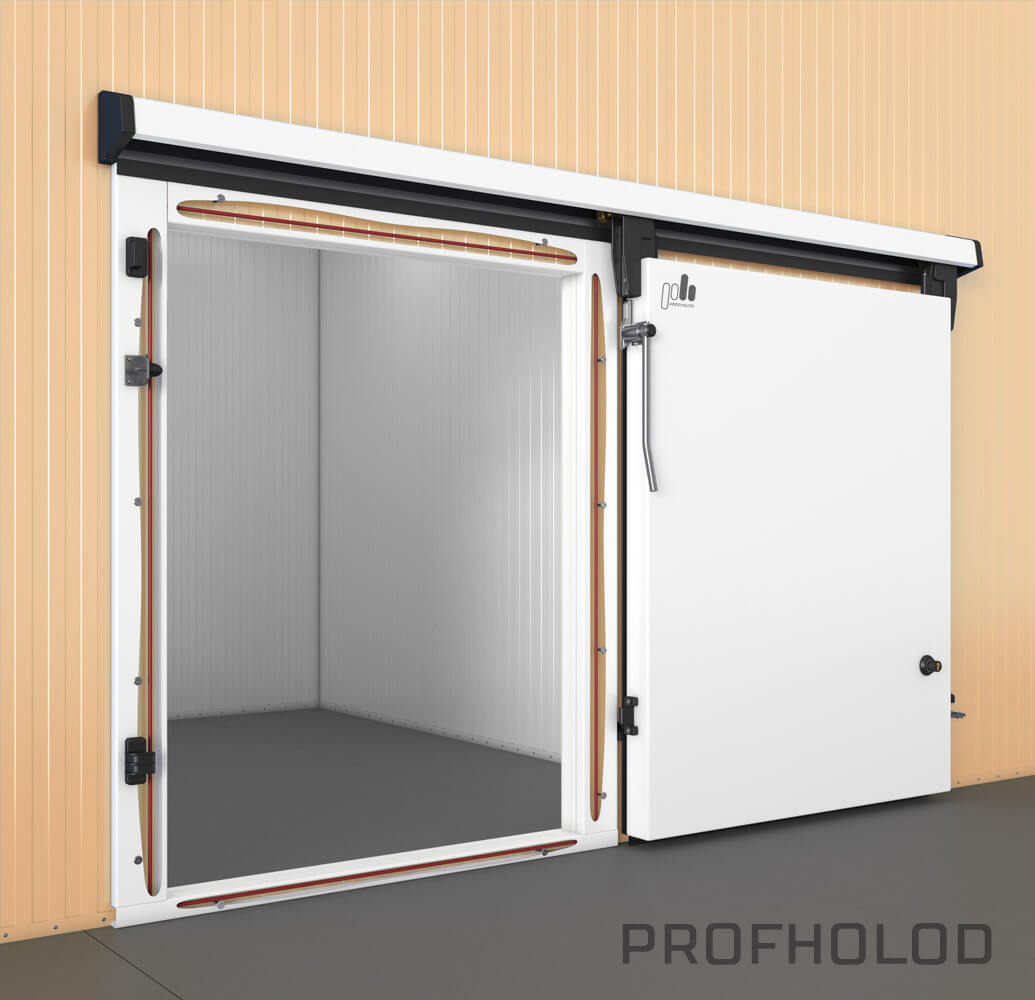

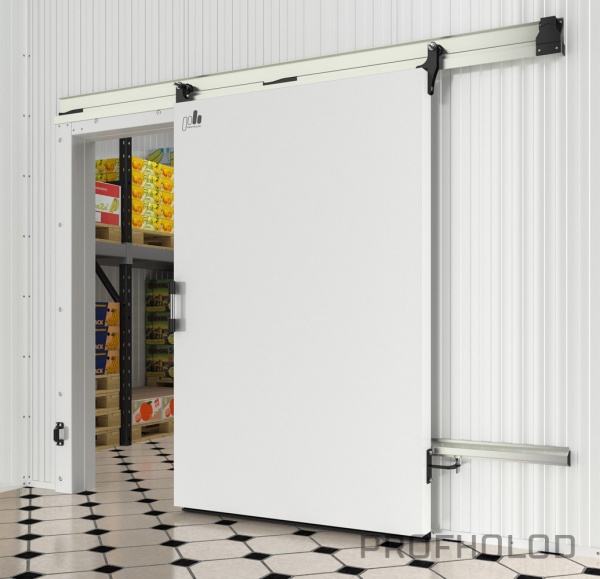

Откатные холодильные двери

Откатные холодильные двери
Откатные холодильные двери
Откатные холодильные двери

Маркировка откатных дверей:

ОД - Откатная Дверь легкой серии

ОД тяж. - Откатная Дверь тяжелой серии

Характеристики:
  • Толщина панелей: 80, 100, 120, 150 мм
  • Наполнитель: ППУ R&D центра Профхолод
  • Высота проема: до 3000 мм
  • Ширина проема: до 3000 мм
Описание

Назначение двери

Откатные холодильные двери предназначены для эксплуатации в помещениях, требующих поддержания заданной температуры (средне- и низкотемпературных холодильных камерах, складах, терминалах). ОД ПрофХолод удобны в эксплуатации, существенно экономят пространство помещений.

Откатные двери используются:

  • В местах прохода людей, провоза ручных тележек с грузом, механизированных погрузчиков;

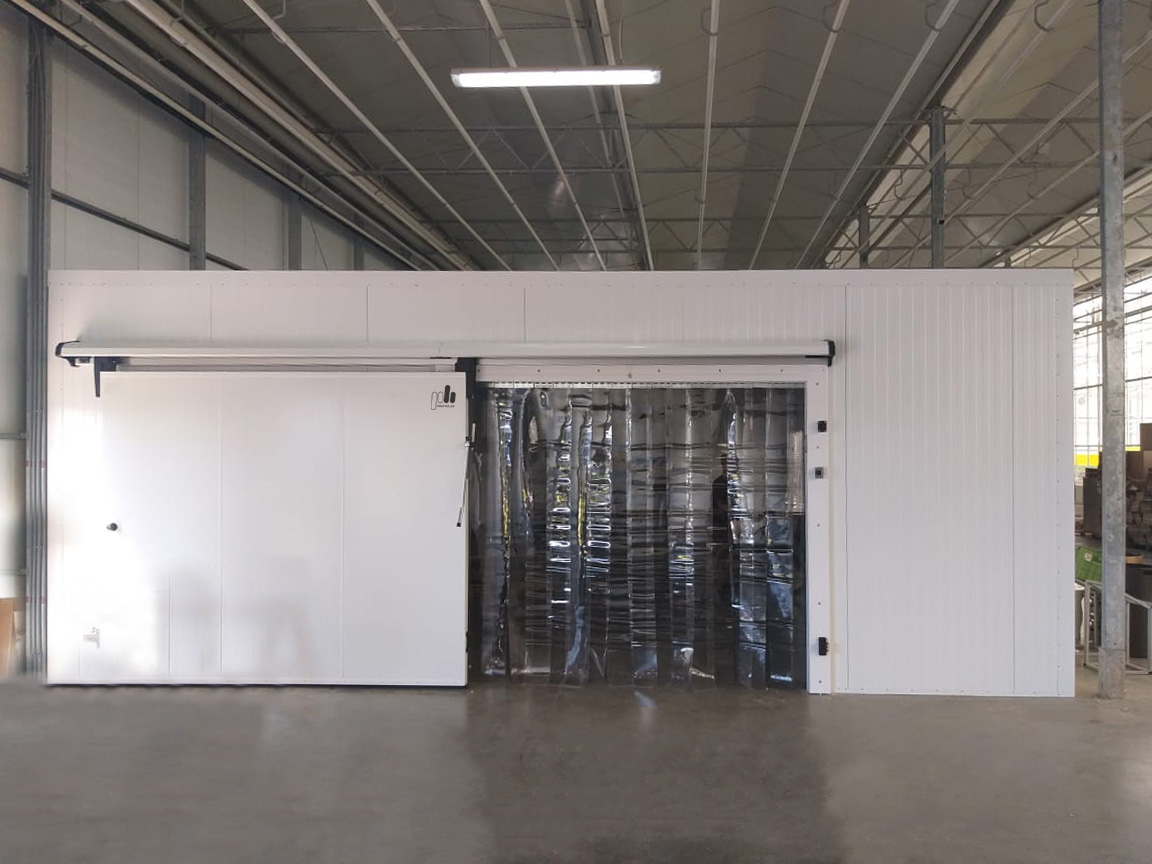

  • В холодильных камерах любого объема, складах, терминалах;
  • В помещениях где применяется монорельс;
  • Для стабилизации климатического режима в помещениях;
  • В помещениях с отсутствием требований к гигиене.

Варианты исполнения откатных дверей

Откатная дверь с порогом и без порога

Откатная дверь средне или низкотемпературного исполнения

Размеры двери

Толщина дверного полотна: 80, 100, 120 мм.
Высота светового проема: до 3000 мм.
Ширина светового проема: до 3000 мм.

Размеры откатной двери стандартного ряда (ОД)

Тип двери (XX-толщина панели) Ширина
проема
Высота
проема
Ширина
полотна
Высота полотна
С порогом Без порога
ОД 800 1800 ХХ 800 1800 900 1900 1815
ОД 800 2000 ХХ 800 2000 900 2100 2015
ОД 800 2200 ХХ 800 2200 900 2300 2215
ОД 800 2400 ХХ 800 2400 900 2500 2415
ОД 800 2600 ХХ 800 2600 900 2700 2615
ОД 800 2800 ХХ 800 2800 900 2900 2815
ОД 800 3000 ХХ 800 3000 900 3100 3015
ОД 1000 1800 ХХ 1000 1800 1100 1900 1815
ОД 1000 2000 ХХ 1000 2000 1100 2100 2015
ОД 1000 2200 ХХ 1000 2200 1100 2300 2215
ОД 1000 2400 ХХ 1000 2400 1100 2500 2415
ОД 1000 2600 ХХ 1000 2600 1100 2700 2615
ОД 1000 2800 ХХ 1000 2800 1100 2900 2815
ОД 1000 3000 ХХ 1000 3000 1100 3100 3015
ОД 1200 1800 ХХ 1200 1800 1300 1900 1815
ОД 1200 2000 ХХ 1200 2000 1300 2100 2015
ОД 1200 2200 ХХ 1200 2200 1300 2300 2215
ОД 1200 2400 ХХ 1200 2400 1300 2500 2415
ОД 1200 2600 ХХ 1200 2600 1300 2700 2615
ОД 1200 2800 ХХ 1200 2800 1300 2900 2815
ОД 1200 3000 ХХ 1200 3000 1300 3100 3015
ОД 1400 1800 ХХ 1400 1800 1500 1900 1815
ОД 1400 2000 ХХ 1400 2000 1500 2100 2015
ОД 1400 2200 ХХ 1400 2200 1500 2300 2215
ОД 1400 2400 ХХ 1400 2400 1500 2500 2415
ОД 1400 2600 ХХ 1400 2600 1500 2700 2615
ОД 1400 2800 ХХ 1400 2800 1500 2900 2815
ОД 1400 3000 ХХ 1400 3000 1500 3100 3015
ОД 1600 1800 ХХ 1600 1800 1700 1900 1815
ОД 1600 2000 ХХ 1600 2000 1700 2100 2015
ОД 1600 2200 ХХ 1600 2200 1700 2300 2215
ОД 1600 2400 ХХ 1600 2400 1700 2500 2415
ОД 1600 2600 ХХ 1600 2600 1700 2700 2615
ОД 1600 2800 ХХ 1600 2800 1700 2900 2815
ОД 1600 3000 ХХ 1600 3000 1700 3100 3015
ОД 1800 1800 ХХ 1800 1800 1900 1900 1815
ОД 1800 2000 ХХ 1800 2000 1900 2100 2015
ОД 1800 2200 ХХ 1800 2200 1900 2300 2215
ОД 1800 2400 ХХ 1800 2400 1900 2500 2415
ОД 1800 2600 ХХ 1800 2600 1900 2700 2615
ОД 1800 2800 ХХ 1800 2800 1900 2900 2815
ОД 1800 3000 ХХ 1800 3000 1900 3100 3015
ОД 2000 1800 ХХ 2000 1800 2100 1900 1815
ОД 2000 2000 ХХ 2000 2000 2100 2100 2015
ОД 2000 2200 ХХ 2000 2200 2100 2300 2215
ОД 2000 2400 ХХ 2000 2400 2100 2500 2415
ОД 2000 2600 ХХ 2000 2600 2100 2700 2615
ОД 2000 2800 ХХ 2000 2800 2100 2900 2815
ОД 2000 3000 ХХ 2000 3000 2100 3100 3015
ОД 2200 1800 ХХ 2200 1800 2300 1900 1815
ОД 2200 2000 ХХ 2200 2000 2300 2100 2015
ОД 2200 2200 ХХ 2200 2200 2300 2300 2215
ОД 2200 2400 ХХ 2200 2400 2300 2500 2415
ОД 2200 2600 ХХ 2200 2600 2300 2700 2615
ОД 2200 2800 ХХ 2200 2800 2300 2900 2815
ОД 2200 3000 ХХ 2200 3000 2300 3100 3015
ОД 2400 1800 ХХ 2400 1800 2500 1900 1815
ОД 2400 2000 ХХ 2400 2000 2500 2100 2015
ОД 2400 2200 ХХ 2400 2200 2500 2300 2215
ОД 2400 2400 ХХ 2400 2400 2500 2500 2415
ОД 2400 2600 ХХ 2400 2600 2500 2700 2615
ОД 2400 2800 ХХ 2400 2800 2500 2900 2815
ОД 2400 3000 ХХ 2400 3000 2500 3100 3015
ОД 2400 1800 ХХ 2400 1800 2500 1900 1815
ОД 2400 2000 ХХ 2400 2000 2500 2100 2015
ОД 2400 2200 ХХ 2400 2200 2500 2300 2215
ОД 2400 2400 ХХ 2400 2400 2500 2500 2415
ОД 2400 2600 ХХ 2400 2600 2500 2700 2615
ОД 2400 2800 ХХ 2400 2800 2500 2900 2815
ОД 2400 3000 ХХ 2400 3000 2500 3100 3015
ОД 2600 1800 ХХ 2600 1800 2700 1900 1815
ОД 2600 2000 ХХ 2600 2000 2700 2100 2015
ОД 2600 2200 ХХ 2600 2200 2700 2300 2215
ОД 2600 2400 ХХ 2600 2400 2700 2500 2415
ОД 2600 2600 ХХ 2600 2600 2700 2700 2615
ОД 2600 2800 ХХ 2600 2800 2700 2900 2815
ОД 2600 3000 ХХ 2600 3000 2700 3100 3015
ОД 2800 1800 ХХ 2800 1800 2900 1900 1815
ОД 2800 2000 ХХ 2800 2000 2900 2100 2015
ОД 2800 2200 ХХ 2800 2200 2900 2300 2215
ОД 2800 2400 ХХ 2800 2400 2900 2500 2415
ОД 2800 2600 ХХ 2800 2600 2900 2700 2615
ОД 2800 2800 ХХ 2800 2800 2900 2900 2815
ОД 2800 3000 ХХ 2800 3000 2900 3100 3015
ОД 3000 1800 ХХ 3000 1800 3100 1900 1815
ОД 3000 2000 ХХ 3000 2000 3100 2100 2015
ОД 3000 2200 ХХ 3000 2200 3100 2300 2215
ОД 3000 2400 ХХ 3000 2400 3100 2500 2415
ОД 3000 2600 ХХ 3000 2600 3100 2700 2615
ОД 3000 2800 ХХ 3000 2800 3100 2900 2815
ОД 3000 3000 ХХ 3000 3000 3100 3100 3015
Посмотреть таблицу целиком

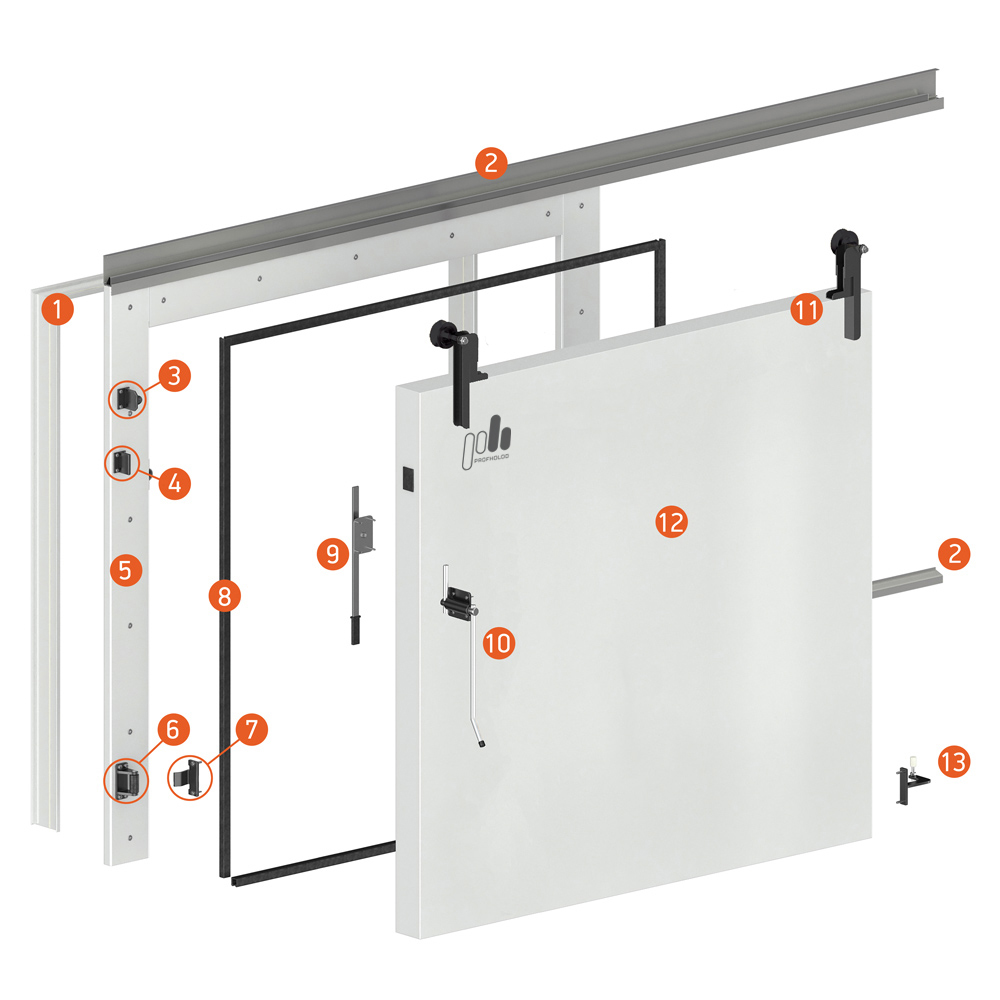

Конструкция двери

  1. Ролик 90 мм (латунь);
  2. Упор для откатной двери тяжелой серии;
  3. Наружная ручка-рычаг Fermod 3530;
  4. Замок для откатной двери RAHRBACH телескопический;
  5. BOX A Ролик нижний Q08-3 сталь;
  6. Лист нержавеющей стали AISI 304.

Дверное полотно

Дверное полотно, включая торцы панели, изготовлено из стального листа толщиной 0,5 мм, что (в отличие от торцевых пластиковых профилей) позволяет выдерживать механические удары и нагрузки. В качестве наполнителя используется жесткий пенополиуретан плотностью до 50 кг/м3.

Металлические торцы придают дверям дополнительную стойкость к боковым ударам, неизбежным при эксплуатации.

В зависимости от степени агрессивности рабочей среды, возможно изготовление полотна откатной двери с таким видом металла:

  • Оцинкованная сталь, окрашенная полимерной краской белого цвета (RAL 9003). По желанию заказчика возможно исполнение в любом другом цвете согласно каталогу цветов RAL
  • Неокрашенная оцинкованная сталь
  • Нержавеющая сталь Aisi 430 (для непищевых продуктов)
  • Нержавеющая сталь Aisi 304 (для пищевых продуктов)
  • Сталь с органическим покрытием для применения в с сельскохозяйственных объектах Granit Farm
  • Пищевая сталь с ламинированным покрытием Food Safe

Защиту дверного полотна от повреждений обеспечивает специальная полиэтиленовая пленка толщиной 50 мкм, которая свободно удаляется после монтажа.

Уплотнитель

Уплотнители для откатных дверей представляют собой ленточные герметизирующие прокладки из пористой резины EPDM (на основе этиленпропилендиеновых мономеров) с нанесенным слоем липкого армированного клея, защищенного протекторной бумагой. Уплотнители в откатных дверях применяется внизу дверного полотна в безпороговом исполнении двери и по периметру полотна во всех случаях.

Дверная рама

Стандартная накладная рама изготавливается из листовой холоднокатаной стали толщиной 2 мм и красится порошковой эмалевой краской в белый цвет (RAL 9003). Так же мы предлагаем возможность изготовления рамы из нержавеющей стали AISI 304 или AISI 430. Монтируется рама к наружной стене дверного проёма с помощью крепёжного набора, который входит в комплект двери.

Размеры металлической рамы зависят от размеров светового проёма:

  • Ширина рамы = ширина светового проёма + 300мм;
  • Высота рамы = высота светового проёма + 170 (беспороговое исполнение);
  • Высота рамы = высота светового проёма + 150 + высота порога (пороговое исполнение).

Фурнитура

Откатные двери комплектуются

  • усиленной фурнитурой собственного производства «ПрофХолод»

  • фурнитурой испанских компаний «Киде», Kide, и «Колдтек», Coldtech

  • французской «Фермод», Fermod

  • немецкой «Райрбах», Rahrbach

Срок службы особо прочной фурнитуры «ПрофХолод» увеличен в 1,5 раза за счет модернизации элементов.

Направляющие профили для откатных холодильных дверей «ПрофХолод» выполнены из анодированного алюминия и рассчитаны на нагрузки до 200 кг. Система боковых направляющих ОД «ПрофХолод» расположена на стене, на сэндвич-панели, без крепления к полу. Благодаря такой конструкции в направляющие не попадают посторонние предметы — а значит, повышается надежность и долговечность механизмов. Ролики кронштейнов и комплекты упоров и захватов изготовлены из маслонаполненного полиамида, который обеспечивает постоянное самосмазывание механизма.

Одностворчатые откатные двери легкой серии по умолчанию комплектуются фурнитурой Kide или Coldtech: Box A, Box B или Box C, Box F, Box E, замком для откатной двери.

Одностворчатые откатные двери тяжелой серии комплектуются фурнитурой «ПрофХолод», фурнитурой Kide и Fermod: Box A, Box B или Box C, Box D, Box H (если дверь толще 150 мм), внутренней ручкой Fermod 3350, упором для откатной двери тяжелой серии и замком для откатной двери Kide.

Заказать

Возможные варианты цветов по каталогу RAL

1014 слоновая кость 1015 бежевый
1018 желтый цинк 3003 гранатовый
3005 вишневый 3009 красная окись
3011 теракотовый 5005 синий насыщенный
6002 газонная трава 6005 зеленый мох
7004 серый 8017 шоколадный
9002 бело-серый 9003 белый
9006 алюминий светлый 9010 белый чистый

Остались вопросы?

Хотите купить Откатные холодильные двери или любую другую продукцию «ПрофХолод»?

Звоните! +7 (717) 269-69-37

Заказать звонок от специалиста

Нажмите кнопку для начала чата в Viber

Перейти

Нажмите кнопку для начала чата в WhatsApp

Перейти

Нажмите кнопку для начала чата в Telegram

Перейти
Доп. опции

Опции для откатной двери (ОД)

Холодильные двери общего назначения производства завода «Профхолод» могут быть изготовлены со следующими дополнительными опциями:

  1. Обрамление дверного проема

    Дверные проемы в сэндвич-панелях обрамляются специальным П-образным элементом, который выполнен из двух металлических уголков и «стыковочного» пластикового профиля

    Обрамление дверного проема в сэндвич панели
  2. Обогреваемый порог

    Обогреваемый дверной порог рекомендуется устанавливать в безпороговых низкотемпературных дверях, для предотвращения примерзания нижней части уплотнителя к дверной раме. В порог устанавливается ПЭН мощностью 40Вт.

    Усиленный обогреваемый порог для безпороговой двери
  3. ПЭН обогрева металлической рамы (для НИЗКОтемпературных камер, ниже 0°С). Краткое наименование: Н

    ПЭН устанавливается по периметру дверной рамы, для предотвращения примерзания уплотнителя к дверной раме в низкотемпературных камерах. Мощность ПЭНа 40Вт на м.

    ПЭН для обогрева дверной рамы 40Вт на м/п
  4. ПЭН обогрева уплотнителя двери (для НИЗКОтемпературных камер, ниже -25°С, шокер). Краткое наименование: ПЭН Р

    ПЭН устанавливается во внутренний контур уплотнителя дверного полотна, в дверях устанавливаемых в камерах шоковой заморозки. Мощность ПЭНа 20Вт на м.

  5. Комплект крепления дверной рамы к сэндвич панели с проёмом. Краткое наименование: КРС
    Гайка эриксона с шпилькой
  6. Комплект крепления дверной рамы к кирпичной стене. Краткое наименование: КРК
  7. Дверная рама и полотно двери с нержавеющей стали

    Предлагается на выбор два вида нержавеющей стали: AISI 304 (для пищевых продуктов) и AISI 430 (для непищевых продуктов)

  8. Окно в полотне двери

    Предлагаются два варианта двухкамерных пластиковых окон с одинарным стеклопакетом: 400х400 мм и 400х600 мм.

  9. Обустройство рамы под монорельс

    Дверные рамы под монорельс устанавливаются на сэндвич-панели или кирпичную стену. Ширина и высота проема под монорельс зависят от габаритов изделий, которые будут перемещаться по монорельсу. В базовой комплектации к дверям с проемом в раме под монорельс идет так же ПВХ завеса по размеру проема.

  10. Отбойники на полотно двери

    Компания Профхолод предлагает несколько видов материалов в качестве отбойника для одностворчатых дверей, стандартная высота отбойника 50 см.

    • AISI 304 нерж. металл 2 мм;
    • AISI 430 нерж. металл 2 мм;
    • АБС пластик 4 мм;
    • Рифлёный металл «Квинтет» 1.5 мм
  11. Пандус

    Производятся пандусы двух типов стационарный и накладной. Стационарный пандус устанавливается к дверям с безпороговой рамой. Накладной пандус оборудован дополнительными ручками, для удобства перемещения. Так же в безпороговых, низкотемпературных дверях, в пандус монтируется ПЭН 40Вт, для предотвращения промерзания нижнего уплотнителя к снованию пандуса.

    • Стандартная глубина пандуса: 1000 мм
    • Ширина: от 800 до 2500 мм
    • Высота: от 50 до 200
    • Основа пандуса: окрашенная сталь 2 мм
    • Верхняя часть: рифлёный металл «Квинтет» 1.5 мм
    • Нагрузка: 300 кг.
    Пандус накладной с ручками для переноса

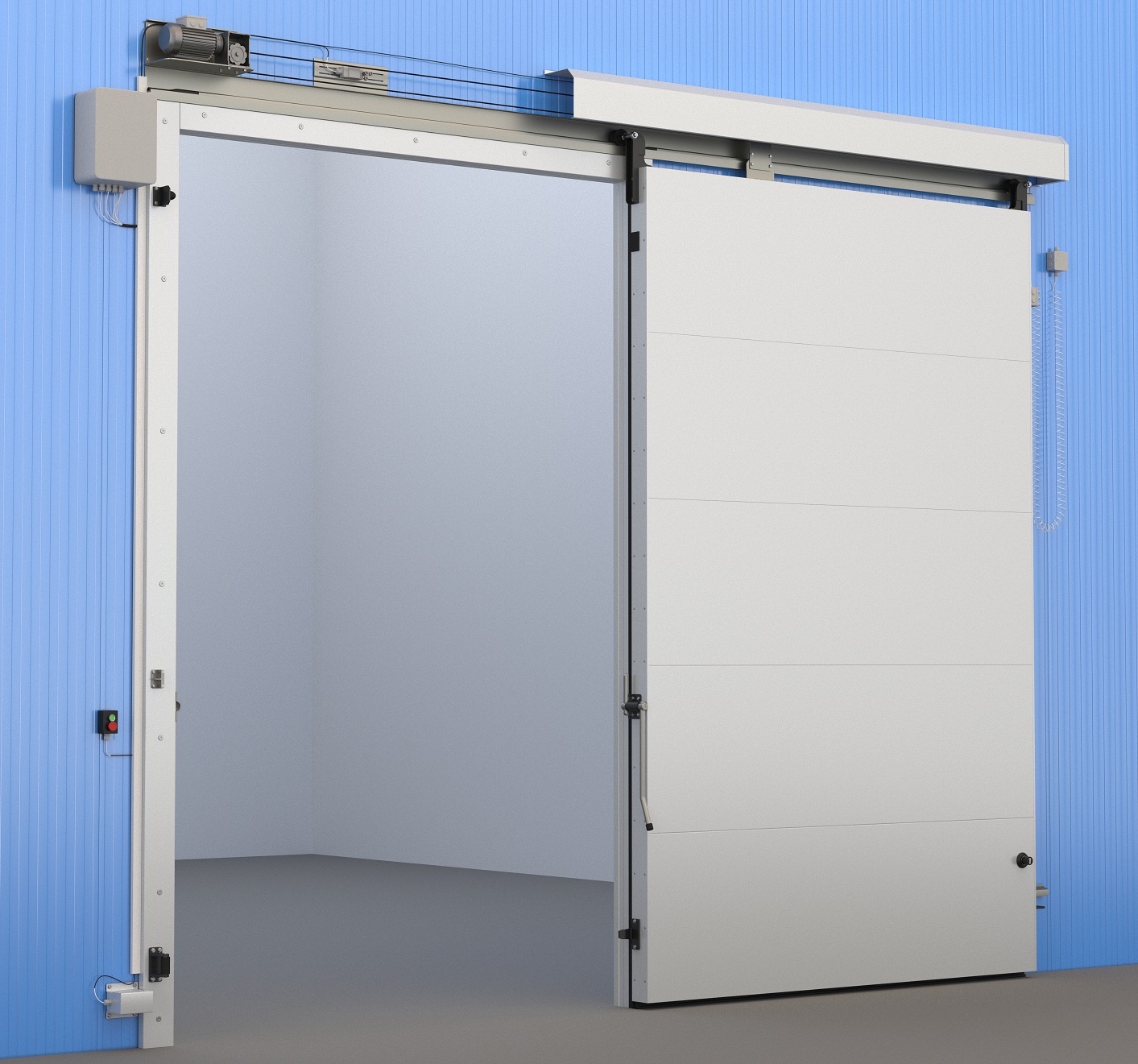

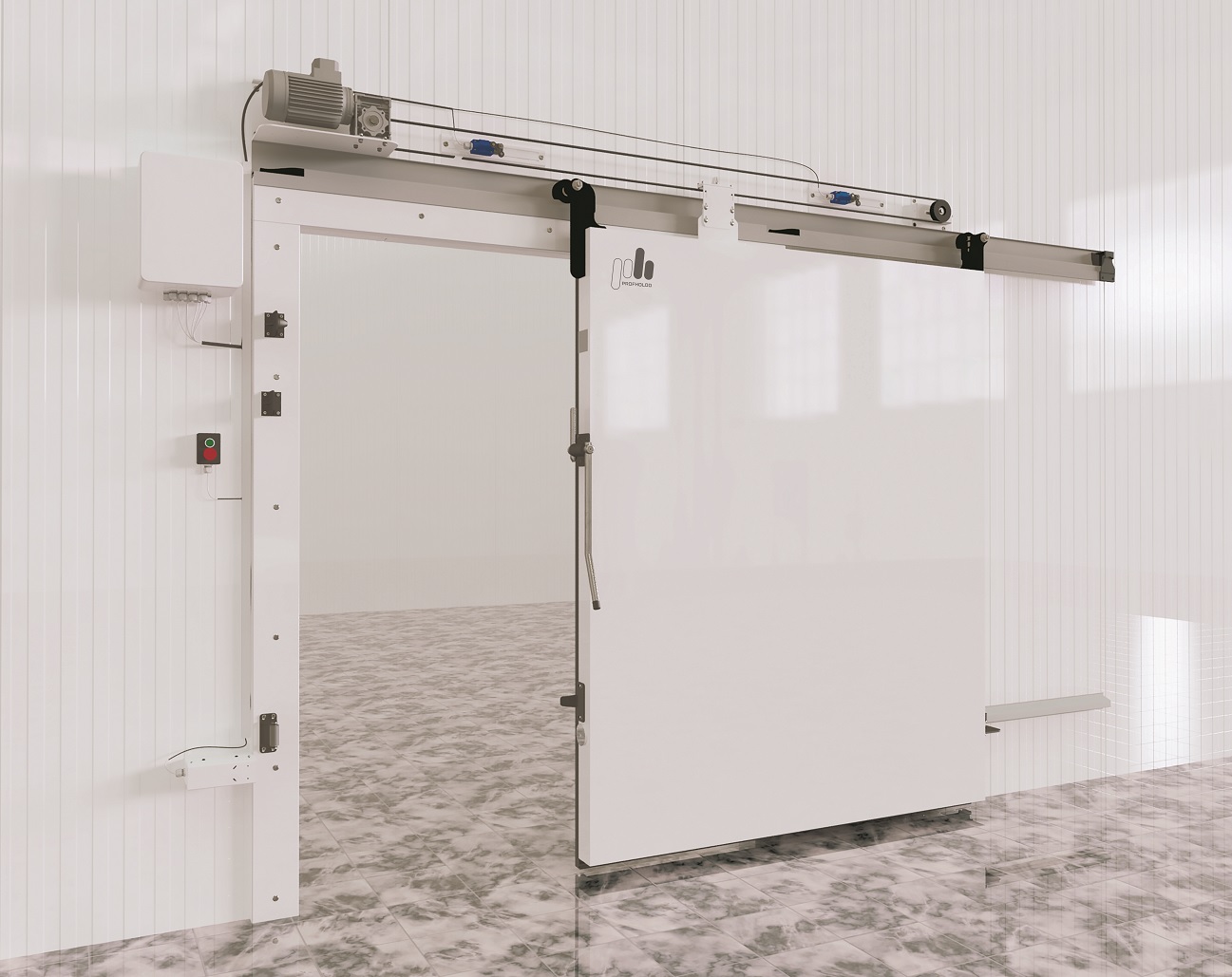

  12. Электропривод «ПрофХолод»

    Электропривод «ПрофХолод» сокращает потери холода, упрощает доступ в помещение за счет автоматизации открывания и закрывания дверей и выделяется привлекательной ценой. Привод разработан с учетом особенностей эксплуатации холодильных камер в России и в тестовом режиме прошел 150 000 циклов открывания-закрывания.

    Электропривод «ПрофХолод»

    Для самых популярных размеров проемов

    Электропривод устанавливается на дверные проемы шириной до 3 и высотой до 5 метров на откатные двери с собственной усиленной фурнитурой, с испанской фурнитурой «Киде» (Kide) или с итальянской «ЭмТиАш» (MTH).

    Полная преднастройка привода

    Чтобы облегчить установку привода, механизм поставляется полностью настроенным и проходит испытания в заводских условиях на стенде «ПрофХолода».

    Безопасная работа

    Механизм оснащен датчиками безопасности и надежно защищен от перегрузок: при попадании на траекторию движения двери посторонних элементов дверь останавливается автоматически. Система безопасности обеспечивает аварийное открывание: кнопки управления дверью дублируются внутри холодильной камеры, а при отключении электропитания дверь можно открывать и закрывать вручную.

    Легкость управления

    Управлять приводом можно с помощью кнопки открывания/закрывания, шнура или пульта дистанционного управления. С помощью таймера автоматического закрывания привод можно настроить так, чтобы он автоматически закрывал дверь — от 1 секунды после открывания. Электропривод позволяет дополнительно настроить скорость движения двери, время ускорения и торможения, усилие при начале движения двери.

    В базовую комплектацию электропривода «ПрофХолод» входят:

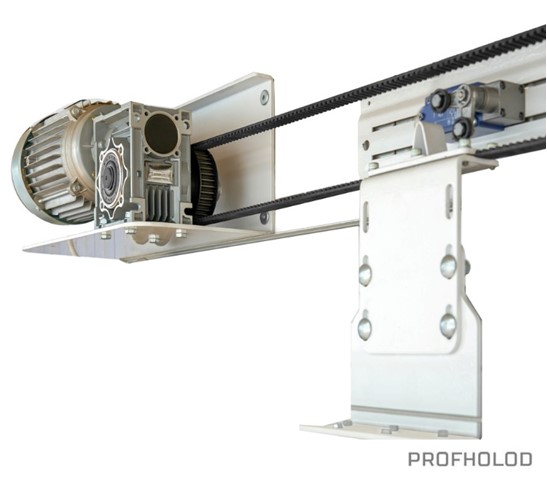

    • Приводная станция: электродвигатель с червячным редуктором, на выходном валу которого установлен зубчатый шкив, кронштейн крепления
    • Натяжная станция с зубчатым шкивом с кронштейном крепления
    • Зубчатый ремень с кронштейном крепления
    • Электрический шкаф с элементами автоматики
    • Концевые выключатели положения двери с элементами монтажа
    • 2 стационарных кнопочных поста с кнопками пуска и аварийной остановки
    • Соединительные кабели

    Опции:

    • Выносной шнуровой переключатель отката двери
    • Замок с электроконтактом
    • Таймер
    • Фотоэлектрические датчики
    • Оптические датчики
    • Пульт дистанционного управления
    • Защитный кожух

    Гарантия на привод — 1 год.

  13. Электропривод «Дервет» (Dervet), Италия
    Электропривод «Дервет»

    Характеристики:

    • Рабочий диапазон температур от –25 до + 55
    • Вес дверного полотна до 200 кг
    • Степень защиты IP65: полная защита от пыли, защита от воздействия воды

    Опции:

    • Пульт дистанционного управления
    • Датчик защиты от закрывания на фотоэлементах
    • Резервный аккумулятор для питания привода при отключении электроэнергии
    • Шнуровой выключатель
  14. Электрический привод FERMOD KIT 5010

    Предназначен для автоматизации закрывания-открывания откатных холодильных дверей. Применяется для откатных дверей с системой направляющих Fermatic 2157, Fermatic 3536-3538. Производитель — «Фермод», Fermod (Франция).

  15. Штифтовой замок «ПрофХолод»

    Устанавливается на двери толщиной от 100 до 120 мм.

  16. Штифтовой замок «ПрофХолод» для откатных дверей с электроприводом

    Специальный замок для откатных холодильных дверей с электроприводом. Разработан в Департаменте технических решений и новых разработок «ПрофХолода».

Остались вопросы?

Хотите купить Откатные холодильные двери или любую другую продукцию «ПрофХолод»?

Звоните! +7 (717) 269-69-37

Заказать звонок от специалиста

Нажмите кнопку для начала чата в Viber

Перейти

Нажмите кнопку для начала чата в WhatsApp

Перейти

Нажмите кнопку для начала чата в Telegram

Перейти
Документация

Файлы для скачивания

Остались вопросы?

Хотите купить Откатные холодильные двери или любую другую продукцию «ПрофХолод»?

Звоните! +7 (717) 269-69-37

Заказать звонок от специалиста

Нажмите кнопку для начала чата в Viber

Перейти

Нажмите кнопку для начала чата в WhatsApp

Перейти

Нажмите кнопку для начала чата в Telegram

Перейти
Калькуляторы

Расчет стоимости двери

Остались вопросы?

Хотите купить Откатные холодильные двери или любую другую продукцию «ПрофХолод»?

Звоните! +7 (717) 269-69-37

Заказать звонок от специалиста

Нажмите кнопку для начала чата в Viber

Перейти

Нажмите кнопку для начала чата в WhatsApp

Перейти

Нажмите кнопку для начала чата в Telegram

Перейти
Заказать
Имя:
Компания:
Телефон:* (Например: +7 495 745-01-37)
Город:
Комментарий:
Нравится
Мне нравится
