Стеновые сэндвич-панели с пенополиизоциануратом PIR Premier

>50 лет

срок эксплуатации
сэндвич-панели

Заказать расчет Скачать прайс

Толщина панелей

40-200 мм
Длина панелей

2000-16000 мм
Ширина панелей

1000 или 1190 мм
Теплопроводность

до 0,0194 Вт/м*К

Описание

Стеновые сэндвич-панели c PIR Premier «ПрофХолода» — трехслойные панели с теплоизоляцией из огнестойкого пенополиизоцианурата на системе PIR Premier из лучших компонентов.

Сэндвич-панели с PIR Premier используются в Казахстане и 27 странах мира, сокращая затраты на охлаждение или обогрев за счет теплопроводности 0,0194 Вт/м*К. Сэндвич-панели обладают знаком СЕ, соответствуют европейскому стандарту EN-14509. Уникальный стыковочный профиль глубиной 20 мм гарантирует отсутствие мостов холода. Система PIR Premier разработана в R&D центре «ПрофХолода» в 2016 году специально для сэндвич-панелей и является самой продаваемой PIR-системой в России. Сэндвич-панели производятся в любых цветах по каталогу RAL.

Пенополиизоцианурат или ПИР, PIR соответствует главным требованиям для утеплителей: пожаробезопасен, негорюч, затухает при воздействии огня.

Главное отличие PIR от пенополиуретана PUR — подтвержденная сертификатами высокая огнестойкость: Г1, EI45. ПИР по сравнению с ПУР обладает более высокими показателями прочности на разрыв и на сжатие и может использоваться там, где к этим свойствам предъявляются повышенные требования: в конструкции зданий, которые подвержены сильным ветровым нагрузкам.

Чтобы контролировать свойства PIR Premier на молекулярном уровне, в 2020 году «ПрофХолод» установил на своем производстве стеновых и кровельных сэндвич-панелей самую современную в мире установку по производству сложных полиэфиров немецкой компании H&S Anlagentechnik.

Поможем спроектировать подходящее для вас решение

Производим и помогаем находить подрядчиков
в Казахстане и 27 странах мира

Смотреть все решения

2020

Россия, Московская область

Хлебобулочный склад

Стеновые сэндвич-панели с PIR Premier

5 500 м²

Кровельные сэндвич-панели с PIR Premier

1 000 м²

Холодильные откатные двери

6 шт.

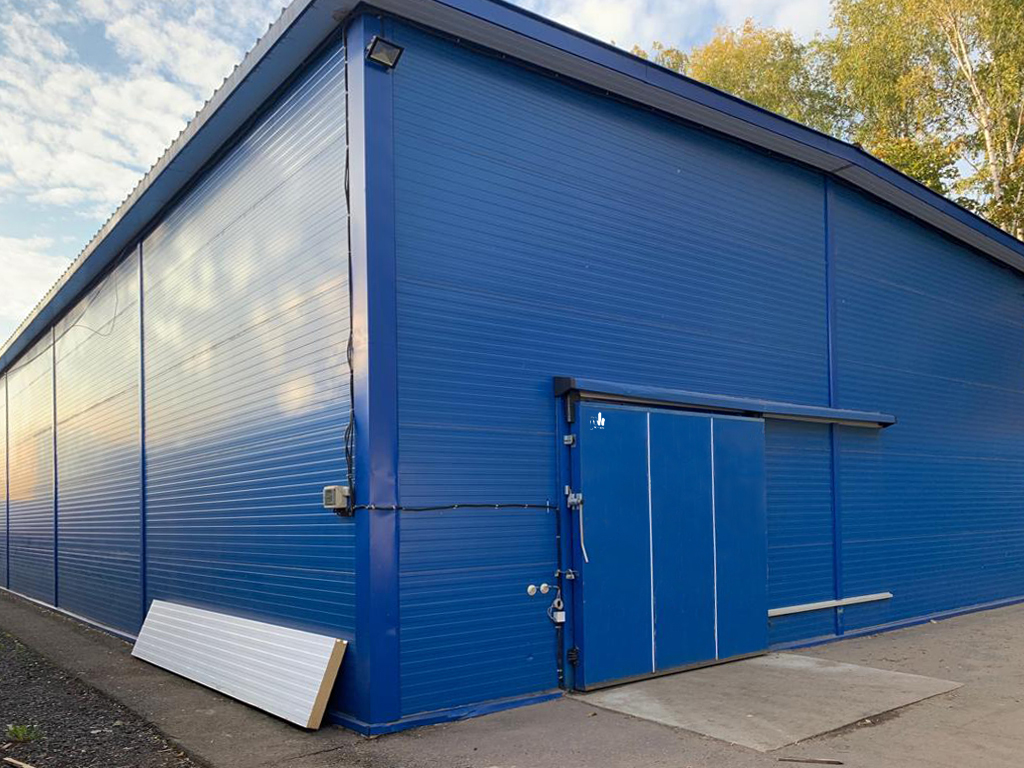

2021

Россия, Московская область

Рыбный склад

Стеновые сэндвич-панели с PIR Premier

260 м²

Холодильные откатные двери

4 шт.

Преимущества

Низкая теплопроводность
0,0194 Вт/м*К с PIR Premier
Материал пожаробезопасен, негорюч,
затухает при воздейстии огня
Высокая плотность
и жесткость пенополиуретанаБолее 203 кПа при испытаниях прочности на сжатие при 10% деформации и более 160 кПа на разрыв при плотности 40 кг/м³
Ежегодная экономия
за счет сокращения энергопотерь ППУ толщиной 115 мм ежегодно экономит
162 кВт·ч на 1 м² изолированной поверхности
Контроль свойства PIR Premier
на молекулярном уровне

Сроки производства

Две непрерывные линии по производству сэндвич-панелей с наполнителем из огнестойкого пенополиизоцианурата PIR Premier мощностью до 6 000 000 квадратных метров сэндвич-панелей в год позволяют максимально точно спрогнозировать сроки поставки продукции для строительства ваших объектов в Казахстане: складов, холодильных камер, промышленных, сельскохозяйственных зданий.

Ваши сэндвич-панели будут готовы в течение 2 недель с момента оформления заказа. Организуем перевозку в любой регион Казахстана за 3-4 дня с момента готовности заказа.

Цены

Виды покрытий, которые используются при производстве сэндвич-панелей:

RAL – оцинкованная сталь с полиэфирным покрытием, цвет по умолчанию RAL 9003, возможно исполнение в других цветах. Для универсального использования. RUV 2, RC 2;
Zn – оцинкованная сталь без полиэфирного покрытия. Для универсального использования;
AISI 304 – нержавеющая сталь для пищевых производств;
AISI 430 – нержавеющая сталь для непищевых производств;
PVDF – сталь со специальным покрытием для сельскохозяйственных зданий. RUV 4, RC 4;
PU - сталь с полиуретановым покрытием;
Food safe – сталь со специальным покрытием для мясных, рыбных, молочных, сырных и других пищевых производств, помещений с постоянной влажностью. RUV 4, RC 5.

Подробнее о свойствах разных покрытий

Толщина панели, мм/ Тип стыковки (шип-паз)		Материал покрытия стороны В
Толщина панели, мм/ Тип стыковки (шип-паз)		Ral	Zn	Aisi 304	Aisi 430	PVDF	PU	Food Safe
Материал покрытия стороны А: Ral
Одинарный	40	1964	1914	3731	3155	2594	2709	3337
	50	2089	2039	3856	3280	2719	2834	3462
	60	2224	2174	3991	3415	2854	2969	3597
Двойной	80	2493	2443	4260	3684	3123	3238	3866
	100	2775	2725	4542	3966	3405	3520	4148
	120	3090	3040	4857	4281	3720	3835	4463
	150	3600	3550	5367	4791	4230	4345	4973
Тройной	200	4443	4393	6210	5634	5073	5188	5816
Материал покрытия стороны А: ZN
Одинарный	40	1914	1864	3681	3105	2544	2659	3287
	50	2039	1989	3806	3230	2669	2784	3412
	60	2174	2124	3941	3365	2804	2919	3547
Двойной	80	2443	2393	4210	3634	3073	3188	3816
	100	2725	2675	4492	3916	3355	3470	4098
	120	3040	2990	4807	4231	3670	3785	4413
	150	3550	3500	5317	4741	4180	4295	4923
Тройной	200	4393	4343	6160	5584	5023	5138	5766

Скачать полный прайс-лист

Документация
Технические характеристики
Конструкция
Система PIR Premier

Технический каталог сэндвич-панелей с PIR Premier, PUR Classic PDF

Описание сэндвич-панелей с PIR Premier, PUR Classic PDF

Протокол измерения коэффициента теплопроводности образца сэндвич-панели «ПрофХолод» с PIR Premier в лаборатории технического центра ООО «Эластокам», СП «Нижнекамскнефтехим» и «БАСФ Полиуретанс ГмбХ» PDF

Основные цвета по стандарту RAL, в которых вы можете заказать сэндвич-панели в «ПрофХолоде» PDF

Характеристики стеновых сэндвич-панелей с наполнителем PIR Premier

Наименование показателя	Значение
Тип наполнителя	PIR Premier
Плотность	(40 ± 2) кг/м³
Толщина панелей, мм	40	50	60	80	100	120	140	150	160	180	200
Вес, кг/м²	8,5-9,5	8,9-9,9	9,7-10,7	10,4-11,6	11,2-12,4	11,9-13,2	12,7-14,1	13,1-14,5	13,5-14,9	14,2-15,8	15-16,6
Максимальная длина	16 000 мм
Ширина	1 200 мм
Рабочая ширина	1 185 мм
Толщина металла	≥ 0,45 мм

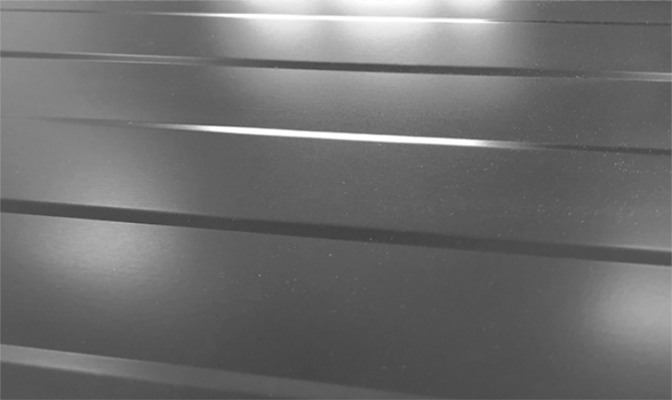

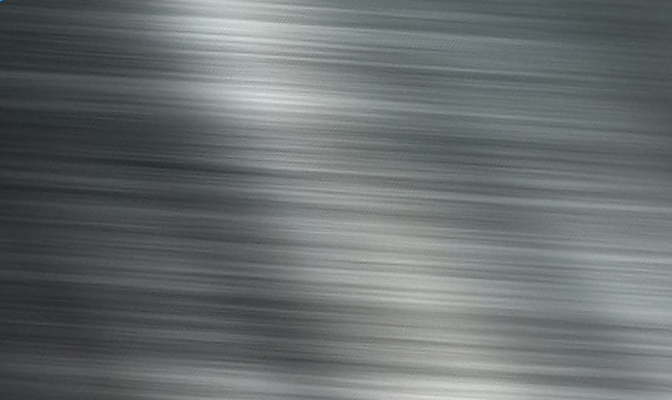

Поверхность металла	профилированная / гладкая
Стандартное исполнение	RAL 9003/Zn (некрашеный оцинкованный лист)
Коэффициент теплопроводности	0,022 Вт/мK
Коэффициент термического сопротивления	1,90	2,38	2,86	3,81	4,76	5,71	6,67	7,14	7,62	8,57	9,52
Влагопоглощение за 24 часа при относительной влажности воздуха 96%	12,5%
Водопоглощение за 24 часа при полном погружении, % от объема	2,5%
Звукоизоляция	25 дБ

Пожаростойкость сэндвич-панелей с наполнителем PIR Premier

Показатель	Изделие	40 мм	60 мм	80-120 мм	150-200 мм
Предел огнестойкости	Стеновые PUR-панели	EI 15
	Стеновые PIR-панели	EI 15	EI 30		EI 45
	Кровельные PIR-панели	RE 15	RE 15	RE 30	RE 30
Группа горючести	Стеновые PIR-панели	Г2
Группа воспламеняемости		В1
Дымообразующая способность		Д3
Группа по токсичности продуктов горения		Т2
Группа по распространению пламени по поверхности		РП1

Значения допустимой нагрузки на сэндвич-панели сэндвич-панелей с наполнителем PIR Premier и PUR Classic

Допустимые значения равномерно распределенной нагрузки для строительных панелей «ПрофХолод» с закрепленными концами

Толщина панели, мм	Допустимая нагрузка (нетто), кгс/м²
	Длина панели, м
	2	3	4	5	6
40	141	82	52	33	21
50	183	109	71	48	33
60	224	136	91	63	44
80	307	191	131	94	69
100	390	246	171	125	94
120	473	301	212	157	120
150	598	383	273	206	160
180	723	466	335	254	199
200	806	521	376	287	226

Допустимые значения равномерно распределенной нагрузки для строительных панелей «ПрофХолод» со свободными концами

Толщина панели, мм	Допустимая нагрузка (нетто), кгс/м²
	Длина панели, м
	2	3	4	5	6
40	106	47	21	8	2
50	144	68	34	16	7
60	183	91	48	26	13
80	263	139	79	46	27
100	344	189	113	69	43
120	426	241	148	94	61
150	549	320	202	133	90
180	673	399	259	175	121
200	755	453	297	204	143

Допустимые значения локализованной в центре нагрузки для строительных панелей «ПрофХолод» с закрепленными концами

Толщина панели, мм	Допустимая нагрузка (нетто), кгс/м²
	Длина панели, м
	2	3	4	5	6
40	167	146	123	100	78
50	216	194	170	145	119
60	265	242	215	186	158
80	363	339	309	278	245
100	462	436	405	371	335
120	560	534	502	466	427
150	708	680	647	608	567
180	856	827	792	752	708
200	954	925	890	848	803

Допустимые значения локализованной в центре нагрузки для строительных панелей «ПрофХолод» со свободными концами

Толщина панели, мм	Допустимая нагрузка (нетто), кгс/м²
	Длина панели, м
	2	3	4	5	6
40	133	91	56	29	7
50	180	132	91	56	29
60	227	175	127	86	53
80	323	264	206	154	110
100	420	356	289	228	174
120	517	449	376	306	243
150	663	591	511	430	355
180	810	735	648	559	474
200	908	831	741	647	555

Величина прогиба потолочных панелей под собственным весом при одинаковых температурах обшивок

Толщина панели, мм	Величина прогиба в центре, мм		Масса панели, кг
	Длина пролета панели 6 м
	Концы закреплены	Концы свободны
60	5,8	13,6	75,7
80	4,3	8,9	81,3
100	3,4	6,6	87
120	2,9	5,3	92,7
140	2,6	4,4	98,4
150	2,4	4	101,3
160	2,3	3,8	104,1
180	2,1	3,4	109,8
200	2	3	115,5

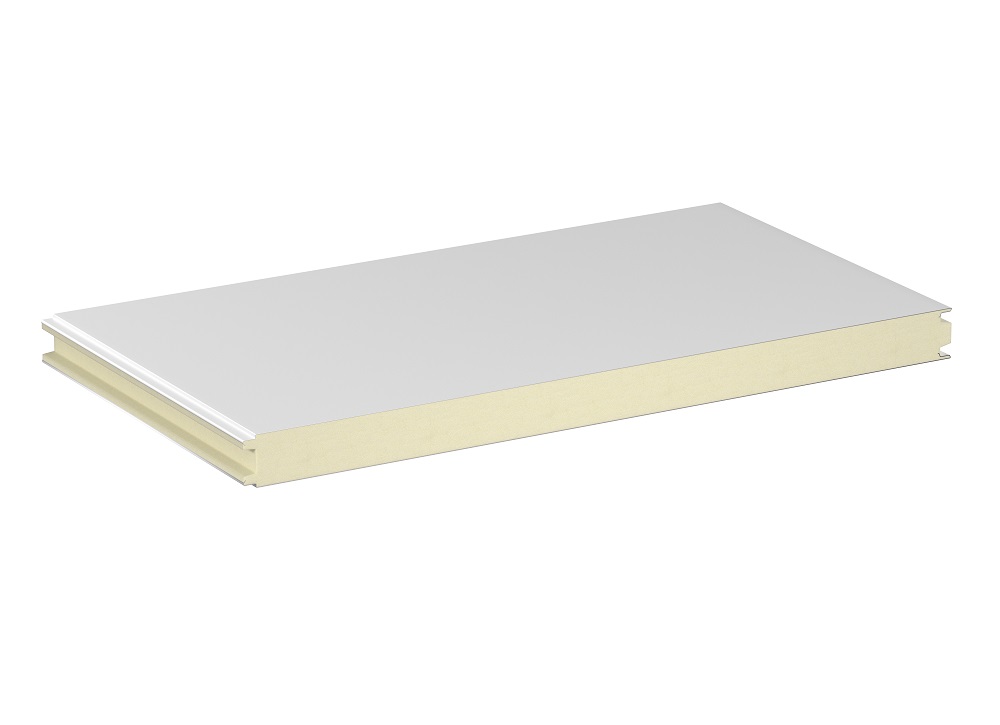

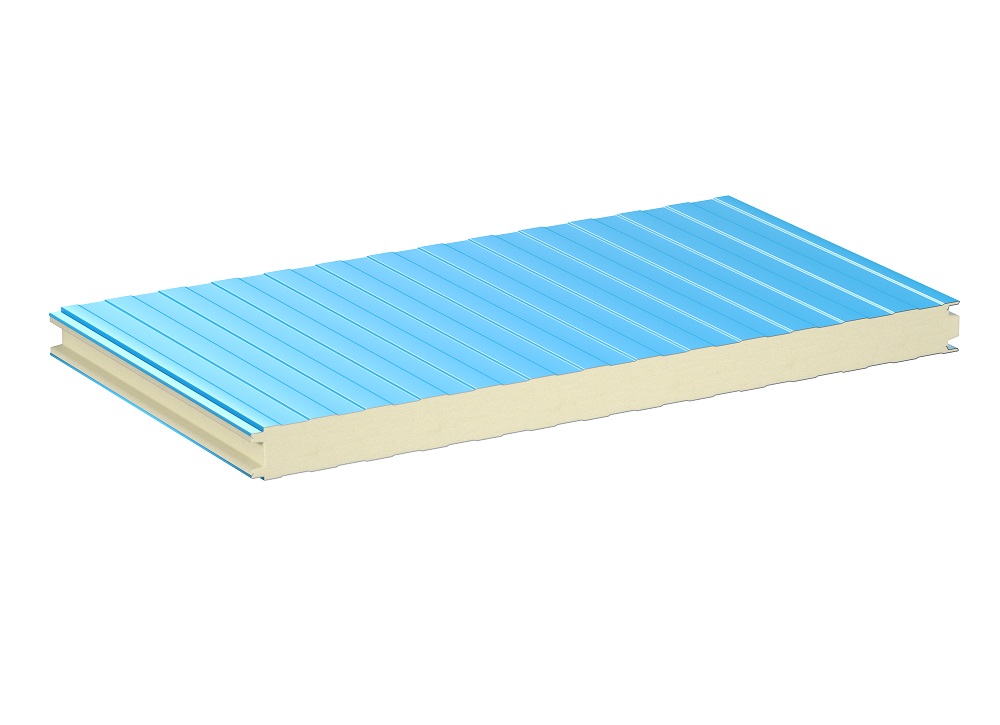

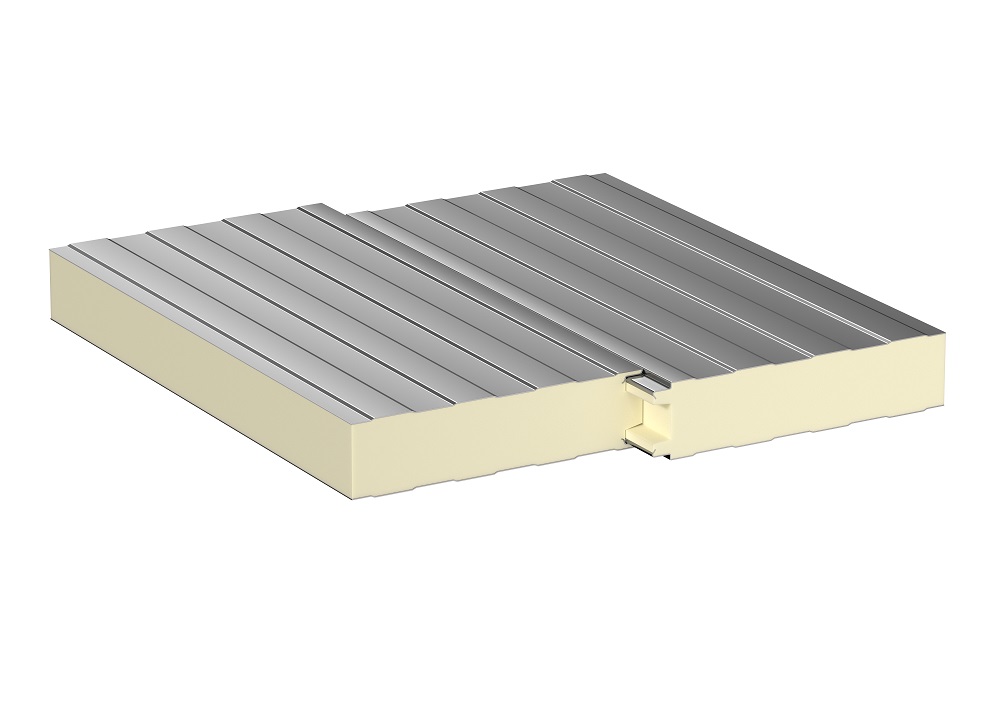

Размеры трехслойных стеновых сэндвич-панелей с PIR Premier:

Толщина стеновых сэндвич-панелей: 40—200 мм
Ширина стеновых сэндвич-панелей: 1190, 1000 мм
Длина стеновых сэндвич-панелей: до 16 000 мм

Стеновые сэндвич-панели с утеплителем из пенополиизоцианурата PIR Premier — современный гидро- и теплоизоляционный строительный материал.

Глубина стыковки стеновых сэндвич-панелей с ПИР по пене — 20 мм. Замок «ПрофХолод» — самый глубокий среди российских аналогов сэндвич-панелей с PIR, имеет самую большую длину стыка, обеспечивает минимальные тепловые потери соединения

Стыковочные зазоры сэндвич-панелей с ПИР не более 0,5 мм сокращают потери тепла и использование монтажных материалов. Внешний стыковочный зазор обеспечивает стабильность конструкции при тепловом расширении.

Края металлических листов уходят в пену, придавая сэндвич-панелям дополнительную жесткость. При стыковке сэндвич-панелей c PIR по металлическому листу образуется треугольный паз, который фиксирует герметик. Коническая форма металлической обкладки замка направляет панели при стыковке.

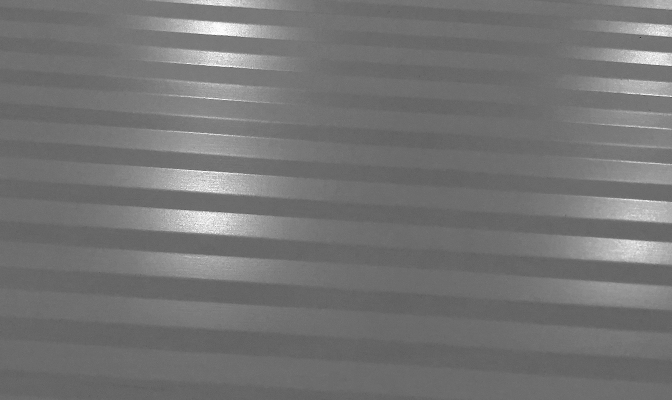

Микропрофиль глубиной 1,5 мм обеспечивает сэндвич-панелям максимальную жесткость.

Стеновые сэндвич-панели с ПИР производятся с уплотнительной ППЭ лентой. При монтаже низкотемпературных камер, чтобы исключить мосты холода, рекомендуется удалить ленту ППЭ и залить в стык монтажную пену. Ленту рекомендуется сохранять для эффективного стыка сэндвич-панелей в среднетемпературных камерах.

Сэндвич-панели c PIR Premier обладают европейским сертификатом СЕ и демонстрируют сопротивление более 185 кПа при испытаниях прочности на сжатие при 10% деформации и более 160 кПа на разрыв при плотности 40 кг/м³.

Вы можете заказать в «ПрофХолоде» стеновые сэндвич-панели с ПИР под ваше техническое задание любой нужной длины с любым металлом российского или зарубежного производства для любого типа объектов: складов, птичников, коровников, пищевых производств, цехов и так далее.

Вы также можете заказать необходимую вам толщину или проконсультироваться с нашими инженерами: толщина стеновых сэндвич-панелей подбирается с учетом климата и каждого конкретного объекта.

Кастомизированный бленд PIR Premier c 2016 года гарантирует качество сэндвич-панелей «ПрофХолода» и «PIR Плиты»® : теплопроводность и физико-механические характеристики. Потому что он создан для использования именно на установленных в «ПрофХолоде» автоматических линиях по производству сэндвич-панелей. Большинство производителей в России и во всем мире используют универсальные решения от ограниченного круга производителей сырьевых систем.

Система PIR Premier — самая продаваемая система в России. Система сертифицирована по европейскому стандарту EN14509, все сэндвич-панели «ПрофХолода» на этой системе обладают знаком СЕ.

Сэндвич-панели c PIR Premier демонстрируют сопротивление более 185 кПа при испытаниях прочности на сжатие при 10% деформации и более 160 кПа на разрыв при плотности 40 кг/м³.

Чтобы гарантировать качество утеплителя, все компоненты PIR Premier проходят входной контроль в Научно-исследовательском центре «ПрофХолода». Критерием отбора служат плотность, вязкость и другие химические показатели, — всего около 36 параметров. Это позволяет добиться высоких физико-механических свойств пены, улучшенных показателей растекаемости и низкого коэффициента теплопроводности. Также проводятся испытания по водопоглощению, стабильности размеров и потере массы в соответствии с ГОСТом на ячеистые пластмассы.

Для внедрения стабильной рецептуры на линии технологи «ПрофХолода» провели более 100 испытаний: попробовали около 9 различных катализаторов от 5 поставщиков со всего мира, чтобы подобрать оптимальное соотношение рецептуры, давления компонентов и скорости движения пресса на автоматизированных линиях «ПрофХолода».

Чтобы гарантировать качество каждого квадратного метра в процессе производства, Научно-исследовательский центр компании в онлайн-режиме контролирует состав и характеристики сэндвич-панелей с помощью мониторинга более 15 показателей с линии.

Чтобы контролировать свойства PIR Premier на молекулярном уровне, в начале 2020 года «ПрофХолод» установил на производстве самую современную в мире установку по производству сложных полиэфиров от немецкой компании H&S.

Потому что «ПрофХолод» верит, что именно здесь, в России, можно производить наукоемкие продукты, чтобы экономить партнерам и клиентам энергию и деньги.

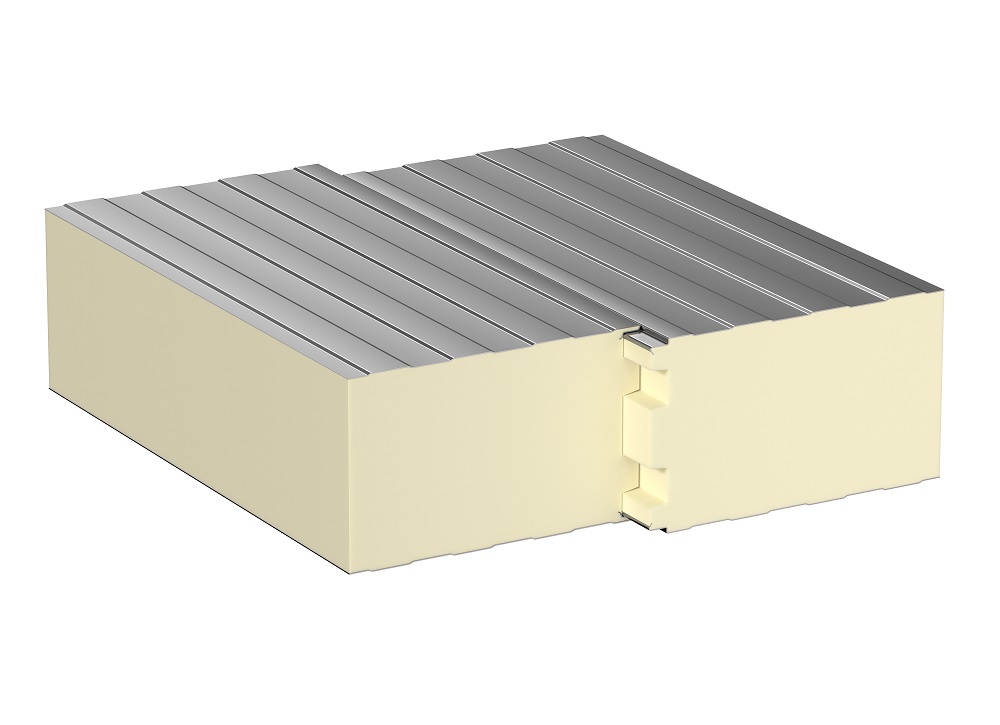

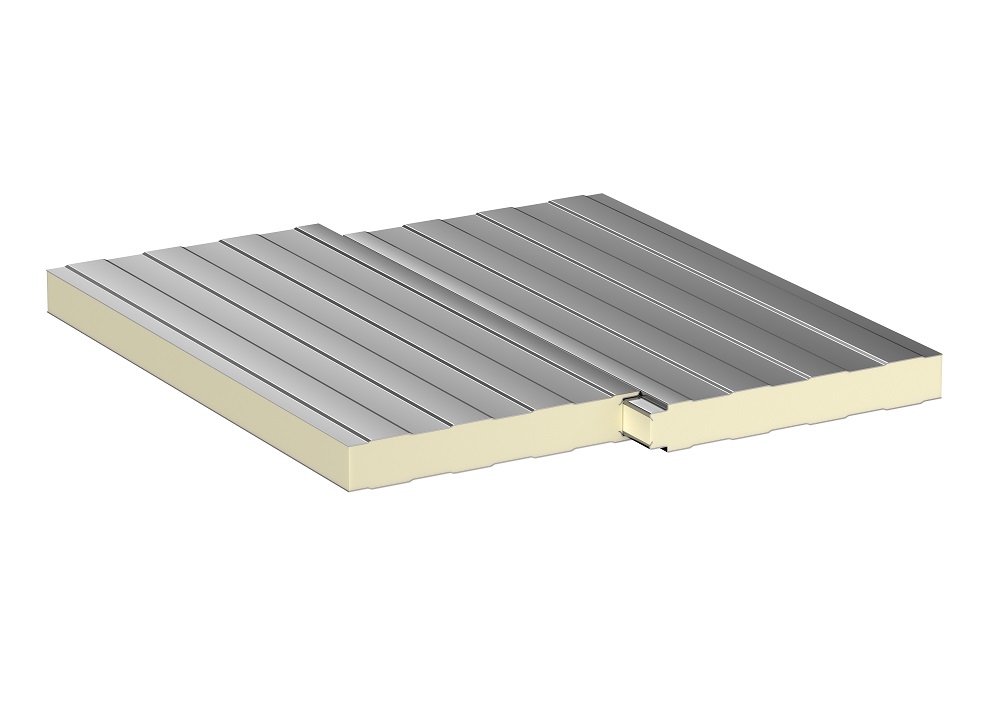

Замки фиксации

Одинарный шип-паз при толщине
40-60 мм

Двойной шип-паз при толщине
80-150 мм

Тройной шип-паз при толщине
180-200 мм

Посмотрите, как устроено наше производство сэндвич-панелей с PIR Premier

Перейти

Плюсы замка сэндвич-панелей «ПрофХолод»

Глубина стыковки по пене составляет 20 мм. Замок «ПрофХолод» — самый глубокий среди российских аналогов, имеет самую большую длину стыка, обеспечивает минимальные тепловые потери соединения.
Стыковочные зазоры не более 0,5 мм минимизируют тепловые потери конструкции и расход монтажных материалов. Внешний стыковочный зазор препятствует разрушению конструкции при тепловом расширении и составляет не более 1 мм.
Максимальная жесткость сэндвич-панелей обеспечивается за счет специальной конструкции, когда края металлических листов уходят в пену, и микропрофиля глубиной 1,5 мм. При стыковке панелей по металлическому листу образуется треугольный паз, который фиксирует герметик. Коническая форма металлической обкладки замка направляет сэндвич-панели при стыковке.

Варианты покрытия:

Оцинкованная сталь

Оцинкованная сталь с полиэфирным покрытием

PVDF или ПВДФ

AISI 304

AISI 430

Другие покрытия

Оцинкованная сталь

Используется в местах прилегания сэндвич-панелей к стене, для других скрытых плоскостей, которые не вступают в контакт с моющими веществами.

Подробнее о покрытиях

Более 80% холодильных складов строятся именно с таким металлом, который покрыт полиэфирной краской. Вы можете выбрать нужный вам цвет по шкале RAL.

Подробнее о покрытиях

Сталь со специальным покрытием для сельскохозяйственных зданий. Хорошая стойкость к коррозии, высокая стойкость к ультрафиолетовому излучению: RUV 4, RC 4

Подробнее о покрытиях

Нержавеющая сталь для цехов мясоперерабатывающих предприятий, убоя, разделки мяса, для холодильных камер хранения фруктов, фармацевтических предприятий.

Подробнее о покрытиях
