Описание
Сэндвич-панели «ПрофХолода» с минеральной ватой позволят вам в короткие сроки построить торговые и спортивные помещения, автозаправочные станции, складские, сельскохозяйственные и промышленные помещения с высокими требованиями к пожарной безопасности.
Сэндвич-панели с минеральной ватой производятся в полном соответствии с действующим ГОСТ 32603-2021 для зданий с повышенными требованиями к пожаробезопасности. Повышенную адгезию утеплителя к металлу обеспечивает собственный клей «ПрофХолод» из полиуретана. Сэндвич-панели производятся на автоматической итальянской линии Pu.Ma. в любых цветах RAL и с любыми вариантами металла, включая нержавеющую сталь.
Срок производства: 14 календарных дней. Срок эксплуатации сэндвич-панелей с минватой: до 25 лет.
Минеральная вата перед производством сэндвич-панелей проходит три этапа входного контроля в научном центре «ПрофХолода»: на плотность, сжатие и разрыв. После производства сэндвич-панели с минватой снова тестируются на эти же три показателя и дополнительно на модуль сдвига.
Поможем спроектировать подходящее для вас решение
Производим и помогаем находить подрядчиков
в Казахстане и 27 странах мира
Преимущества
-
Негорючесть, пожаробезопасность
До El 180 -
Механическая прочность и долговечность
Плотность минеральной ваты в сэндвич-панелях «ПрофХолода» не менее 95 кг/м3 -
Звукоизоляция
за счет волокнистой структуры и высокой плотности -
Лучшая адгезия металла и минеральной ваты
За счет использования самой прогрессивной системы нанесения двухкомпонентного клея
Сроки производства
Ваши сэндвич-панели будут готовы через 2 недели после оформления заказа.
Непрерывная линия по производству сэндвич-панелей с минеральной ватой позволяет максимально точно спрогнозировать сроки поставки сэндвич-панелей для строительства ваших объектов: складов, промышленных или сельскохозяйственных зданий.
Организуем доставку в любой регион Казахстана за 3-4 дня с момента готовности заказа.
Цены
Виды покрытий, которые используются при производстве сэндвич-панелей:
- RAL – оцинкованная сталь с полиэфирным покрытием, цвет по умолчанию RAL 9003, возможно исполнение в других цветах. Для универсального использования. RUV 2, RC 2;
- Zn – оцинкованная сталь без полиэфирного покрытия. Для универсального использования;
- AISI 304 – нержавеющая сталь для пищевых производств;
- AISI 430 – нержавеющая сталь для непищевых производств;
- PVDF – сталь со специальным покрытием для сельскохозяйственных зданий. RUV 4, RC 4;
- PU - сталь с полиуретановым покрытием;
- Food safe – сталь со специальным покрытием для мясных, рыбных, молочных, сырных и других пищевых производств, помещений с постоянной влажностью. RUV 4, RC 5.
Толщина панели, мм/ Замок Z-Lock |
Материал покрытия стороны В | |||||||
Ral | Zn | Aisi 304 | Aisi 430 | PVDF | PU | Food Safe | ||
Материал покрытия стороны А: Ral
|
||||||||
50 | 3175 | 3060 | 4943 | 4297 | 3670 | 4010 | 4600 | |
60 | 3388 | 3273 | 5156 | 4510 | 3883 | 4223 | 4813 | |
80 | 3822 | 3707 | 5590 | 4944 | 4317 | 4657 | 5247 | |
100 | 4229 | 4114 | 5997 | 5351 | 4724 | 5064 | 5654 | |
120 | 4646 | 4531 | 6414 | 5768 | 5141 | 5481 | 6071 | |
150 | 5282 | 5167 | 7050 | 6404 | 5777 | 6117 | 6707 | |
170 | 5687 | 5572 | 7455 | 6809 | 6182 | 6522 | 7112 | |
200 | 6342 | 6227 | 8110 | 7464 | 6837 | 7177 | 7767 | |
Материал покрытия стороны А: ZN
|
||||||||
50 | 3060 | 2945 | 4828 | 4182 | 3555 | 3895 | 4485 | |
60 | 3273 | 3158 | 5041 | 4395 | 3768 | 4108 | 4698 | |
80 | 3707 | 3592 | 5475 | 4829 | 4202 | 4542 | 5132 | |
100 | 4114 | 3999 | 5882 | 5236 | 4609 | 4949 | 5539 | |
120 | 4531 | 4416 | 6299 | 5653 | 5026 | 5366 | 5956 | |
150 | 5167 | 5052 | 6935 | 6289 | 5662 | 6002 | 6592 | |
170 | 5572 | 5457 | 7340 | 6694 | 6067 | 6407 | 6997 | |
200 | 6227 | 6112 | 7995 | 7349 | 6722 | 7062 | 7652 |
- Документация
- Технические характеристики
- Конструкция
Толщина панели, мм | Вес панели при толщине металлической обшивки 0,5 мм и плотности наполнителя 105 кг/м³ | |||
---|---|---|---|---|

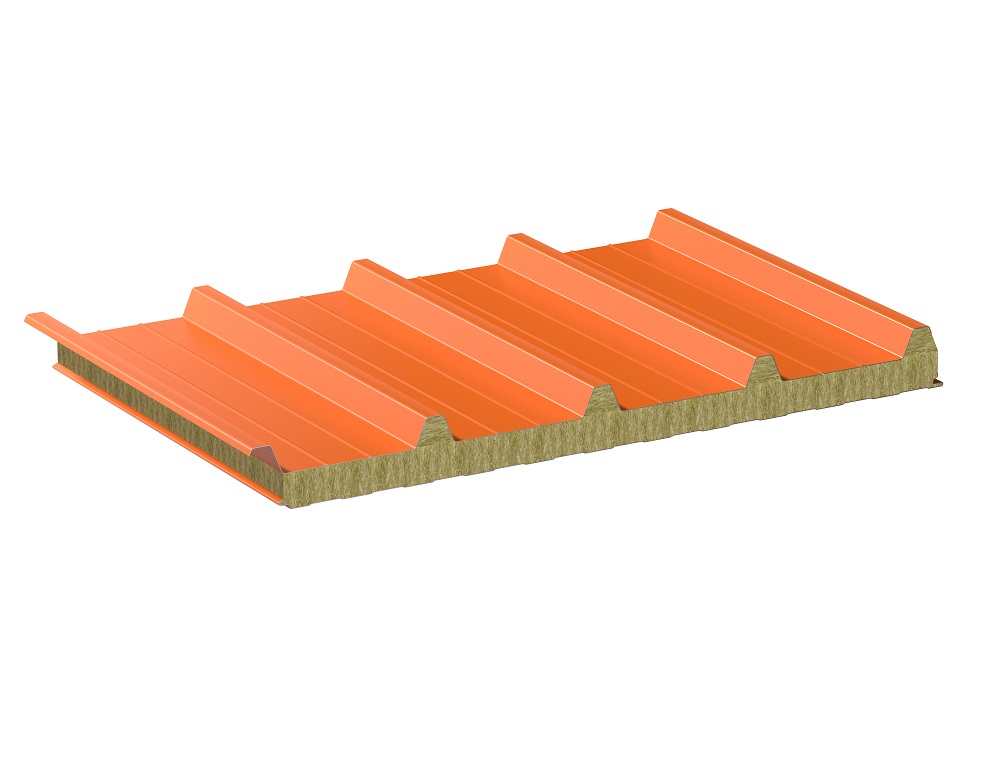

Кровельная панель шириной 1000 мм | Стеновая панель шириной 1000 мм | Стеновая панель шириной 1180 мм | ||
кг/м²; = кг/пог. м | кг/м²; = кг/пог. м | кг/м² | кг/пог. м | |
50 | 15,032 | 15,063 | 13,566 | 16,008 |
60 | 16,082 | 16,113 | 14,616 | 17,247 |
80 | 18,182 | 18,213 | 16,717 | 19,735 |
100 | 20,282 | 20,313 | 18,816 | 22,203 |
120 | 22,382 | 22,413 | 20,916 | 24,681 |
150 | 25,532 | 25,563 | 24,066 | 28,398 |
170 | 27,632 | 27,663 | 26,166 | 30,876 |
200 | 30,782 | 30,813 | 29,316 | 34,593 |
Тип панели | Толщина панели, мм | Приведенное сопротивление теплопередаче R0, м²·ºС/Вт |
---|---|---|
ПСТ Z ПСТ SF | 50 | 1,378 |
80 | 2,110 | |
100 | 2,598 | |
120 | 3,085 | |
150 | 3,817 | |
170 | 4,305 | |
200 | 5,037 |
Толщина панели, мм | Пролет, м | Ширина опоры, мм | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | 6,5 | 9,0 | ||
50 | 151 | 129 | 89 | 60 | 40 | 27 | 17 | - | - | 40 |
80 | 163 | 139 | 122 | 107 | 87 | 68 | 50 | 37 | - | 40 |
100 | 174 | 149 | 131 | 116 | 105 | 90 | 75 | 64 | 20 | 40 |
120 | 203 | 149 | 153 | 136 | 122 | 108 | 90 | 77 | 37 | 50 |
150 | 232 | 199 | 174 | 155 | 139 | 127 | 113 | 96 | 50 | 60 |
200 | 261 | 224 | 196 | 174 | 157 | 143 | 131 | 121 | 67 | 70 |
Толщина панели, мм | Пролет, м | Ширина опоры, мм | ||||||
---|---|---|---|---|---|---|---|---|
3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | ||
50 | 104 | 88 | 76 | 67 | 60 | 54 | 50 | 60 |
80 | 115 | 97 | 84 | 74 | 66 | 60 | 55 | 60 |
100 | 126 | 107 | 92 | 81 | 73 | 66 | 60 | 60 |
120 | 138 | 116 | 100 | 88 | 79 | 71 | 65 | 70 |
150 | 155 | 131 | 113 | 99 | 88 | 80 | 73 | 80 |
200 | 184 | 155 | 134 | 117 | 105 | 94 | 86 | 100 |
Характеристики
«ПрофХолод» производит стеновые сэндвич-панели с утеплителем из огнестойкой минеральной ваты класса 1 и класса 2 по ГОСТ 32603-2021.
Размеры стеновых сэндвич-панелей с наполнителем из минеральной ваты:
- Толщина стеновых сэндвич-панелей: 50 — 250 мм
- Длина стеновых сэндвич-панелей: 2 000 — 16 000 мм
- Ширина сэндвич-панелей со стандартным замком Z: 1190 или 1000 мм
- Рабочая ширина сэндвич-панелей со скрытым замком SF: 1000 мм
Теплоизоляция: минеральная вата на основе базальтового волокна. Коэффициент теплопроводности: 0,041 Вт/м*К. Плотность минеральной ваты равна или превышает 95 кг/м3, обеспечивая уровень утепления для профессионального строительства.
Применение
Сэндвич-панели с наполнителем из минеральной ваты используются для постройки:
- складов
- производственных и административных зданий
- кинотеатров
- супермаркетов, торговых центров
- спортивных сооружений: стадионов, ледовых арен, катков
Адгезия
Стеновая сэндвич-панель с минватой состоит из трех слоев: с двух сторон металл, который подбирается в зависимости от назначения помещения, и утеплитель — минеральная вата.
Долговечность сэндвич-панелей «ПрофХолода» с минеральной ватой обеспечивается за счет использования собственного клеевого слоя, разработанного в R&D Центре компании.
В 2023 году «ПрофХолод» внедрил в промышленное производство собственный клей из полиуретана, который повышает адгезию утеплителя к металлу на 10% по сравнению с другими клеями, которые использовались на предприятии. Используя новый клей с полиуретаном, специалисты научного центра «ПрофХолода» добились улучшения адгезии, эксплуатационных характеристик сэндвич-панелей, в частности, сопротивления ветровым нагрузкам.
Чтобы вывести нужную формулу, экспертам потребовалось более года. В рамках лабораторного и промышленного тестирования сотрудники R&D Центра опробовали более 20 рецептур. В ходе испытаний клей замораживали до -25°C и разогревали до +300°C — с обязательным тестированием на расслоение. Тестовые сэндвич-панели прошли лабораторные физико-механические испытания на прочность и выдержали 14 циклов перемещений между цехом и улицей: таким образом свойства клея проверялись во внешней среде и в условиях перепадов температур.
Контроль качества
Углубленный контроль введен на пяти этапах производственного цикла:
- Контроль входящего сырья с особым вниманием к качеству минеральной ваты
- Контроль качества собственного клея-праймера
- Выборочный контроль перед запуском в производство
- Контроль продукции во время производства
- Контроль физико-механических свойств каждой партии готовой продукции
Поступая на предприятие, каждая партия минеральной ваты проходит входной контроль в три ступени:
- Перед разгрузкой сотрудники «ПрофХолода» проверяют ассортимент, количество, состояние упаковки, наличие сертификатов, паспортов качества
- На производственном участке контролируются геометрические параметры и определяется плотность
- Производственная лаборатория определяет физико-механические характеристики образцов плит минеральной ваты
Результаты входного контроля регистрируются в программе учета. Только после успешного прохождения всех трех ступеней контроля минеральная вата допускается в производство сэндвич-панелей.
Собственный клей-праймер «ПрофХолода», который производится на блендерной установке, также проходит проверку на качество. Состав клея проверяют на плотность, вязкость и содержание воды, проводят лабораторные вспенивания для проверки технологических времен, которые необходимы для правильного процесса приклеивания минеральной ваты и металла.
Контроль качества в процессе производства и готовой продукции производится на всех узлах производственной линии в 7 контрольных точках: от подачи сырья до упаковки готовой продукции.
В рамках выходного контроля готовой продукции из каждой партии произведенных сэндвич-панелей специалисты «ПрофХолода» ежедневно отбирают образцы, которые отправляются на испытания физико-механических характеристик в производственную лабораторию «ПрофХолода» в соответствии с ГОСТ 32603.
Металл
Вы можете заказать стеновые сэндвич-панели с минватой в любых цветах по шкале RAL и в разном металле:
- оцинкованная сталь с полимерным покрытием
- нержавеющая сталь AISI 304, 316, 321, 430
- Pural — устойчивый к механическим воздействиям, воздействию снега и льда, УФ-излучению и действию окружающей среды. Рекомендуется использовать для стен, потолков и кровель сельскохозяйственных построек: коровники, курятники, свинарники, молочные фермы, складские помещения
- Food Safe — абсолютно безопасен при прямом контакте с продуктами питания
- Пластизол — обеспечивает антикоррозионную защиту металла на срок до 15 лет
- ПВДФ — гарантирует устойчивый цвет и блеск покрытия. Рекомендуется применять для фасадов зданий
Вы можете заказать другие варианты покрытий с российским или европейским металлом, исходя из назначения вашего объекта.
Минимальная толщина металлической обшивки стеновых сэндвич-панелей с минеральной ватой составляет 0,5 мм, максимальная — 0,7 мм.
Для придания панелям дополнительной жесткости производится профилирование поверхности металлической обшивки.
Монтаж сэндвич-панелей
Сэндвич-панели крепят к металлоконструкциям с помощью саморезов, количество которых обычно указывается в проектной документации. Уплотнительная шайба затянутого винта должна быть плотно прижата к поверхности, к которой крепится панель, строго параллельна плоскости этой поверхности и не деформирована. Подробности смотрите в нашем техническом каталоге.
Чтобы получить консультацию по металлу, толщине сэндвич-панелей и ценам для вашего объекта, свяжитесь с вашим персональным менеджером в «ПрофХолоде», позвоните нам +7 (495) 745-01-37 или найдите «ПрофХолод» в Телеграме, ВКонтакте.
Замки фиксации
50 – 250 мм
Посмотрите, как устроено наше производство сэндвич-панелей
ПерейтиПлюсы замков сэндвич-панелей
-

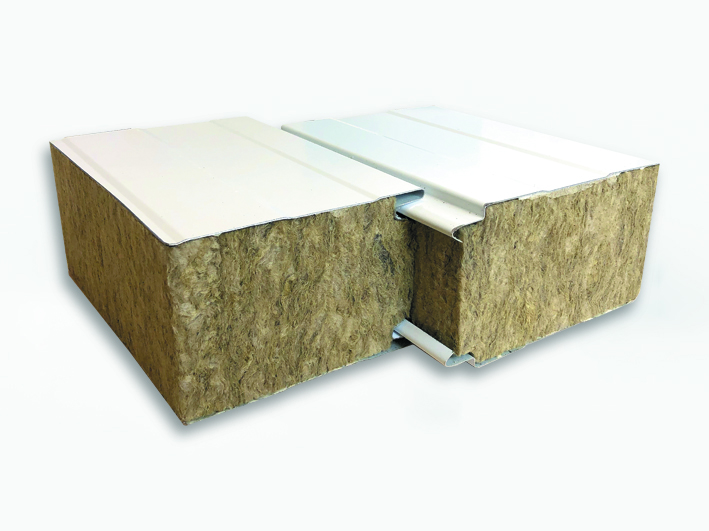

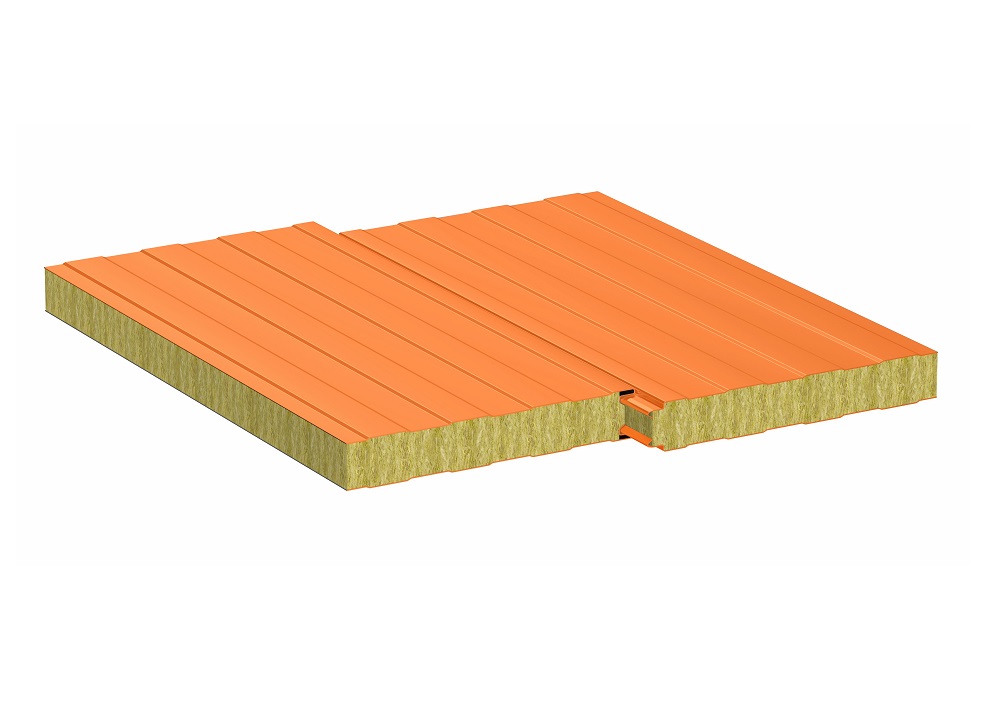

Замок Z-Lock
обладает повышенной прочностью и герметичностью -

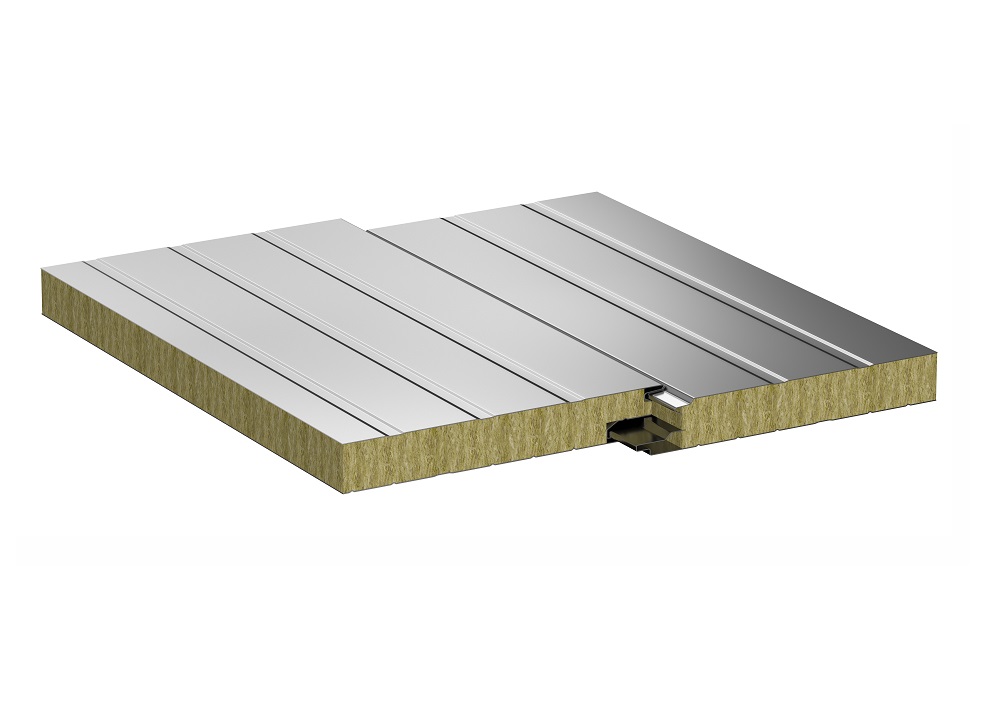

Замок Secret Fix
идеально выглядит за счет отсутствия видимых элементов крепления сэндвич-панелей

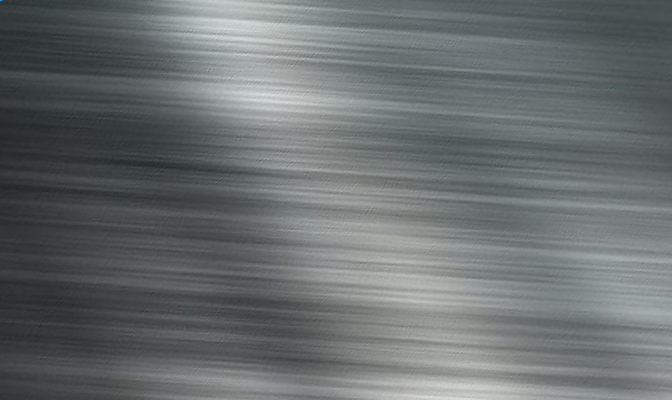

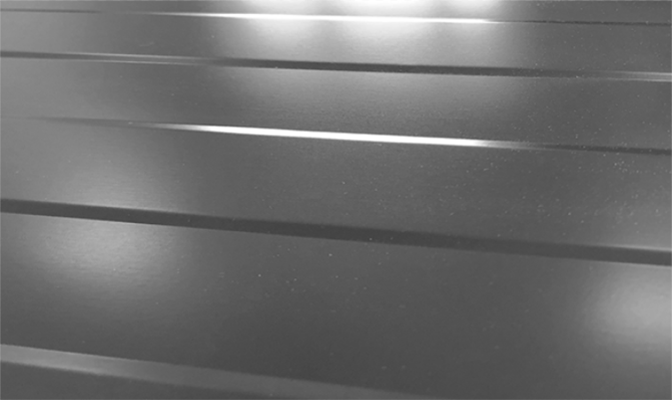

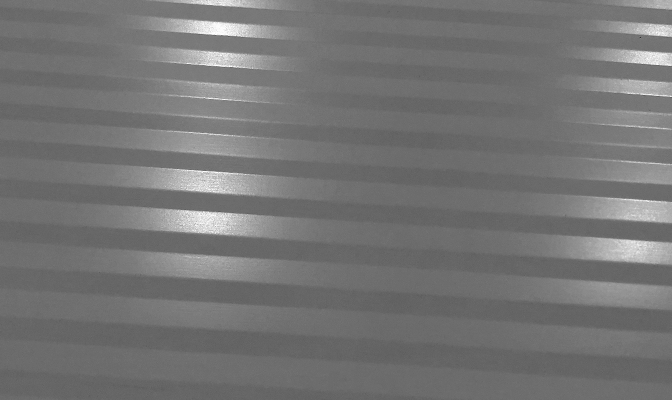

Профилирование
