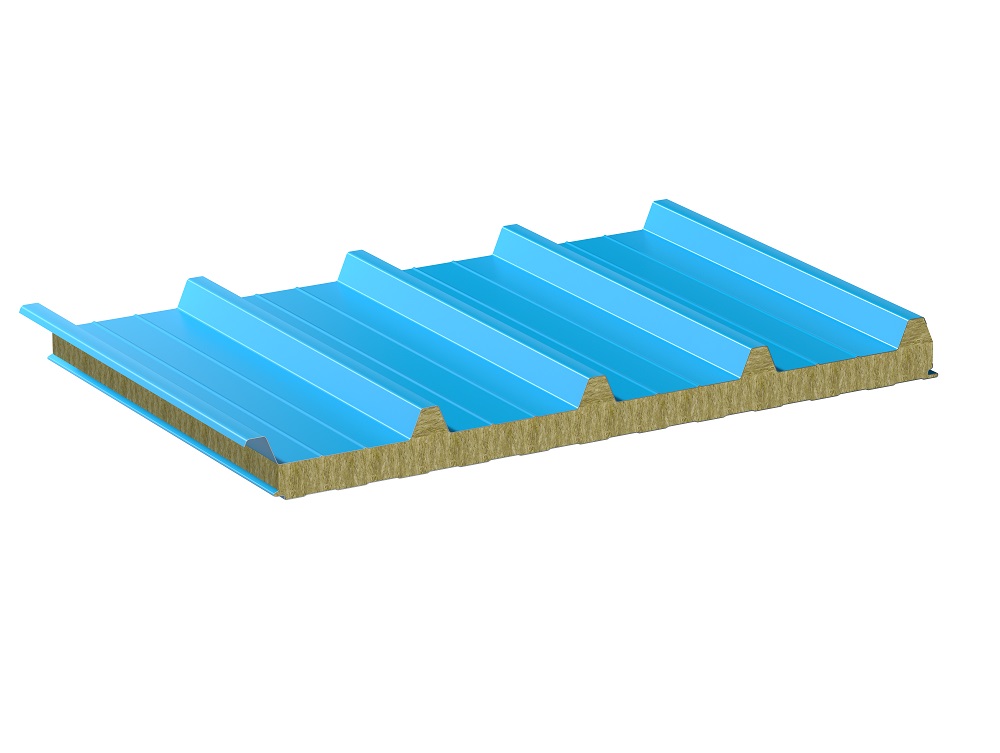

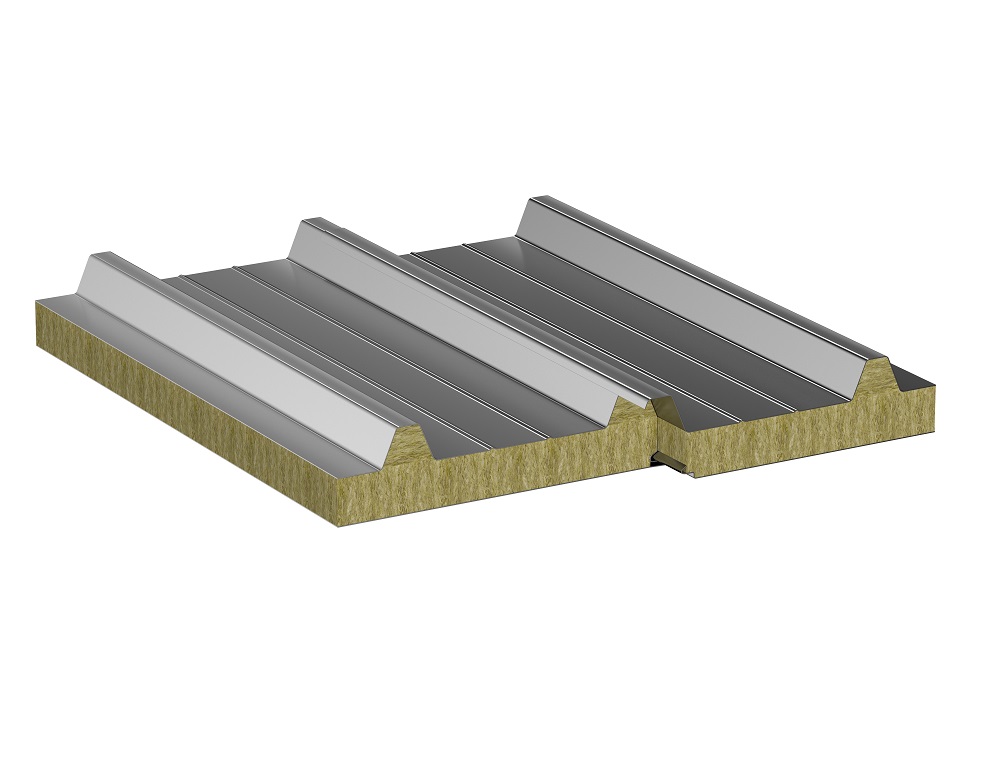

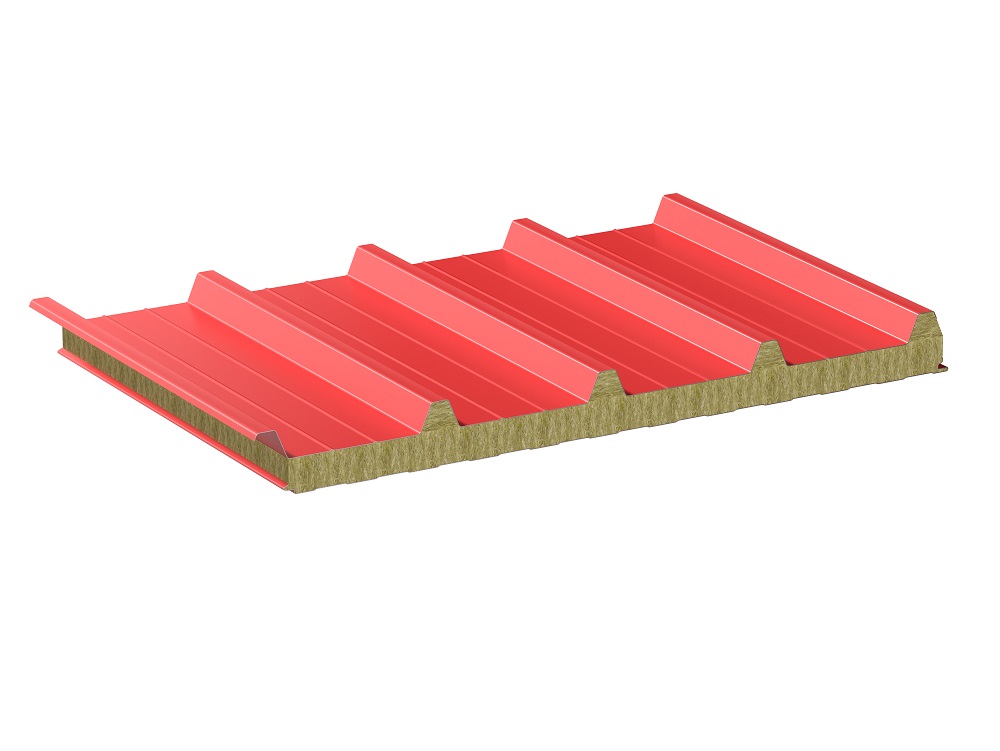

Кровельные сэндвич-панели с минеральной ватой

Заказать расчет Скачать прайс

Толщина

50-200 мм
Длина

2000-16000 мм
Ширина

1000 мм
Теплопроводность

0,041-0,046 Вт/м*К

Описание

Кровельные сэндвич-панели с минеральной ватой — трехслойные панели с утеплителем из огнестойкой минеральной ваты. Производятся на автоматической итальянской линии Pu.Ma. Минеральная вата устойчива к высоким температурам и химическим веществам, обладает хорошими тепло- и звукоизоляционными свойствами.

Сэндвич-панели с минеральной ватой производятся в полном соответствии с действующим ГОСТ 32603-2021 для зданий с повышенными требованиями к пожаробезопасности. Повышенную адгезию утеплителя к металлу обеспечивает собственный клей из полиуретана, разработанный в Научно-исследовательском центре «ПрофХолода». Клей гарантирует надежное соединение минеральной ваты с металлическими листами сэндвич-панели.

Минеральная вата перед производством сэндвич-панелей проходит три этапа входного контроля в научном центре «ПрофХолода»: на плотность, сжатие и разрыв. После производства сэндвич-панели с минватой снова тестируются на эти же три показателя и дополнительно на модуль сдвига.

Специальный кровельный замок «ПрофХолода» сокращает время монтажа за счет легкой стыковки сэндвич-панелей.

Коэффициент теплопроводности кровельных сэндвич-панелей с минватой: 0,041 Вт/(м*К).

Вы можете заказать сэндвич-панели с минеральной ватой с гладкой или профилированной поверхностью любых цветов RAL. Срок производства: 14 календарных дней.

Документация
Технические характеристики
Конструкция

Технический каталог сэндвич-панелей с минеральной ватой PDF

Основные цвета по стандарту RAL, в которых вы можете заказать сэндвич-панели в «ПрофХолоде» PDF

Вес сэндвич-панелей

Толщина панели, мм	Вес панели при толщине металлической обшивки 0,5 мм и плотности наполнителя 105 кг/м³
	Кровельная панель шириной 1000 мм	Стеновая панель шириной 1000 мм	Стеновая панель шириной 1180 мм
	кг/м²; = кг/пог. м	кг/м²; = кг/пог. м	кг/м²	кг/пог. м
50	15,032	15,063	13,566	16,008
60	16,082	16,113	14,616	17,247
80	18,182	18,213	16,717	19,735
100	20,282	20,313	18,816	22,203
120	22,382	22,413	20,916	24,681
150	25,532	25,563	24,066	28,398
170	27,632	27,663	26,166	30,876
200	30,782	30,813	29,316	34,593

Приведенное сопротивление теплопередаче панелей R0 (м²·ºС/Вт) для условий эксплуатации «0», не менее

Тип панели	Толщина панели, мм	Приведенное сопротивление теплопередаче R0, м²·ºС/Вт
ПКТ Z	50	1,378
	80	2,110
	100	2,598
	120	3,085
	150	3,817
	170	4,305
	200	5,037

Расчетная нагрузка кровельных сэндвич-панелей в кгс/м2. Толщина металла 0,5 мм, разница температур 20 ºС. Однопролетная схема

Толщина панели, мм	Пролет, м					Ширина опоры, мм
Толщина панели, мм	1,5	2,0	2,5	3,0	3,5	Ширина опоры, мм
80	460	339	267	218	184	60
100	578	427	336	276	233	60
120	696	515	406	334	282	70
150	873	647	511	420	335	80
200	1109	822	649	534	452	90

Расчетная нагрузка кровельных сэндвич-панелей в кгс/м2. Толщина металла 0,5 мм, разница температур 20 ºС. Двухпролетная схема

Толщина панели, мм	Пролет, м					Ширина опоры, мм
Толщина панели, мм	1,5	2,0	2,5	3,0	3,5	Ширина опоры, мм
80	340	248	194	158	132	80
100	409	302	237	192	160	80
120	481	356	279	227	189	90
150	577	428	335	272	227	100
200	718	534	419	340	284	110

Характеристики

Сэндвич-панели с минеральной ватой производятся в полном соответствии с действующим ГОСТ 32603-2021 для зданий с повышенными требованиями к пожаробезопасности.

Размеры кровельных сэндвич-панелей с минеральной ватой:

Толщина кровельных сэндвич-панелей: 50 — 200 мм без учета «горбов»
Длина кровельных сэндвич-панелей: 2 000 — 16 000 мм с шагом 10 мм
Рабочая ширина — 1 000 мм

Кровельная сэндвич-панель с минеральной ватой состоит из двух металлических листов, подобранных в зависимости от назначения помещения, и утеплителя – минеральной ваты.

Адгезия

Долговечность панелей «ПрофХолод» обеспечивается за счет использования собственного клеевого слоя, разработанного в R&D Центре компании. Технологический процесс производства подразумевает нанесение клеевого слоя на листы металла. В панелях с минеральной ватой слой наносится на оба листа.

В 2023 году «ПрофХолод» внедрил в промышленное производство собственный клей из полиуретана, который повышает адгезию утеплителя к металлу на 10% по сравнению с другими клеями, которые использовались на предприятии. Используя новый клей с полиуретаном, специалисты научного центра «ПрофХолода» добились улучшения адгезии, эксплуатационных характеристик сэндвич-панелей, в частности, сопротивления ветровым нагрузкам.

Чтобы вывести нужную формулу, экспертам потребовалось более года. В рамках лабораторного и промышленного тестирования сотрудники R&D Центра опробовали более 20 рецептур. В ходе испытаний клей замораживали до -25°C и разогревали до +300°C — с обязательным тестированием на расслоение. Тестовые сэндвич-панели прошли лабораторные физико-механические испытания на прочность и выдержали 14 циклов перемещений между цехом и улицей: таким образом свойства клея проверялись во внешней среде и в условиях перепадов температур.

Металл

Варианты металла для кровельных сэндвич-панелей с минватой:

оцинкованная сталь с полимерным покрытием
нержавеющая сталь AISI 304, 316, 321, 430
Pural — используется для сельскохозяйственных построек: коровники, курятники, свинарники, молочные фермы, складские помещения
Food Safe — абсолютно безопасен при прямом контакте с продуктами питания
Пластизол — обеспечивает антикоррозионную защиту металла на срок до 15 лет
ПВДФ — гарантирует устойчивый цвет и блеск покрытия. Рекомендуется применять для фасадов зданий

Кровельные сэндвич-панели с минеральной ватой используются для возведения ограждающих конструкций и потолка:

производственных помещений
зданий сельскохозяйственного назначения
помещений пищевой промышленности
логистических центров
офисных зданий
зданий спортивного назначения

Контроль качества

Углубленный контроль введен на пяти этапах производственного цикла:

Контроль входящего сырья с особым вниманием к качеству минеральной ваты
Контроль качества собственного клея-праймера
Выборочный контроль перед запуском в производство
Контроль продукции во время производства
Контроль физико-механических свойств каждой партии готовой продукции

Поступая на предприятие, каждая партия минеральной ваты проходит входной контроль в три ступени:

Перед разгрузкой сотрудники «ПрофХолода» проверяют ассортимент, количество, состояние упаковки, наличие сертификатов, паспортов качества
На производственном участке контролируются геометрические параметры и определяется плотность
Производственная лаборатория определяет физико-механические характеристики образцов плит минеральной ваты

Результаты входного контроля регистрируются в программе учета. Только после успешного прохождения всех трех ступеней контроля минеральная вата допускается в производство сэндвич-панелей.

Собственный клей-праймер «ПрофХолода», который производится на блендерной установке, также проходит проверку на качество. Состав клея проверяют на плотность, вязкость и содержание воды, проводят лабораторные вспенивания для проверки технологических времен, которые необходимы для правильного процесса приклеивания минеральной ваты и металла.

Контроль качества в процессе производства и готовой продукции производится на всех узлах производственной линии в 7 контрольных точках: от подачи сырья до упаковки готовой продукции.

В рамках выходного контроля готовой продукции из каждой партии произведенных сэндвич-панелей специалисты «ПрофХолода» ежедневно отбирают образцы, которые отправляются на испытания физико-механических характеристик в производственную лабораторию «ПрофХолода» в соответствии с ГОСТ 32603.

Монтаж кровельных сэндвич-панелей

Металлические сэндвич-панели с минеральной ватой монтируются на завершающем этапе сооружения кровельных конструкций с уклоном более 7°. Перед монтажом кровельных сэндвич-панелей необходимо подготовить рабочую площадку на несущих конструкциях, обрезать весь выступающий из-под обшивки утеплитель, удалить с элементов конструкций плесень, ржавчину и другие наслоения. Металлические конструкции обрабатывают антикоррозийным составом, а деревянные — огнебиозащитным.

На прогоны укладывают уплотнительные ленты толщиной 3—4 мм и шириной не менее 10 мм. Металлические сэндвич-панели с минеральной ватой устанавливают поперек параллельных карнизу прогонов. Расстояние между прогонами не должно превышать 2 м. При уклоне кровли более 15° необходимо предусмотреть добавочные упоры на свесах для предотвращения скатывания панелей.

Если кровля превосходит панели по габаритам, кровельные сэндвич-панели с минватой монтируют от нижней точки к коньку, в направлении, указанном в регламенте строительных работ. Отдельные ряды кровельных панелей укладывают с продольным нахлестом 200—300 мм в зависимости от уклона кровли. Панели второго и последующих рядов необходимо предварительно подготовить: подрезать нижний лист панели на ширину нахлеста удалить слой утеплителя.

Подробности смотрите в нашем техническом каталоге.

Чтобы получить консультацию по металлу, толщине сэндвич-панелей и ценам для вашего объекта, свяжитесь с вашим персональным менеджером в «ПрофХолоде», позвоните нам +7 (495) 745-01-37 или найдите «ПрофХолод» в Телеграме, ВКонтакте.

Замки фиксации

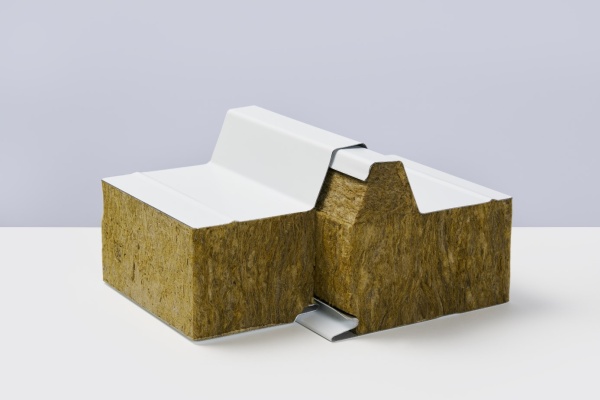

Z-lock замок
50 – 250 мм

Посмотрите, как устроено наше производство сэндвич-панелей

Перейти

Варианты покрытия:

Оцинкованная сталь

Оцинкованная сталь с полиэфирным покрытием

PVDF или ПВДФ

AISI 304

AISI 430

Другие покрытия

Оцинкованная сталь

Используется в местах прилегания сэндвич-панелей к стене, для других скрытых плоскостей, которые не вступают в контакт с моющими веществами.

Подробнее о покрытиях

Более 80% холодильных складов строятся именно с таким металлом, который покрыт полиэфирной краской. Вы можете выбрать нужный вам цвет по шкале RAL.

Подробнее о покрытиях

Сталь со специальным покрытием для сельскохозяйственных зданий. Хорошая стойкость к коррозии, высокая стойкость к ультрафиолетовому излучению: RUV 4, RC 4

Подробнее о покрытиях

Нержавеющая сталь для цехов мясоперерабатывающих предприятий, убоя, разделки мяса, для холодильных камер хранения фруктов, фармацевтических предприятий.

Подробнее о покрытиях

Нержавеющая сталь для непищевых производств: технологические помещения продуктовых складов, непищевые склады с агрессивной химической обработкой.

Подробнее о покрытиях

Вы можете заказать в «ПрофХолоде» любые другие нужные вам покрытия для сэндвич-панелей.

Подробнее о покрытиях

Профилирование
поверхности

Гладкая

Профилированная

Преимущества

Негорючесть, пожаробезопасность
До El 180
Механическая прочность и долговечность
Плотность минеральной ваты в сэндвич-панелях «ПрофХолода» не менее 95 кг/м³
Звукоизоляция
за счет волокнистой структуры и высокой плотности
Замок Z-Lock для абсолютной защиты от попадания влаги 3 вида профилировки
Лучшая адгезия металла и минеральной ваты
За счет использования самой прогрессивной системы нанесения двухкомпонентного клея

Сроки производства

Ваши сэндвич-панели будут готовы в течение 2 недель с момента оформления заказа.

Непрерывная линия по производству сэндвич-панелей с минеральной ватой позволяет максимально точно спрогнозировать сроки поставки сэндвич-панелей для строительства ваших объектов: складов, промышленных или сельскохозяйственных зданий.

Для доставки по Москве и Московской области — организуем перевозку за один день с момента готовности заказа.

Для доставки по другим регионам — организуем перевозку за два дня с момента готовности заказа.

Надо привезти продукцию в другую страну? Организуем перевозку за 3-4 дня с момента готовности заказа.

Цены

Виды покрытий, которые используются при производстве сэндвич-панелей:

RAL – оцинкованная сталь с полиэфирным покрытием, цвет по умолчанию RAL 9003, возможно исполнение в других цветах. Для универсального использования. RUV 2, RC 2;
Zn – оцинкованная сталь без полиэфирного покрытия. Для универсального использования;
AISI 304 – нержавеющая сталь для пищевых производств;
AISI 430 – нержавеющая сталь для непищевых производств;
PVDF – сталь со специальным покрытием для сельскохозяйственных зданий. RUV 4, RC 4;
PU - сталь с полиуретановым покрытием;
Food safe – сталь со специальным покрытием для мясных, рыбных, молочных, сырных и других пищевых производств, помещений с постоянной влажностью. RUV 4, RC 5.

Подробнее о свойствах разных покрытий

Толщина панели, мм		Материал покрытия стороны В
Толщина панели, мм		Ral	Zn	Aisi 304	Aisi 430	PVDF	PU	Food Safe
Материал покрытия стороны А: Ral
RE 15	50	3621	3487	5686	4932	5099	4596	5286
RE 15	60	3805	3671	5870	5116	5283	4780	5470
RE 30	80	4202	4068	6267	5513	5680	5177	5867
RE 45	100	4571	4437	6636	5882	6049	5546	6236
	120	4941	4807	7006	6252	6419	5916	6606
	150	5495	5361	7560	6806	6973	6470	7160
	170	5893	5759	7958	7204	7371	6868	7558
	200	6446	6312	8511	7757	7924	7421	8111
Материал покрытия стороны А: ZN
RE 15	50	3487	3353	5552	4798	4965	4462	5152
RE 15	60	3671	3537	5736	4982	5149	4646	5336
RE 30	80	4068	3934	6133	5379	5546	5043	5733
RE 45	100	4437	4303	6502	5748	5915	5412	6102
	120	4807	4673	6872	6118	6285	5782	6472
	150	5361	5227	7426	6672	6839	6336	7026
	170	5759	5625	7824	7070	7237	6734	7424
	200	6312	6178	8377	7623	7790	7287	7977
