Стеновые сэндвич-панели с пенополиуретаном PUR Classic

>50 лет

срок эксплуатации
сэндвич-панели

Заказать расчет Скачать прайс

Толщина

40-200 мм
Длина панелей при толщине 40 и 50 мм

до 6100 мм
Длина панелей при толщине от 60 мм

до 9100 мм
Ширина

1190 мм
Теплопроводность

0,022 Вт/м*К

Описание

Сэндвич-панели с пенополиуретаном PUR Classic предназначены для строительства холодильных камер, складов небольшого объема, утепления производственных помещений, строительства технологических и подсобных помещений. Позволяют сократить затраты на охлаждение или обогрев за счет теплопроводности 0,022 Вт/м*К. Обладают высокими гидротеплоизоляционными характеристиками, экономичны, просты в монтаже. Производятся с гладкой или профилированной поверхностью любых цветов RAL.

Сэндвич-панели с PUR Classic на системе ППУ международного производителя Dow Chemiсal — трехслойные панели с теплоизоляцией из жесткого пенополиуретана плотностью 42-45 кг/м³.

Уникальный, самый глубокий на российском рынке стыковочный профиль 20 мм гарантирует отсутствие мостов холода. Продукция сертифицирована и проходит строгий контроль качества по ТУ 5284-003-7798354. «ПрофХолод» производит сэндвич-панели с PUR Classic в Московской области и поставляет их в Москву и другие города и регионы России и за рубеж.

Современное оборудование итальянского производства: периодическая линия SAIP по изготовлению стеновых сэндвич-панелей с ППУ, использование высококачественных материалов и компонентов, высокий профессионализм специалистов гарантируют долговечность и надежность продукции «ПрофХолода».

Документация
Технические характеристики
Конструкция

Технический каталог сэндвич-панелей с PIR Premier, PUR Classic PDF

Брошюра про сэндвич-панели «ПрофХолода» с PIR Premier, PUR Classic, минеральной ватой PDF

Основные цвета по стандарту RAL, в которых вы можете заказать сэндвич-панели в «ПрофХолоде» PDF

Характеристики стеновых сэндвич-панелей с наполнителем PUR Classic

Наименование показателя	Значение
Тип наполнителя	PUR Classic
Плотность	(40 ± 2) кг/м³
Толщина панелей, мм	40	50	60	80	100	120	140	150	160	180	200
Вес, кг/м²	8,5-9,5	8,9-9,9	9,7-10,7	10,4-11,6	11,2-12,4	11,9-13,2	12,7-14,1	13,1-14,5	13,5-14,9	14,2-15,8	15-16,6
Максимальная длина	16 000 мм
Ширина	1 200 мм
Рабочая ширина	1 190 мм
Толщина металла	≥ 0,45 мм
Поверхность металла	профилированная / гладкая
Стандартное исполнение	RAL 9003/Zn (некрашеный оцинкованный лист)
Коэффициент теплопроводности	0,022 Вт/мK
Коэффициент термического сопротивления	1,90	2,38	2,86	3,81	4,76	5,71	6,67	7,14	7,62	8,57	9,52
Влагопоглощение за 24 часа при относительной влажности воздуха 96%	12,5%
Водопоглощение за 24 часа при полном погружении, % от объема	2,5%
Звукоизоляция	25 дБ

Пожаростойкость стеновых сэндвич-панелей с PUR Classic

Показатель	Изделие	40 мм	60 мм	80-120 мм	150-200 мм
Предел огнестойкости	Стеновые PUR-панели	EI 15
	Стеновые PIR-панели	EI 15	EI 30		EI 45

Значения допустимой нагрузки на сэндвич-панели сэндвич-панелей с наполнителем PIR Premier и PUR Classic

Допустимые значения равномерно распределенной нагрузки для строительных панелей «ПрофХолод» с закрепленными концами

Толщина панели, мм	Допустимая нагрузка (нетто), кгс/м²
	Длина панели, м
	2	3	4	5	6
40	141	82	52	33	21
50	183	109	71	48	33
60	224	136	91	63	44
80	307	191	131	94	69
100	390	246	171	125	94
120	473	301	212	157	120
150	598	383	273	206	160
180	723	466	335	254	199
200	806	521	376	287	226

Допустимые значения равномерно распределенной нагрузки для строительных панелей «ПрофХолод» со свободными концами

Толщина панели, мм	Допустимая нагрузка (нетто), кгс/м²
	Длина панели, м
	2	3	4	5	6
40	106	47	21	8	2
50	144	68	34	16	7
60	183	91	48	26	13
80	263	139	79	46	27
100	344	189	113	69	43
120	426	241	148	94	61
150	549	320	202	133	90
180	673	399	259	175	121
200	755	453	297	204	143

Допустимые значения локализованной в центре нагрузки для строительных панелей «ПрофХолод» с закрепленными концами

Толщина панели, мм	Допустимая нагрузка (нетто), кгс/м²
	Длина панели, м
	2	3	4	5	6
40	167	146	123	100	78
50	216	194	170	145	119
60	265	242	215	186	158
80	363	339	309	278	245
100	462	436	405	371	335
120	560	534	502	466	427
150	708	680	647	608	567
180	856	827	792	752	708
200	954	925	890	848	803

Допустимые значения локализованной в центре нагрузки для строительных панелей «ПрофХолод» со свободными концами

Толщина панели, мм	Допустимая нагрузка (нетто), кгс/м²
	Длина панели, м
	2	3	4	5	6
40	133	91	56	29	7
50	180	132	91	56	29
60	227	175	127	86	53
80	323	264	206	154	110
100	420	356	289	228	174
120	517	449	376	306	243
150	663	591	511	430	355
180	810	735	648	559	474
200	908	831	741	647	555

Величина прогиба потолочных панелей под собственным весом при одинаковых температурах обшивок

Толщина панели, мм	Величина прогиба в центре, мм		Масса панели, кг
	Длина пролета панели 6 м
	Концы закреплены	Концы свободны
60	5,8	13,6	75,7
80	4,3	8,9	81,3
100	3,4	6,6	87
120	2,9	5,3	92,7
140	2,6	4,4	98,4
150	2,4	4	101,3
160	2,3	3,8	104,1
180	2,1	3,4	109,8
200	2	3	115,5

Стеновые сэндвич-панели PUR Classic (ПУР «Классик») на системе ППУ международного производителя Dow Chemiсal обеспечивают теплоизоляцию помещения и не впитывают воду.

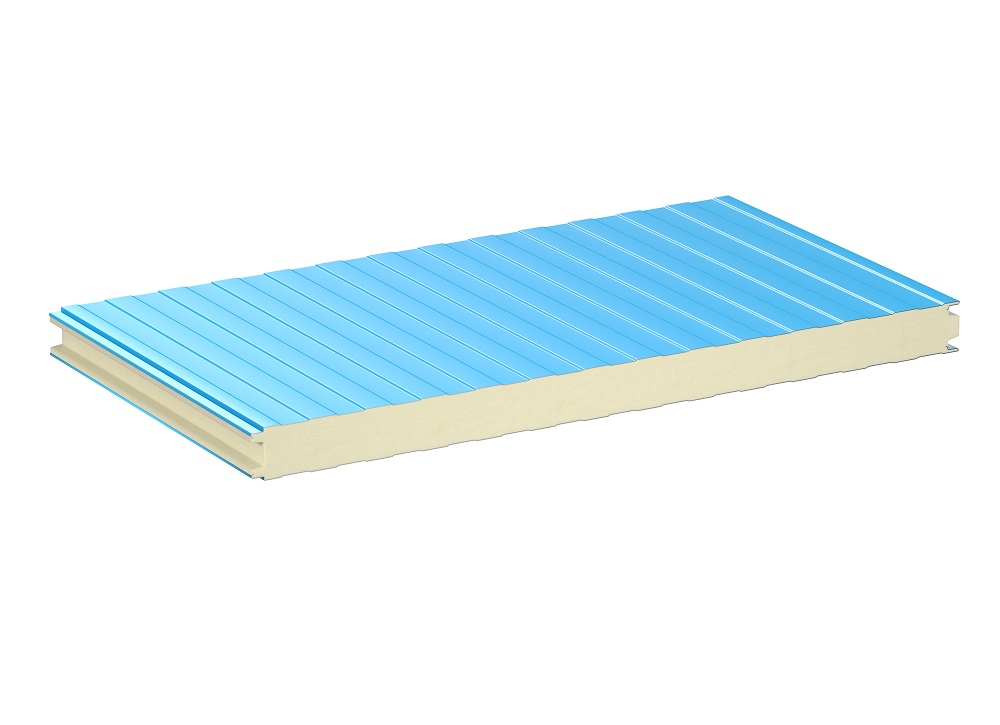

Конструктивно сэндвич-панель представляет собой трехслойный строительный материал:

внешние стороны: покрытие из высокопробного металла толщиной 0,5-0,7 мм российского производства от Новолипецкого металлургическего комбината, Северстали, ГК ИНСАЮР
наполнитель: жесткий мелкоячеистый пенополиуретан, плотность пены в сэндвич-панелях 40-42 кг/м3, коэффициент теплопроводности утеплителя ППУ k=0,022 Вт/м*К

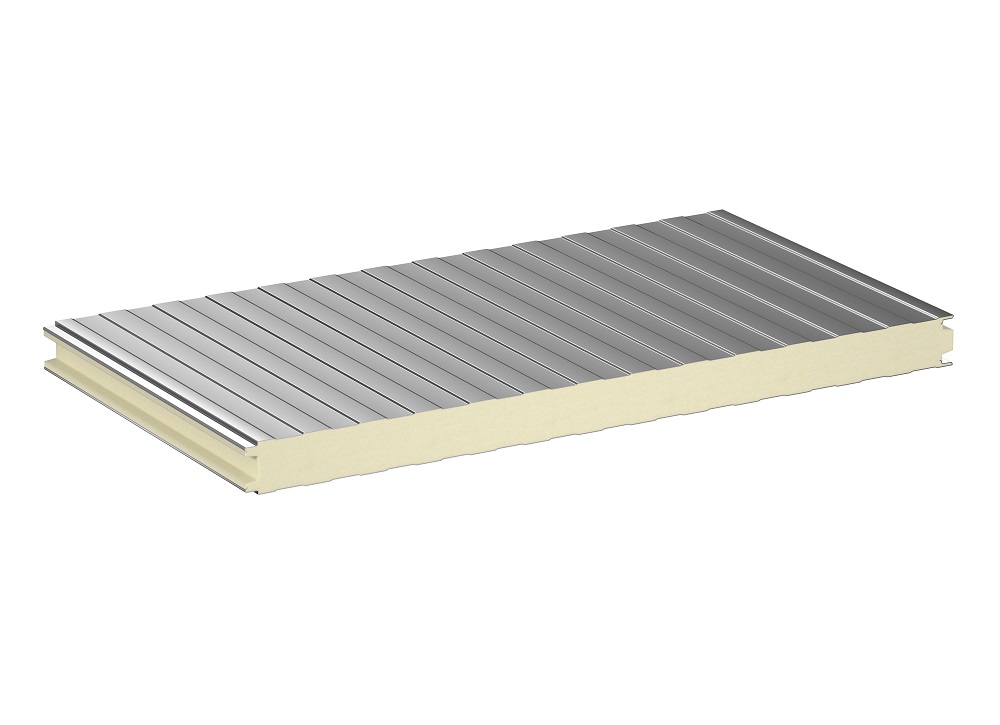

Стеновые панели:

Ширина — 1190 мм

Длина панелей толщиной 40 и 50 мм — до 6100 мм, толщиной от 60 мм до 200 мм — до 9100 мм

Толщина — 40, 50, 60, 80, 100, 120, 140, 150, 160, 180 и 200 мм

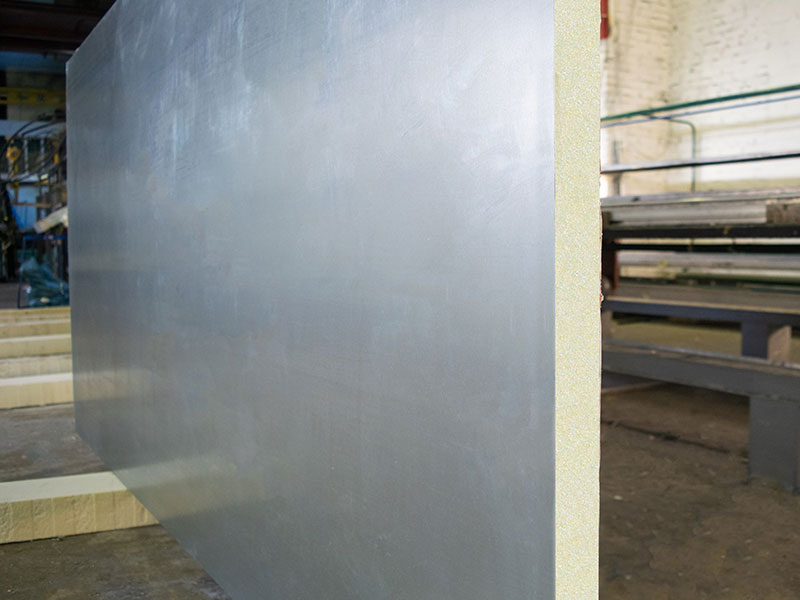

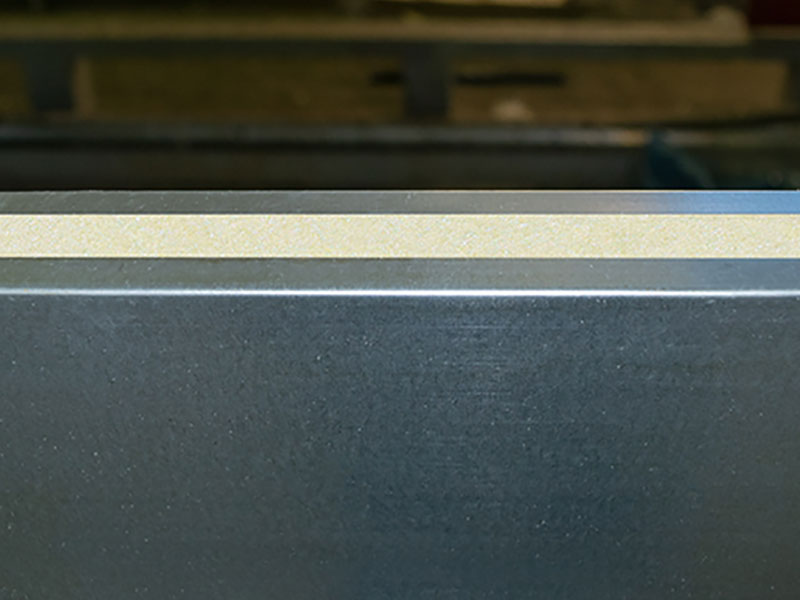

Панели для вентиляции:

Ширина — 1190 мм

Длина — до 3000 мм

Толщина — 45 мм

Толщина металла — от 0,45 мм

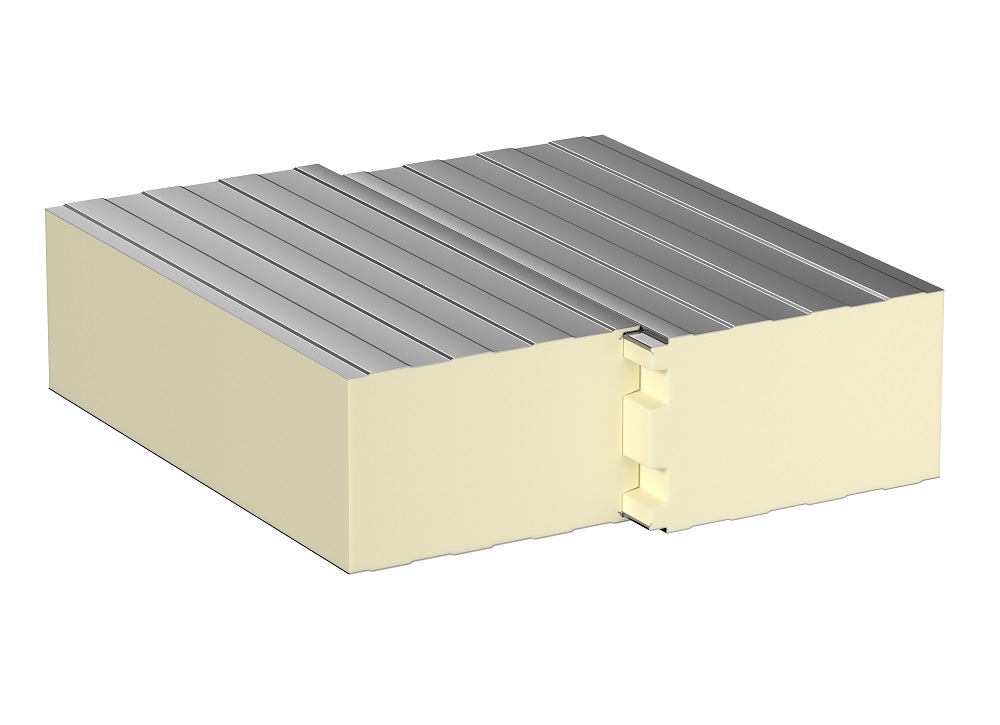

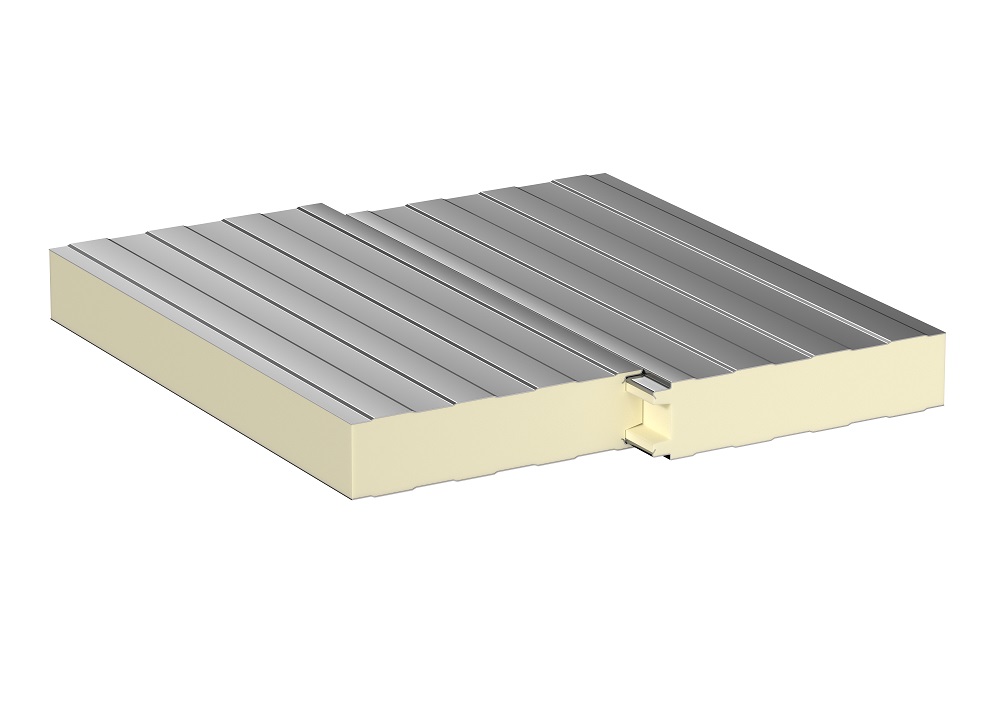

Сэндвич-панели с PUR Classic («ПУР Классик») «ПрофХолода» производятся с самым глубоким на рынке стыковочным профилем «шип-паз» 20 мм, который обеспечивает:

максимальную тепло- и гидроизоляцию соединений
ликвидацию мостов холода
минимальный расход монтажной пены при стыковке

В зависимости от толщины стеновых сэндвич-панелей с PUR Classic «ПрофХолод» изготовит одинарный, двойной либо тройной «шип-паз»

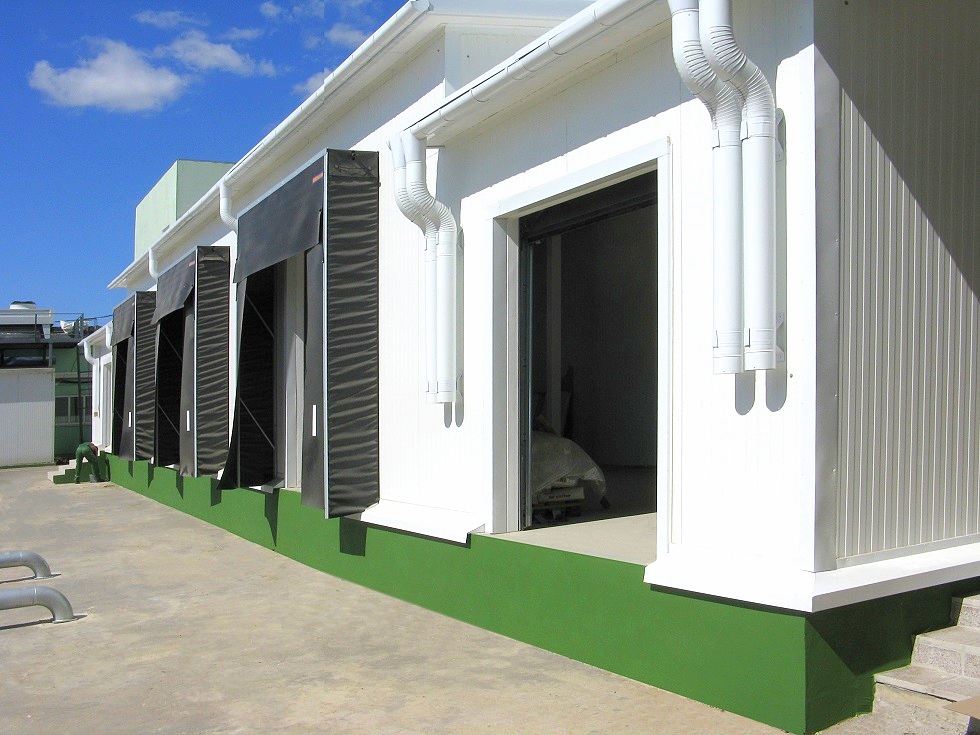

Панели с пенополиуретаном PUR Classic (ПУР «Классик») предназначены для

строительства холодильных камер, морозильных промышленных складов
утепления существующих зданий в пищевой, агропромышленной, фармацевтической отраслях
каркасного малоэтажного строительства домов и коттеджей

В «ПрофХолоде» вы можете заказать производство сэндвич-панелей PUR Classic

для стен,
для вентиляционных шахт, воздуховодов, вентиляционных магистралей и т.п.

Замки фиксации

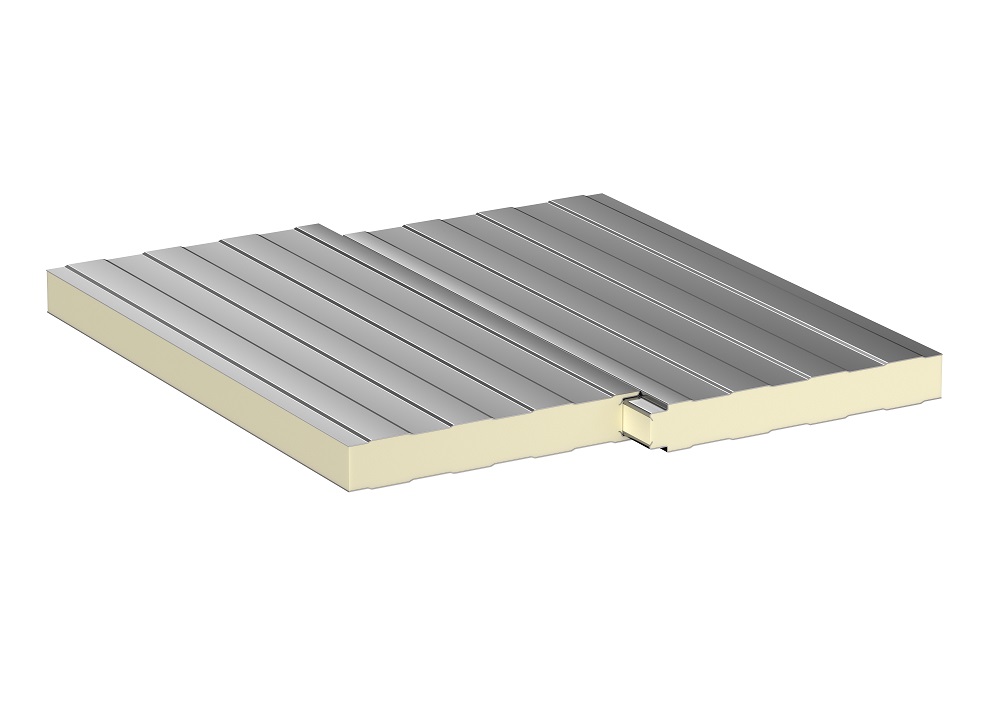

Одинарный шип-паз при толщине
40-60 мм

Двойной шип-паз при толщине
80-150 мм

Тройной шип-паз при толщине
180-200 мм

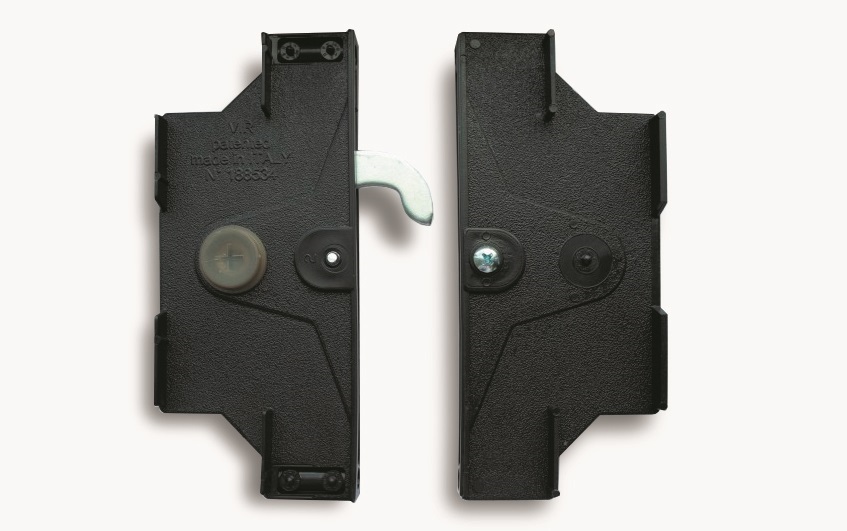

Эксцентриковый замок добавляется
по желанию заказчика

Плюсы замка сэндвич-панелей «ПрофХолод»

Глубина стыковки по пене составляет 20 мм. Замок «ПрофХолод» имеет самую большую длину стыка, обеспечивает минимальные тепловые потери соединения.
Стыковочные зазоры не более 0,5 мм минимизируют тепловые потери конструкции и расход монтажных материалов. Внешний стыковочный зазор препятствует разрушению конструкции при тепловом расширении и составляет не более 1 мм.
Максимальная жесткость сэндвич-панелей обеспечивается за счет специальной конструкции, когда края металлических листов уходят в пену, и микропрофиля глубиной 1,5 мм. При стыковке панелей по металлическому листу образуется треугольный паз, который фиксирует герметик. Коническая форма металлической обкладки замка направляет сэндвич-панели при стыковке.

Варианты покрытия:

Оцинкованная сталь

Оцинкованная сталь с полиэфирным покрытием

PVDF или ПВДФ

AISI 304

AISI 430

Другие покрытия

Оцинкованная сталь

Используется в местах прилегания сэндвич-панелей к стене, для других скрытых плоскостей, которые не вступают в контакт с моющими веществами.

Подробнее о покрытиях

Более 80% холодильных складов строятся именно с таким металлом, который покрыт полиэфирной краской. Вы можете выбрать нужный вам цвет по шкале RAL.

Подробнее о покрытиях

Сталь со специальным покрытием для сельскохозяйственных зданий. Хорошая стойкость к коррозии, высокая стойкость к ультрафиолетовому излучению: RUV 4, RC 4

Подробнее о покрытиях

Нержавеющая сталь для цехов мясоперерабатывающих предприятий, убоя, разделки мяса, для холодильных камер хранения фруктов, фармацевтических предприятий.

Подробнее о покрытиях

Нержавеющая сталь для непищевых производств: технологические помещения продуктовых складов, непищевые склады с агрессивной химической обработкой.

Подробнее о покрытиях

Вы можете заказать в «ПрофХолоде» любые другие нужные вам покрытия для сэндвич-панелей.

Подробнее о покрытиях

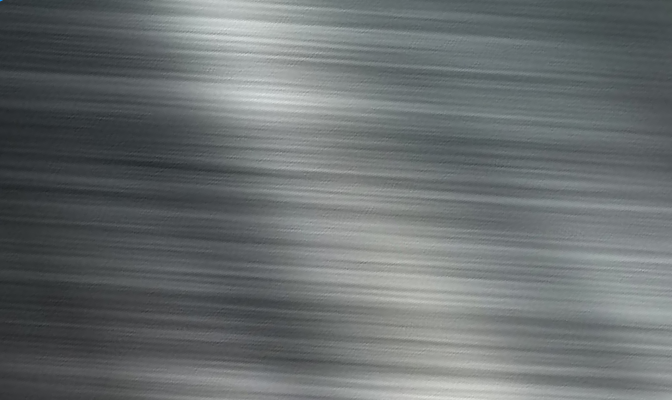

Профилирование
поверхности

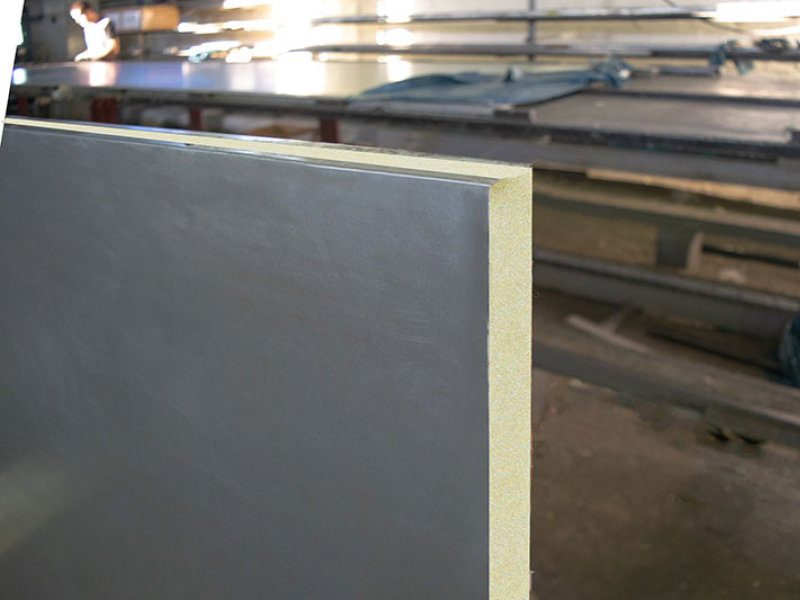

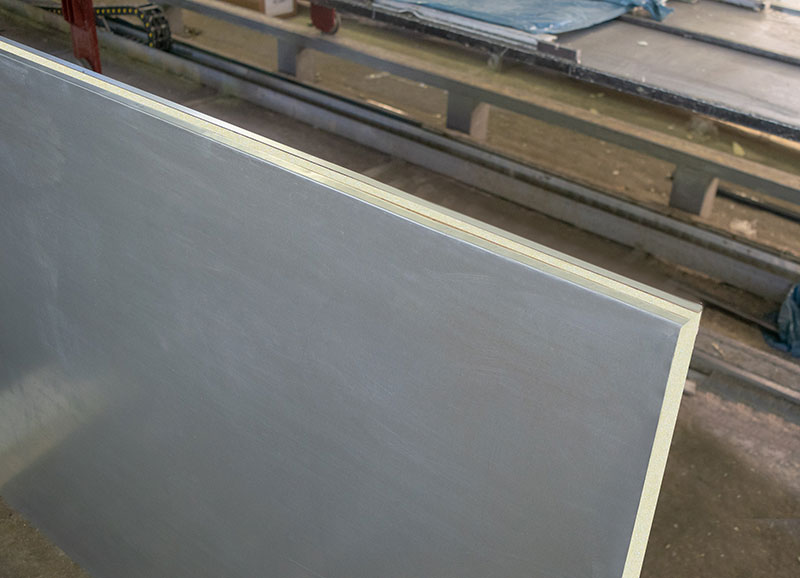

Гладкая

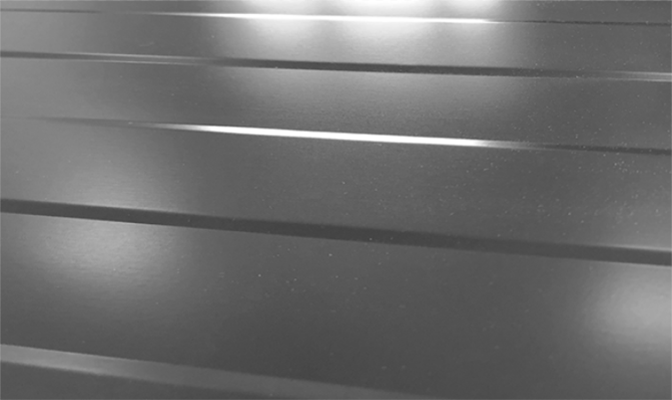

Профилированная

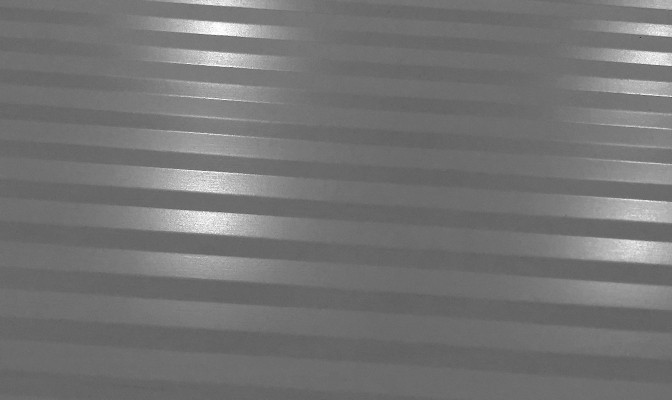

Microrib

Преимущества

Низкая теплопроводность
0,022 Вт/м*К
Ежегодная экономия
за счет сокращения энергопотерь ППУ толщиной 115 мм ежегодно экономит
162 кВт·ч на м? изолированной поверхности

Сроки производства

Многолетний опыт работы на периодической линии по производству сэндвич-панелей с наполнителем из PUR Classic позволяет максимально точно спрогнозировать сроки поставки продукции для строительства ваших складов или холодильных камер.

Ваши сэндвич-панели будут готовы в течение 2 недель с момента оформления заказа. Для доставки в любой регион Казахстана — организуем перевозку за 3-4 дня с момента готовности заказа.

Цены

Виды покрытий, которые используются при производстве сэндвич-панелей:

RAL – оцинкованная сталь с полиэфирным покрытием, цвет по умолчанию RAL 9003, возможно исполнение в других цветах. Для универсального использования. RUV 2, RC 2;
Zn – оцинкованная сталь без полиэфирного покрытия. Для универсального использования;
AISI 304 – нержавеющая сталь для пищевых производств;
AISI 430 – нержавеющая сталь для непищевых производств;
PVDF – сталь со специальным покрытием для сельскохозяйственных зданий. RUV 4, RC 4;
PU - сталь с полиуретановым покрытием;
Food safe – сталь со специальным покрытием для мясных, рыбных, молочных, сырных и других пищевых производств, помещений с постоянной влажностью. RUV 4, RC 5.

Подробнее о свойствах разных покрытий

Толщина панели, мм/ Тип стыковки (шип-паз)		Материал покрытия стороны В
Толщина панели, мм/ Тип стыковки (шип-паз)		Ral	Zn	Aisi 304	Aisi 430	PVDF	PU	Food Safe
Материал покрытия стороны А: Ral
Одинарный	40	3408	3293	5176	4530	4673	4243	4833
	50	3579	3464	5347	4701	4844	4414	5004
	60	3763	3648	5531	4885	5028	4598	5188
Двойной	80	4131	4016	5899	5253	5396	4966	5556
	100	4521	4406	6289	5643	5786	5356	5946
	120	4965	4850	6733	6087	6230	5800	6390
	140	5440	5325	7208	6562	6705	6275	6865
	150	5678	5563	7446	6800	6943	6513	7103
	160	6071	5956	7839	7193	7336	6906	7496
Тройной	180	6464	6349	8232	7586	7729	7299	7889
Тройной	200	6857	6742	8625	7979	8122	7692	8282
Материал покрытия стороны А: ZN
Одинарный	40	3293	3178	5061	4415	4558	4128	4718
	50	3464	3349	5232	4586	4729	4299	4889
	60	3648	3533	5416	4770	4913	4483	5073
Двойной	80	4016	3901	5784	5138	5281	4851	5441
	100	4406	4291	6174	5528	5671	5241	5831
	120	4850	4735	6618	5972	6115	5685	6275
	140	5325	5210	7093	6447	6590	6160	6750
	150	5563	5448	7331	6685	6828	6398	6988
	160	5956	5841	7724	7078	7221	6791	7381
Тройной	180	6349	6234	8117	7471	7614	7184	7774
Тройной	200	6742	6627	8510	7864	8007	7577	8167
